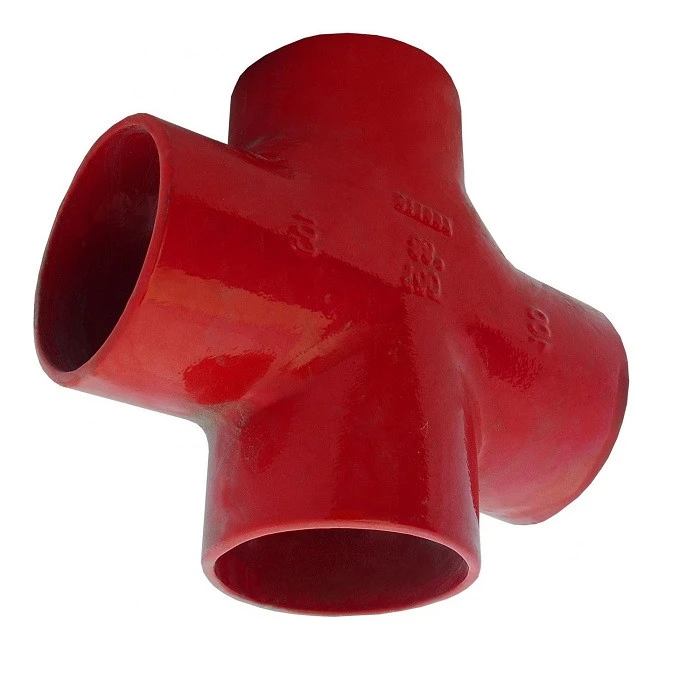

Крестовины чугунные SML

Квартиры и жилые дома

Выбирайте DN100×50×50 для подключения умывальников и стиральных машин к стояку. DN100×100×100 плоская — для объединения нескольких стояков или ответвлений DN100 на горизонтальном коллекторе.

МКД и гостиницы

Выбирайте DN125×100×100 для горизонтального коллектора технического этажа, принимающего стоки от нескольких стояков DN100. Магистраль DN125 с запасом обеспечивает нормативную пропускную способность.

Торговые центры и паркинги

Выбирайте DN150×100×100 плоская — для главного коллектора подвального этажа, принимающего ответвления от всех стояков здания. Шаг опорных колец рядом с фитингом — 300 мм.

Ограниченное пространство шахты

Выбирайте двухплоскостную крестовину когда ответвления приходят в разных вертикальных уровнях. Один фитинг заменяет два тройника при сложной геометрии — экономит длину трубопровода в стеснённых условиях.

Реконструкция и европейские системы

DN100×70×70 — для зданий с европейскими SML-системами, где боковые трубы DN70. Перед заказом убедитесь: наружный диаметр боковой трубы 82 мм (DN70), а не 92 мм (DN80).

Нужна помощь с подбором?

Пришлите схему трубопровода или аксонометрию — подберём типоразмер и подготовим спецификацию за 15 минут. Звоните: 8 (812) 221-15-02

Чем крестовина отличается от тройника в системе SML?

Тройник имеет три патрубка: два основных (магистраль) и одно боковое ответвление. Крестовина — четыре патрубка: два основных и два боковых ответвления. Один фитинг заменяет два последовательных тройника там, где нужно подключить два ответвления в одной точке. Это сокращает количество стыков и хомутов, снижая риск протечки и стоимость монтажа.

Почему угол ответвления крестовины SML 88°, а не 90°?

Угол 88° — стандарт EN 877 для переходных фитингов. Небольшое отклонение от 90° создаёт плавный вход бокового потока в основной, снижая турбулентность и гидравлическое сопротивление в точке подключения. На практике при монтаже разница с 90° незаметна — фитинг устанавливается как обычная прямоугольная крестовина.

Нужны ли опорные кольца рядом с крестовиной?

Да, обязательно. Крестовина весит от 2,2 до 7,1 кг и создаёт изгибающий момент на трубопровод в четырёх направлениях. Устанавливайте опорные кольца на трубах в 300 мм от каждого патрубка фитинга — это нейтрализует нагрузку на хомуты-муфты и предотвращает провисание трубопровода. Кольца опорные SML DN50–DN250 есть на складе.

Как правильно ориентировать крестовину при монтаже?

Стрелка на корпусе фитинга указывает направление основного потока. Боковые патрубки при горизонтальном монтаже должны быть строго в горизонтальной плоскости. Уклон задаётся трубами, а не фитингом — крестовина устанавливается горизонтально, трубы от неё идут с нормативным уклоном 0,02 для DN100 и 0,01 для DN150.

Как выбрать между плоской и двухплоскостной крестовиной?

Плоская — когда все ответвления в одной горизонтальной плоскости: стандартная горизонтальная разводка подвального этажа. Двухплоскостная — когда ответвления приходят в разных вертикальных уровнях или из перпендикулярных плоскостей. Перед заказом двухплоскостной крестовины обязательно согласуйте схему подключения с менеджером: ориентация патрубков у разных производителей может отличаться.

Совместимы ли крестовины SML с фитингами других производителей EN 877?

Да, при соответствии всех элементов стандарту EN 877. Стандарт нормирует наружные диаметры патрубков, поэтому хомуты-муфты и трубы разных производителей, сертифицированных по EN 877, совместимы. Исключение — трубы ВЧШГ: их наружные диаметры могут отличаться, уточняйте перед монтажом.

Почему двухплоскостные крестовины значительно дороже плоских?

Сложность литейной формы: патрубки расположены в разных плоскостях, что требует многосекционной формы и более высокого уровня точности при производстве. Объём производства нишевой позиции значительно меньше чем у плоских крестовин. Для большинства стандартных монтажных ситуаций плоская крестовина полностью решает задачу — двухплоскостная нужна только при специфической геометрии трубопровода.

Как быстро можно получить крестовины SML со склада в Санкт-Петербурге?

Все типоразмеры в постоянном наличии — отгружаем в день оплаты при оформлении до 16:00. Счёт с НДС за 15 минут после звонка на 8 (812) 221-15-02. Доставка по Ленобласти (Выборг, Гатчина, Кириши, Волхов, Тихвин, Сосновый Бор, Усть-Луга) и по СЗФО (Псков, Великий Новгород) — транспортной компанией по вашему выбору.
