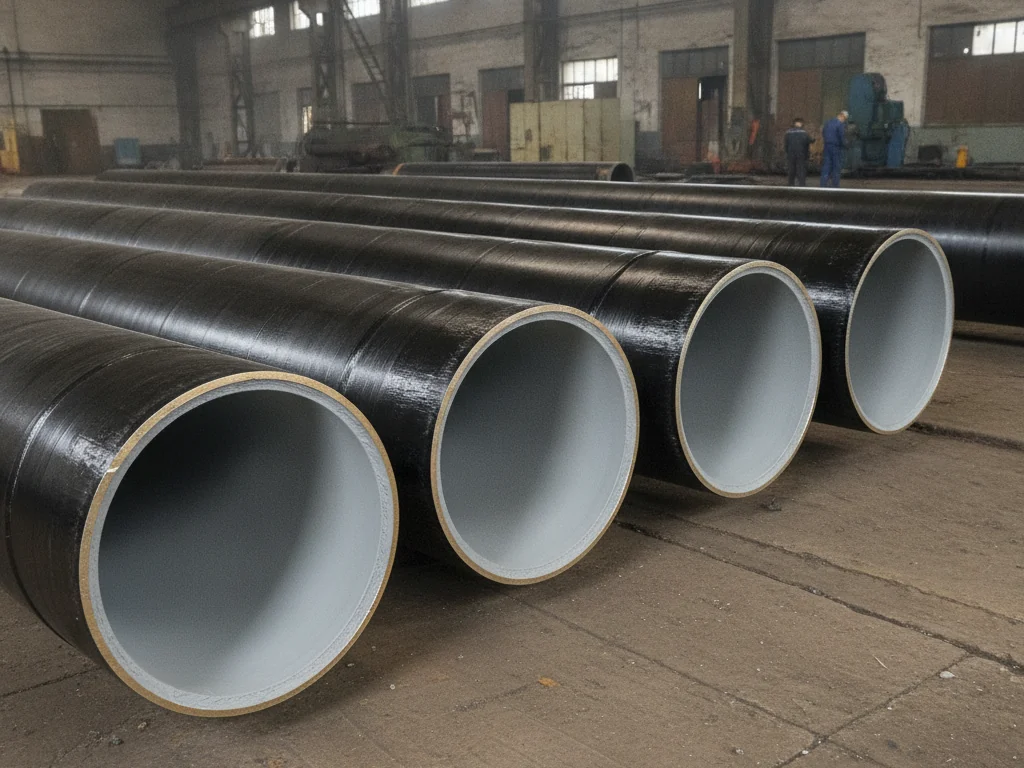

ЦПП — внутреннее цементно-песчаное покрытие труб
Наносим цементно-песчаное покрытие на внутреннюю поверхность стальных труб и отводов Ду 159–1420 мм на своём участке в Санкт-Петербурге. Защита от коррозии и от зарастания — того, что со временем убивает пропускную способность водовода.
Покрытие числится в ГОСТ 31445-2012 как вид № 15 «песчаноцементное». Для водоводов его прямо требует СП 31.13330.2021. Возможна поставка с ЦПП внутри и полиэтиленовым покрытием снаружи на одной трубе.
ООО «ТД ИнвестМет»
в рабочее время, заявки до 18:00
Ду 159–1420 · 4–12 мм · ГОСТ 31445-2012
Что такое ЦПП и зачем оно нужно
ЦПП — слой цементно-песчаного раствора на внутренней поверхности трубы. Защита работает сразу двумя механизмами: пассивным — толстый слой раствора механически изолирует стенку от воды, и активным — щелочная среда цементного камня пассивирует поверхность стали.
В ГОСТ 31445-2012 («Трубы стальные и чугунные с защитными покрытиями») это вид покрытия № 15 «песчаноцементное: наружное, внутреннее», конструкция — один слой смеси, условия эксплуатации — подземная прокладка.
Главный аргумент — не коррозия, а зарастание. Внутренняя поверхность стального водовода со временем обрастает продуктами коррозии и отложениями, диаметр фактически уменьшается, напор падает, и трубопровод перестаёт выполнять проектную задачу задолго до того, как проржавеет насквозь.
Поэтому СП 31.13330.2021 формулирует требование прямо: «в целях исключения коррозии и зарастания водоводов и водопроводной сети, изготовленных из стальных труб и труб из ВЧШГ, должна быть предусмотрена защита внутренней поверхности таких трубопроводов покрытиями: цементно-песчаным, лакокрасочным, цинковым, полимерным и др.»
Толщина покрытия по диаметрам
В ГОСТ таблицы толщин ЦПП нет — она задаётся техническими условиями. Ниже типовые значения по действующим ТУ на стальные трубы; точную толщину фиксируем в спецификации.
| Наружный диаметр, мм | Номинальная толщина, мм | Допуск, мм |
|---|---|---|
| 159–273 | 4 | по ТУ |
| 325–426 | 5 | по ТУ |
| 530 · 630 | 7 | ±1 |
| 720 | 8 | ±1 |
| 820 | 9 | ±1 |
| 920 | 10 | ±2 |
| 1020 | 11 | ±2 |
| 1220 · 1420 | 12 | ±2 |
Значения для Ø 530–1420 — по ТУ 1390-003-86695843-2010, п. 1.1.2, табл. 1 (согласовано с АКХ им. К. Д. Памфилова). Для Ø 159–426 толщина нормируется техническими условиями изготовителя покрытия — подтверждаем в спецификации.
Отдельные требования к геометрии слоя
| Требование | Норма | Пункт |
|---|---|---|
| Толщина над сварными швами | не менее 5 мм | п. 1.1.5 |
| Уменьшение толщины у торцов | до 3 мм на расстоянии не более 50 мм от торца | п. 1.1.7 |
| Остатки раствора на торцах | не допускаются | п. 1.1.4 |
| Усадочные и технологические трещины | раскрытие не более 0,2 мм; отдельные кольцевые — до 0,3 мм | п. 1.1.11 |
| Продольные «гребни» от заглаживания | не более 1,0 мм сверх толщины | пп. 1.1.9, 1.1.10 |
ЦПП по стали и по ВЧШГ — в чём разница
Запрос «труба ВЧШГ с ЦПП» встречается часто, поэтому объясним честно: это разные изделия с разной нормативной базой.
Стальные трубы. Покрытие наносится по техническим условиям изготовителя со ссылкой на ГОСТ 31445-2012. Толщина — 4–16 мм по диаметру, прочность на сжатие расчётная 45 МПа, отгрузка после набора не менее 30 МПа. Это то, что делаем мы: Ду 159–1420 мм, трубы и отводы.
Условное обозначение в спецификации выглядит так: ТС-ЦПП-325×6-6 — труба стальная, ЦПП, диаметр × стенка, толщина покрытия.
Трубы из высокопрочного чугуна (ВЧШГ). Здесь ЦПП наносится заводом-изготовителем труб по ИСО 4179: DN 80–300 — 3 мм, DN 350–600 — 5 мм, DN 700–1000 — 6 мм, при этом среднее значение толщины не менее 2,5 мм, минимальное в любой точке — не менее 1,5 мм. Допустимое раскрытие усадочных трещин — до 0,8 мм для DN 80–600.
Мы работаем со сталью, поэтому ВЧШГ с заводским ЦПП — это не наша услуга, а готовая продукция чугунолитейных заводов. Если проект допускает сталь, посчитаем стальной вариант; если нет — так и скажем.
Технология нанесения и состав раствора
Два способа нанесения, и они отличаются не только оборудованием, но и расчётной гидравликой готового трубопровода.
Состав раствора — нормируется, а не «на глаз»
| Компонент | Требование |
|---|---|
| Цемент | Портландцемент марки не ниже М500 по ГОСТ 10178-85; допускается сульфатостойкий. Смешивать цементы разной природы нельзя. Хранение — не более 60 суток со дня изготовления |
| Песок | По ГОСТ 8736-93, промытый и фракционированный: фракции 0,30–0,70 мм — не менее 70 % массы; пылевидных, глинистых и илистых частиц — не более 3 % |
| Вода | По ГОСТ 23732-79, температура +10…+30 °C. Для хозяйственно-питьевого водоснабжения — вода питьевого качества |
| Пропорции | Цемент : песок — от 1 : 1 до 1 : 1,3. Вода : цемент — от 0,32 до 0,36 |
| Подвижность раствора | 8,0–9,0 см по конусу СтройЦНИЛ; погрешность дозирования ±2 % для цемента и воды |
| Подготовка трубы | Внутренняя поверхность очищается от рыхлой ржавчины, неплотной окалины и масляных пятен, затем смачивается цементным молоком |
Гидравлика: что даёт покрытие в расчёте
Здесь мы приводим цифры из СП, а не рекламные обещания — потому что проектировщик всё равно возьмёт коэффициент из таблицы, а не с сайта.
| Внутреннее покрытие трубопровода | Коэффициент |
|---|---|
| Полимерное покрытие | 1,180 |
| Цементно-песчаное, нанесённое центрифугированием | 1,486 |
| Цементно-песчаное, нанесённое набрызгом с заглаживанием | 1,688 |
Питьевое водоснабжение и документы
Подземные трубопроводы для питьевой воды — основное применение ЦПП. Типовые ТУ прямо предусматривают транспортировку питьевой воды и других химически нейтральных продуктов с температурой от +0,5 до +40 °C под давлением до 1,6 МПа.
Требование ГОСТ 31445-2012 (п. 3.10): материал внутреннего покрытия «не должен вступать в химические реакции с транспортируемой средой и ухудшать её потребительские качества». Пункт 3.11 добавляет, что степень взаимодействия согласовывается с контролирующими органами в обязательном порядке.
Поэтому мы формулируем аккуратно: документ о пригодности для контакта с питьевой водой выдаётся на конкретный материал конкретного изготовителя, а не на технологию в целом. Мы применяем материалы с действующими документами и предоставляем их копии по запросу — вместе с сертификатом качества на партию.
В сертификате качества на партию указываются: изготовитель, номер партии, диаметр трубы, толщина покрытия, предел прочности при сжатии и обозначение ТУ.
На партию: диаметр, толщина покрытия, прочность при сжатии, обозначение ТУ.
Подтверждение пригодности материалов для контакта с питьевой водой — по запросу.
Толщина по точкам, прочность на кубиках по ГОСТ 5802-86, осмотр поверхности.
Счёт, накладная, акт. Доставка своим автопарком по СПб, Ленобласти и в регионы.
Контроль качества и приёмка
Магнитным толщиномером на расстоянии не менее 300 мм от торца сразу после нанесения либо ультразвуковым — независимо от времени нанесения.
Подвижность раствора и прочность на сжатие по ГОСТ 5802-86. Контроль приготовления раствора — один раз в смену.
Две трубы от партии, где партия — трубы одного диаметра, изолированные в одну смену на одних компонентах, не более 50 штук.
Калькулятор: вес и объём покрытия
ЦПП утяжеляет трубу значительно сильнее полиэтилена, поэтому вес стоит посчитать заранее — под транспорт и грузоподъёмность крана.
Плотность цементно-песчаного камня принята 2200 кг/м³ — осторожная оценка, сходящаяся с заводскими данными с точностью 5–8 %. Толщина для Ø 159–426 указана по ТУ изготовителя и подтверждается в спецификации.
Отправить параметры на просчётЦПП внутри и ВУС снаружи на одной трубе
Полный контур защиты для водовода: снаружи грунт, внутри вода — и ни одна из сторон не остаётся без покрытия.
Типовые ТУ на ЦПП прямо предусматривают: трубы могут быть поставлены с внутренним цементно-песчаным и наружным полиэтиленовым покрытием. В комплект сопроводительных документов тогда входят сертификаты и на трубу, и на наружное покрытие, а маркировка наносится по наружной изоляции.
Снаружи это ВУС-изоляция — покрытие усиленного типа, обязательное по ГОСТ 9.602-2016 (п. 7.5) для трубопроводов в земле в границах городов и промышленных предприятий.
- Водоводы и водопроводные сети из стальных труб
- Напорная канализация
- Переходы под дорогами и водные переходы
- Реконструкция изношенных водоводов
Порядок операций согласуем под ваш объект: наружное покрытие требует нагрева трубы, а цементному камню нужна выдержка до набора прочности — эти два процесса нельзя ставить в произвольной последовательности.
Хранение, перевозка и монтаж
Торцы труб закрываются пластиковыми заглушками — иначе покрытие у торца пересыхает и скалывается при перевозке.
Нижний ряд — на лежнях шириной не менее 250 мм, площадка с упорами против скатывания.
Погрузка гибкими или кольцевыми стропами. Сбрасывание труб и удары по поверхности покрытия запрещены.
У торцов толщина слоя уменьшена до 3 мм на длине до 50 мм — это технологический припуск, учитывайте его при сварке и восстановлении покрытия стыка.
ЦПП добавляет порядка 25 кг/м для Ø 530 против примерно 3,5 кг/м у полиэтилена — считайте грузоподъёмность заранее.
Гарантия изготовителя на покрытие — 6 месяцев с даты нанесения при соблюдении условий хранения.
Почему ЦПП заказывают у нас
Наносим покрытие и держим склад металла в одном месте — Дорога на Турухтанные острова, 24к5.
Присылайте спецификацию — вернём расчёт в течение часа в рабочее время.
Наносим ЦПП не только на трубы, но и на отводы 30–90° — комплектуем узел целиком.
Закроем и внутреннюю, и наружную поверхность — не придётся возить трубу между подрядчиками.
Часто задаваемые вопросы
Что такое ЦПП (цементно-песчаное покрытие)?
Зачем нужно ЦПП, если снаружи уже есть изоляция?
Годится ли ЦПП для питьевой воды?
Какая толщина ЦПП и как её контролируют?
Можно ли сделать ЦПП внутри и ВУС снаружи на одной трубе?
Сколько стоит нанесение ЦПП?
Сколько сохнет ЦПП и когда можно забирать трубу?
Улучшает ли ЦПП гидравлику трубопровода?
Наносите ЦПП на отводы и детали?
Чем ЦПП отличается от полимерного внутреннего покрытия?
Как хранить трубу с ЦПП на объекте?
Регламентируется ли ЦПП ГОСТ 9.602?
Нужно ЦПП на трубы или отводы?
Пришлите спецификацию — диаметры, толщины стенок, метраж, нужно ли наружное покрытие. Вернём расчёт в течение часа в рабочее время.
