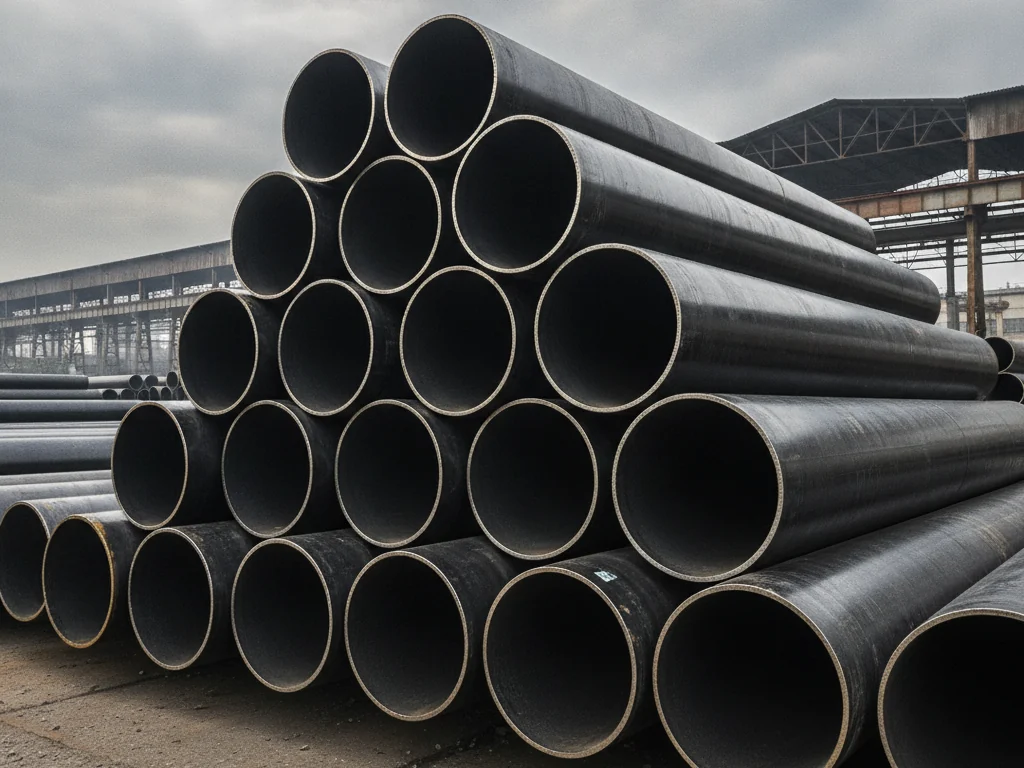

ВУС-изоляция труб: 2-слойная и 3-слойная защита
Наносим заводское антикоррозионное покрытие на трубы и детали трубопровода Ду 57–1420 мм на своём участке изоляции в Санкт-Петербурге. Двухслойное и трёхслойное полиэтиленовое покрытие, а также усиленное (УС) — по действующему ГОСТ 9.602-2016 и ГОСТ 31448-2012.
Дробемётная очистка до Sa 2½, индукционный нагрев, экструзия, охлаждение и контроль в три инструмента: толщиномер, адгезиметр, искровой дефектоскоп. Концы трубы оставляем свободными под сварку — (140 ± 40) мм.
ООО «ТД ИнвестМет»
в рабочее время, заявки до 18:00
Ду 57–1420 · 2,0–3,5 мм · ГОСТ 31448-2012
Что такое ВУС-изоляция и что говорит действующий ГОСТ
ВУС («весьма усиленная») — рыночное название заводского антикоррозионного покрытия из двух или трёх слоёв на основе экструдированного полиэтилена. Покрытие наносится на дробемётно очищенную и подогретую трубу на механизированной линии, поэтому качество здесь стабильнее любого ручного варианта на трассе.
По действующему ГОСТ 9.602-2016 это защитное покрытие усиленного типа — конструкции № 1 (трёхслойное полимерное) и № 2 (двухслойное полимерное) по таблице Ж.1. Максимальная температура транспортируемого продукта для полиэтиленового покрытия — 60 °C.
Термин «весьма усиленный» пришёл из ГОСТ 9.602-2005, где типов было три: весьма усиленный, усиленный и нормальный. В редакции 2016 года типов осталось два — усиленный и нормальный (п. 7.1). Поэтому корректная формулировка в спецификации звучит как «покрытие усиленного типа, конструкция № 1 по ГОСТ 9.602-2016», а «ВУС» остаётся привычным рабочим названием.
Мы пишем об этом прямо, потому что проектировщики и снабженцы сверяют формулировки с текстом стандарта. В договоре и паспорте покрытия указываем действующие нормативы, а не отменённые.
Толщина покрытия по диаметрам — таблица по ГОСТ
Минимальная общая толщина покрытия усиленного типа. Одни и те же цифры дают три независимых стандарта, поэтому спорить с ними в спецификации не приходится.
| Диаметр трубы, мм | 3ПЭ / 2ПЭ, нормальное исполнение | 3ПЭ, специальное исполнение (ННБ, протаскивание) | Для сравнения: нормальный тип |
|---|---|---|---|
| 114–273 включ. | 2,0 | 2,2 | 1,8–2,0 |
| св. 273 до 530 | 2,2 | 2,5 | 2,2 |
| св. 530 до 820 | 2,5 | 3,0 | 2,5 |
| св. 820 (до 1420) | 3,0 | 3,5 | — |
Источники: ГОСТ 9.602-2016, прил. Ж, табл. Ж.1 (конструкции № 1 и № 2) · ГОСТ Р 51164-98, п. 4.1, табл. 1 · ГОСТ 31448-2012 (ГОСТ Р 52568-2006), п. 4.3.6, табл. 2. Нормальный тип — конструкция № 14 табл. Ж.1.
ВУС-2 или ВУС-3: что выбрать
Минимальная общая толщина у них одинаковая. Разница — в наличии эпоксидного праймера и, как следствие, в адгезии и стойкости к катодному отслаиванию.
- Полиэтилен, экструдированный — остальное до общей толщины
- Адгезив — ≥ 150 мкм (порошок) / ≥ 200 мкм (экструзия)
- Сталь — очистка до Sa 2½, Rz 40–80 мкм
- Полиэтилен, экструдированный — остальное до общей толщины
- Адгезив — ≥ 150 мкм (порошок) / ≥ 200 мкм (экструзия)
- Эпоксидный праймер — ≥ 60 мкм (порошковый) / ≥ 20 мкм (жидкий)
- Сталь — очистка до Sa 2½, Rz 40–80 мкм
УС или ВУС: когда какой тип обязателен
Распространённое утверждение «ВУС — для агрессивных грунтов, УС — для средних» стандартом не подтверждается. Тип покрытия ГОСТ привязывает к назначению объекта, а агрессивность грунта определяет необходимость катодной защиты.
| Показатель | Усиленный тип (то, что зовут ВУС) | Нормальный тип |
|---|---|---|
| Толщина 3ПЭ по диаметрам | 2,0 / 2,2 / 2,5 / 3,0 мм | 1,8 / 2,0 / 2,2 / 2,5 мм |
| Требования | таблица 2 — жёстче по адгезии, удару, переходному сопротивлению | таблица 3 |
| Конструкции в прил. Ж | № 1–13 | № 14 и далее |
| Максимальный диаметр | до 1420 мм | до 820 мм (для 3ПЭ/2ПЭ) |
Где усиленный тип обязателен
По ГОСТ 9.602-2016, п. 7.5 — для стальных трубопроводов в земле в границах территорий городов, населённых пунктов и промышленных предприятий; для газопроводов с давлением газа до 1,2 МПа, прокладываемых вне этих территорий; для стальных резервуаров в грунте или обвалованных грунтом.
Для оросительных систем и сельхозводоснабжения (п. 7.6) допускается нормальный тип. При давлении среды свыше 1,2 МПа стандарт отправляет к ГОСТ 25812.
По ГОСТ Р 51164-98, п. 4.2 (магистральные) — на трубопроводах Ø 820 мм и более независимо от условий прокладки, а также на любом диаметре в зонах повышенной коррозионной опасности: засоленные и заболоченные почвы, подводные переходы и поймы рек, переходы под железными и автомобильными дорогами, участки промышленных стоков и свалок, зоны блуждающих токов, участки с температурой продукта выше 30 °C, пересечения с другими трубопроводами (по 350 м в обе стороны).
Изолируем не только трубу: отводы, тройники, переходы, футляры
Заводское покрытие на детали трубопровода и защитные футляры:
Фасонные части — самое уязвимое место трассы: на сгибах и стыках повреждения покрытия возникают чаще всего. По ГОСТ Р 51164-98 (п. 4.6) изоляция крановых узлов, фасонной арматуры и сварных стыков должна по характеристикам соответствовать изоляции труб — то есть «докрасить кисточкой» здесь нельзя.
- Отводы крутоизогнутые и гнутые — 30°, 45°, 60°, 90°, радиусы 1D–5D.
- Тройники равнопроходные и переходные, переходы концентрические.
- Заглушки, фланцы, крепёж и элементы обвязки.
- Защитные футляры для переходов под дорогами и железнодорожными путями — там, где по ГОСТ Р 51164-98 (п. 4.10) помимо покрытия нужна жёсткая футеровка или обетонирование.
- Комплекты для изоляции сварных стыков — термоусаживающиеся манжеты толщиной не менее 1,5 мм до Ø 530 и 2,0 мм свыше 530 мм (ГОСТ 9.602-2016, табл. Ж.1, констр. 9).
Технология: как проходит изоляция на участке
Порядок и нормы взяты из ГОСТ 31448-2012 (ГОСТ Р 52568-2006), раздел 4. Отклонение от любого пункта — брак, который проявится уже в грунте.
Осмотр трубы: трещины, вмятины, раковины, расслоения. Неустранимые дефекты — в брак. Содержание солей железа на поверхности — не более 30 мкг/см².
Удаление масляных загрязнений, затем подогрев поверхности до +50…+70 °C — так очистка идёт стабильнее, а конденсат не мешает.
Степень чистоты Sa 2½ по ИСО 8501-1, шероховатость Rz 40–80 мкм. После очистки удаляем пыль — размер частиц не более 100 мкм.
Не позднее 2 ч после очистки при влажности выше 80 % и 3 ч при влажности ниже. Иначе очистку повторяем — ржавчина уже началась.
Формируем скос покрытия к поверхности трубы не более 30°, наплывы — не выше 2 мм над основным слоем. Концы освобождаем под сварку.
Толщина, адгезия, сплошность. Оформляем паспорт покрытия и маркируем трубу. Дефекты ремонтируем и проверяем повторно.
Контроль качества: три прибора и протокол
«Тщательный контроль на каждом этапе» — фраза, которая ничего не значит. Ниже конкретные приборы, нормы и частота проверок по ГОСТ 9.602-2016.
Неразрушающий контроль толщины покрытия: каждая десятая труба партии, не менее четырёх точек по окружности, плюс все места, вызывающие сомнение.
Прочность сцепления покрытия со сталью: через каждые 100 м или на каждой десятой трубе партии. Для трёхслойного при +20 °C — не менее 100 Н/см (Ø до 820 мм).
Сплошность по всей поверхности: напряжение 5 кВ на 1 мм толщины, но не более 20 кВ, скорость перемещения электрода — не более 0,5 м/с. Поверхность должна быть сухой.
Калькулятор: вес и площадь покрытия
Считает по геометрии и плотности полиэтилена (940 кг/м³) с толщиной покрытия по ГОСТ 31448-2012. Нужен, чтобы заранее посчитать транспорт и грузоподъёмность крана.
Расчёт по минимальной толщине из ГОСТ. Фактическая толщина обычно на 10–20 % выше минимума, поэтому реальный вес покрытия будет немного больше. Плотность полиэтилена принята 940 кг/м³.
Отправить параметры на просчётЦПП внутри и ВУС снаружи — комбинированная защита
Стандартное решение для водоводов: наружное покрытие защищает от грунта, внутреннее цементно-песчаное — от того, что течёт внутри.
Снаружи труба получает покрытие усиленного типа — по ГОСТ 9.602-2016 (п. 7.5) оно обязательно для трубопроводов в земле в границах городов и промышленных предприятий. Внутри — цементно-песчаное покрытие (ЦПП), которое СП 31.13330.2021 (п. 11.3) требует «в целях исключения коррозии и зарастания водоводов и водопроводной сети».
Типовые ТУ на ЦПП прямо предусматривают такую поставку: трубы могут отгружаться с внутренним цементно-песчаным и наружным полиэтиленовым покрытием.
- Водоводы и водопроводные сети из стальных труб
- Напорная канализация
- Переходы под дорогами и водные переходы
- Бестраншейная прокладка — наружное покрытие в специальном исполнении
Учтите вес при планировании транспорта: ЦПП утяжеляет метр трубы значительно сильнее полиэтилена — порядка 25 кг/м против примерно 3,5 кг/м для Ø 530.
Документы на партию и наши объекты
Комплект, который уезжает вместе с трубой. Без паспорта покрытия трубу не примет ни строительный контроль, ни технадзор.
Тип и конструкция покрытия, толщина, результаты контроля адгезии и сплошности, номер партии.
Сертификат на трубу и на материалы покрытия — праймер, адгезив, полиэтилен.
Замеры толщины по точкам, адгезия, проверка сплошности искровым дефектоскопом.
Счёт, накладная, акт. Доставка своим автопарком по СПб, Ленобласти и в регионы.
Почему изоляцию заказывают у нас
Изоляция и склад металла в одном месте: Дорога на Турухтанные острова, 24к5. Приезжайте посмотреть процесс.
Присылайте спецификацию — вернём расчёт в течение часа в рабочее время, без «ожидайте, мы перезвоним».
Подберём трубу со склада и сразу изолируем — не нужно везти металл от одного поставщика к другому.
Толщиномер, адгезиметр, искровой дефектоскоп — результаты в протоколе, а не на словах.
Часто задаваемые вопросы
Что такое ВУС-изоляция труб?
Чем ВУС отличается от УС (усиленной изоляции)?
ВУС-2 или ВУС-3 — что выбрать?
Какая толщина ВУС-изоляции нужна для моего диаметра?
Сколько стоит ВУС-изоляция трубы?
Какой срок службы у ВУС-изоляции?
Можно ли варить трубу, которая уже в ВУС-изоляции?
Что происходит со стыками после сварки?
Как проверяют качество покрытия на участке?
Как хранить и перевозить трубу в ВУС-изоляции?
Подходит ли ВУС для тепловых сетей?
Изолируете отводы и фасонные детали?
Нужна ВУС-изоляция труб?
Пришлите спецификацию — диаметры, толщины стенок, метраж, тип покрытия и условия прокладки. Вернём расчёт в течение часа в рабочее время.
