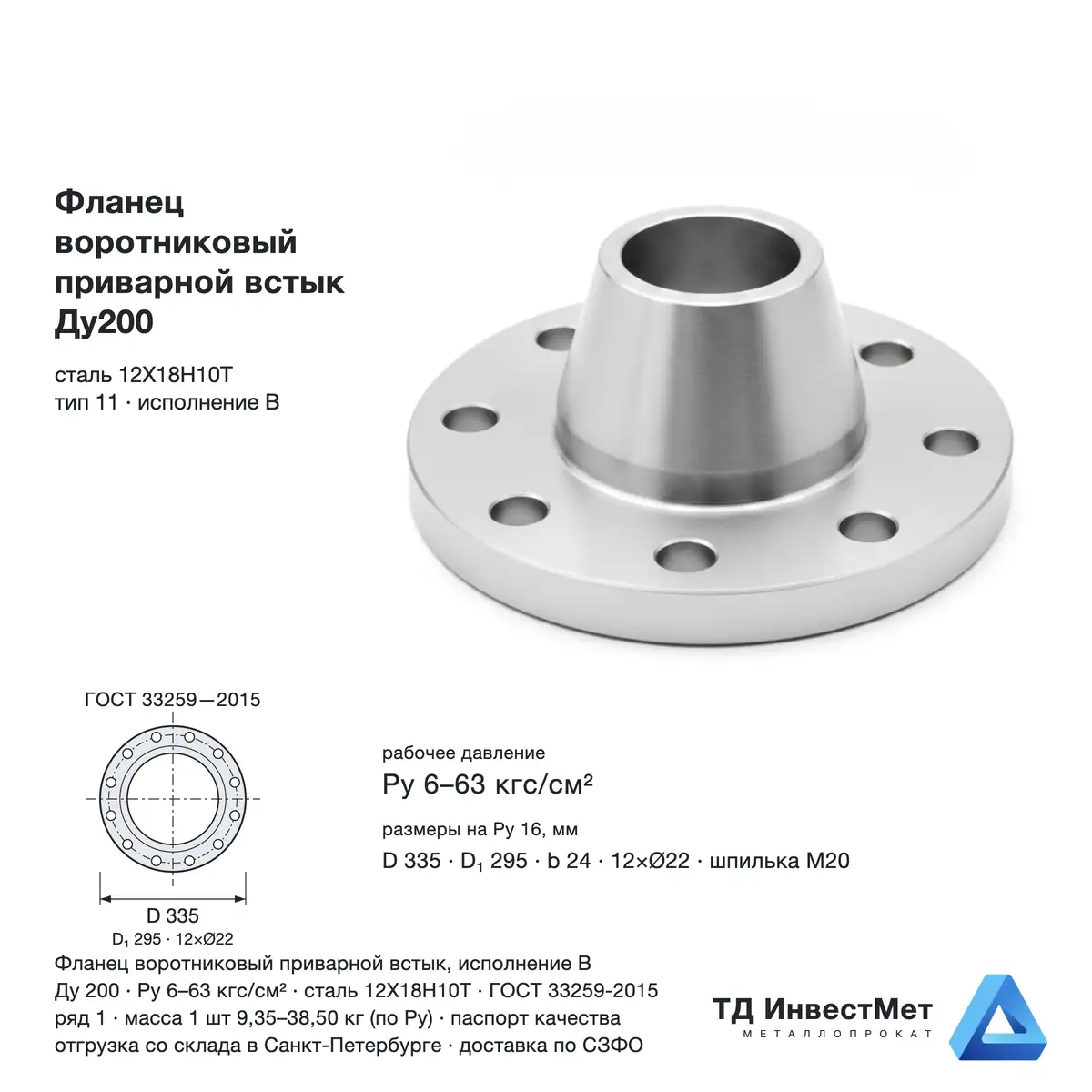

Фланец воротниковый приварной встык Ду200 12Х18Н10Т ГОСТ 33259-2015

В наличии

от 8 660₽ / шт

Цену и наличие подтвердим за 15 минут — зависит от объёма, резки и доставки. Технические характеристики и таблица — в подробном описании ниже.

Запросить цену и наличие

info@invprom.ru

Позвонить MAX Telegram

Сертификат завода Резка в размер Доставка по СПб и ЛО

Цена указана за штуку. Вес партии и срок поставки подтвердит менеджер.

Количество

шт

1 шт 5 шт 10 шт 25 шт

—

ориентировочно

В корзину

Информация о товарах и ценах не является публичной офертой (ст. 437 ГК РФ). Рынок металлопроката меняется ежедневно — актуальную цену, наличие и точный вес партии подтверждает менеджер при оформлении заказа.

Купить фланец воротниковый Ду200 нержавеющий в Санкт-Петербурге

Фланец нержавеющий приварной встык, воротниковый (тип 11), сталь 12Х18Н10Т — со склада в Санкт-Петербурге: аустенитная хромоникелевая сталь со стабилизацией титаном, стойкая к пару, слабым кислотам и пищевым средам. Применение — коллекторы и распределительные гребёнки, линии оборотного водоснабжения, аппаратные обвязки на химических производствах. Присоединительные размеры по ГОСТ 33259-2015, ряд 1, уплотнительная поверхность исполнения В. Отгружаем с паспортом качества на партию. Комплектуем с нержавеющей трубой 12Х18Н10Т под приварку, подбираем шпильки и гайки А4 для фланцевых соединений, возможна доставка по СПб, ЛО и СЗФО. На ходовом Ру 16 соединение собирается на 12 шпильках М20, масса одного фланца в зависимости от давления — от 9,35 до 38,50 кг.

12Х18Н10ТДу 200Ру 6–63ГОСТ 33259-2015

Технические характеристики — фланец воротниковый Ду200

Ру, кгс/см²	Группа контроля	Наружный Ø D, мм	Ø окружности болтов D₁, мм	Толщина b, мм	Отверстия	Шпилька	Масса 1 шт, кг	Цена, ₽/шт
6	IV	315	280	20	8 × Ø18 мм	М16	9,35	8 660
16	IV	335	295	24	12 × Ø22 мм	М20	11,80	11 440
25	IV	360	310	30	12 × Ø26 мм	М24	17,40	16 740
63	IV	405	345	44	12 × Ø33 мм	М30	38,50	41 000

Важно при комплектации: На больших диаметрах растёт число шпилек и момент затяжки — затягивайте крест-накрест в два-три круга, иначе прокладку перекосит. Крепёж берут того же структурного класса, что и фланец: шпильки и гайки А4. Ответную трубу подберём по внутреннему диаметру.

Частые вопросы

Сколько шпилек нужно на фланец Ду200 Ру16 и какого размера?+

На соединение Ду200 Ру16 нужно 12 шпилек М20 — по числу отверстий во фланце. Отверстия Ø22 мм расположены по окружности Ø295 мм. На фланцевое соединение шпилек берут вдвое меньше, чем отверстий в паре фланцев: каждая проходит насквозь через оба. Крепёж выбирают того же структурного класса, что и фланец, — для 12Х18Н10Т это аустенитная группа А4. Затягивают крест-накрест в два-три круга.

Чем фланец группы контроля IV отличается от обычного?+

Группа контроля IV по таблице 13 ГОСТ 33259-2015 — это расширенная приёмка заготовки: помимо химического анализа и твёрдости проводят испытания механических свойств и неразрушающий контроль каждой заготовки. Такие фланцы допускаются до Ру 160 для всех сред, включая опасные. Фланцы более низких групп разрешены только до Ру 25 и только для сред, не относящихся к опасным веществам. Отсюда и разница в цене при одном типоразмере.

Можно ли варить этот фланец к трубе из другой марки?+

К углеродистой трубе аустенитный фланец приваривают только через переходник или аустенитно-ферритный присадочный материал — иначе в шве образуется хрупкая зона, а на границе разнородных сталей возникает гальваническая пара. На нержавеющих линиях фланец и трубу берут одной группы: 12Х18Н10Т к 12Х18Н10Т или к 08Х18Н10, электроды ОЗЛ-8, ОЗЛ-9А или ЦЛ-11.

Держит ли этот фланец давление при высокой температуре?+

Указанное Ру — это давление при 20 °C. С ростом температуры допускаемое давление снижается: для аустенитной 12Х18Н10Т заметное падение начинается после 200 °C, а на 400 °C остаётся заметно меньше номинала. Точные коэффициенты берут из расчёта на прочность по ГОСТ 34233.1-2017 для сосудов или РД 10-249-98 для котельных трубопроводов — по одному номиналу подбирать нельзя.

Что означает буква В в обозначении фланца?+

Буква В в обозначении — исполнение уплотнительной поверхности, соединительный выступ. Это самое распространённое исполнение: плоская поверхность с приподнятым пояском под прокладку. Другие исполнения — А (плоскость), С и L (шип), D и М (паз), J (под прокладку овального сечения). Стыкуются между собой не любые: шип идёт в паз, выступ во впадину, а В соединяется с В.
