Шестигранник из нержавейки

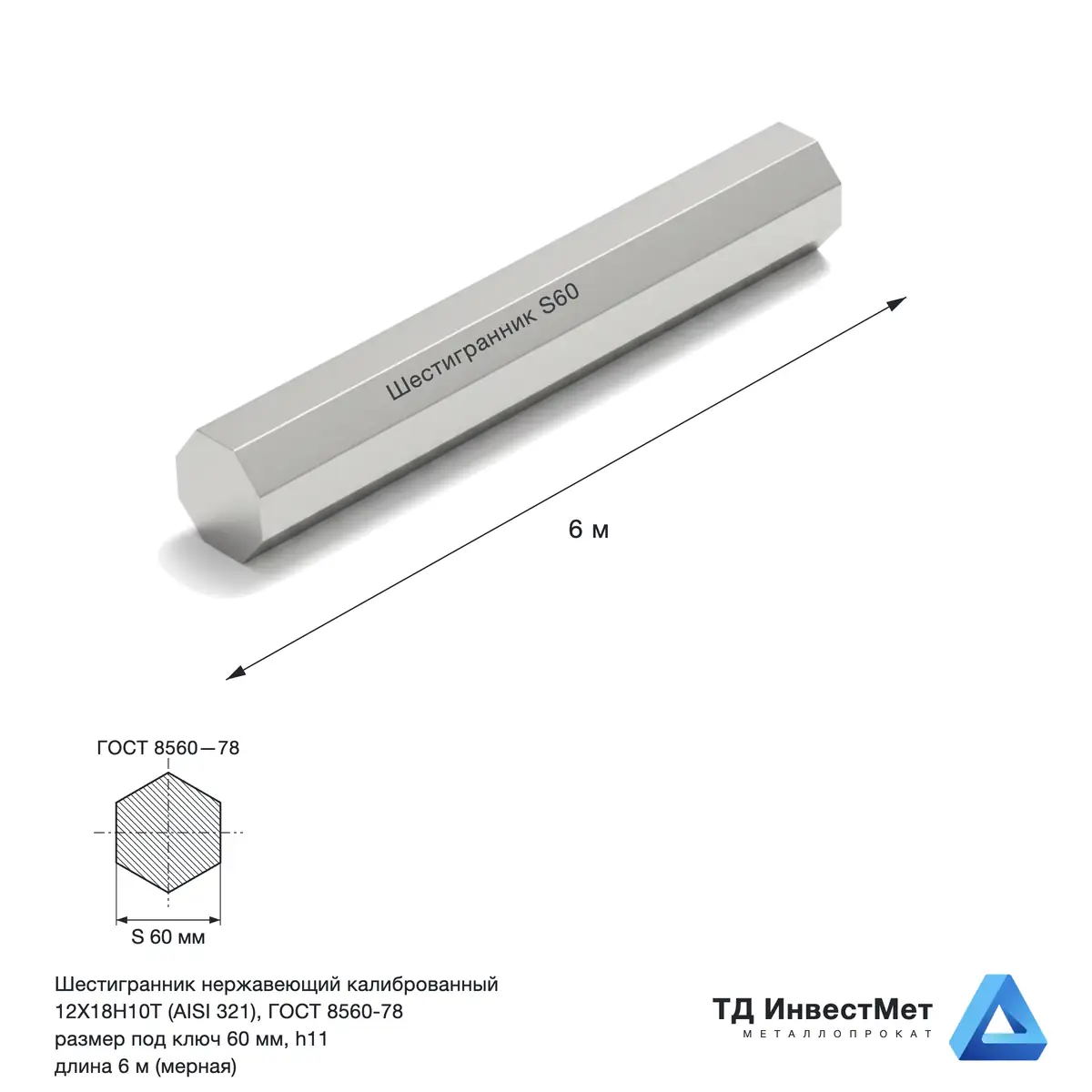

Купить нержавеющий шестигранник калиброванный h11 по ГОСТ 8560-78 (нержавеющий калиброванный сортамент) и ГОСТ 2879-2006 (исходный горячекатаный) — в наличии на крытом складе ТД «ИнвестМет» в Санкт-Петербурге. Сортамент 48 позиций: 21 типоразмер по размеру S под ключ (8, 10, 12, 13, 14, 17, 19, 22, 24, 27, 30, 32, 36, 41, 46, 50, 55, 60, 65, 70, 75 мм) в 4 марках стали — AISI 304 (08Х18Н10), AISI 321 (12Х18Н10Т), AISI 316L (10Х17Н13М2), AISI 431. Применение: готовые заготовки нестандартных гаек и болтов с шестигранной головкой под крепёж M5–M48, шпильки с шестигранным окончанием, метизы для арматуры трубопроводов, машиностроения, пищевой промышленности и оборудования с агрессивной средой. К шестиграннику — квадрат нержавеющий для штоков и квадратных гаек, круг для болтов с круглой шейкой и осей. Услуга нарезка резьбы на готовых заготовках — в день отгрузки.
- Нестандартная гайка M16 для пищевой линии — S=24, AISI 304 (по умолчанию)
- Гайка M16 для контакта с морской водой / хлоридами — S=24, AISI 316L (10Х17Н13М2 с молибденом)
- Гайка M16 для пара 350 °C паропровода — S=24, AISI 321 (12Х18Н10Т со стабилизирующим титаном)
- Болт M20 высоконагруженный после закалки — S=30, AISI 431 (мартенситная, HRC 35–45)
- Шпилька M12 декоративная для нерж ограждения — S=19, AISI 304 шлифованная
- Тяжёлая гайка M30 для фланцевого соединения — S=46, AISI 304 или AISI 321
- Партия серийных гаек M20 — пруток S=30 в марке по среде эксплуатации
Размер S под ключ — соответствие резьбе по ГОСТ 5915-70 / DIN 934
Размер шестигранника S — это расстояние между двумя параллельными гранями, на него надевается рожковый или накидной ключ. Размер S однозначно связан с диаметром резьбы по стандарту гайки. ГОСТ 5915-70 нормирует основной размер S для стандартных гаек, ГОСТ 5927-70 — для уменьшенных, DIN 934 — для евроключа. В таблице — соответствие для шестигранника со склада ИнвестМет.
| Размер S, мм | Резьба ГОСТ 5915 | Резьба DIN 934 | Диагональ R, мм | Высота стандартной гайки H, мм |
|---|---|---|---|---|
| 8 | M5 | M5 | 9,2 | 4,7 |
| 10 | M6 | M6 | 11,5 | 5,2 |
| 13 | M8 | — | 15,0 | 6,8 |
| 14 | — | M8 | 16,2 | 6,8 |
| 17 | M10 | M10 | 19,6 | 8,4 |
| 19 | M12 | M12 | 21,9 | 10,8 |
| 22 | M14 | M14 | 25,4 | 12,8 |
| 24 | M16 | M16 | 27,7 | 14,8 |
| 27 | M18 | M18 | 31,2 | 15,8 |
| 30 | M20 | M20 | 34,6 | 18,0 |
| 32 | M22 | — | 37,0 | 19,4 |
| 36 | M24 | M24 | 41,6 | 21,5 |
| 41 | M27 | M27 | 47,3 | 23,8 |
| 46 | M30 | M30 | 53,1 | 25,6 |
| 50 | M33 | M33 | 57,7 | 28,7 |
| 55 | M36 | M36 | 63,5 | 31,0 |
| 60–75 | M39–M48 | M39–M48 | 69,3–86,6 | 33,4–38,9 |
Диагональ R = S × 2 / √3 ≈ S × 1,155. Это габарит шестигранника в посадочное отверстие — важно для случаев, когда гайка должна войти в карман или паз.
Четыре марки нержавейки — какая для какой задачи
В отличие от других подкатегорий нержавеющего проката, шестигранник на складе ИнвестМет — в четырёх марках. Каждая закрывает свой тип среды или нагрузки. Правильный выбор марки для метиза напрямую влияет на срок службы соединения: ошибка может стоить аварийной замены через 1–2 года вместо проектных 20+.
| Марка | Российский аналог | Структура | Особенность | Применение метиза |
|---|---|---|---|---|
| AISI 304 | 08Х18Н10 | Аустенитная | Универсальная, немагнитная, базовая цена | Обычные гайки, пищевая, стандартный крепёж до 350 °C |
| AISI 321 | 12Х18Н10Т | Аустенитная стабилизированная Ti | Титан 0,4–0,7 % связывает углерод, нет МКК | Метизы паропроводов до 600 °C, реакторы, сваренные узлы |
| AISI 316L | 10Х17Н13М2 | Аустенитная с Mo 2–3 % | Стойкость к питтингу, хлоридам, кислотам | Морская среда, химические производства, фарма |
| AISI 431 | 14Х17Н2 | Мартенситно-ферритная | Закаливается до HRC 35–45, магнитится | Высоконагруженные болты, валы, шпиндели насосов |
Главное правило для метизов: на одном объекте используется одна марка для болта и для гайки. Если поставить гайку AISI 304 на болт AISI 316L — гайка корродирует быстрее, и соединение «закисает» от продуктов окисления. Тем более недопустима пара нержавейка-углеродистая сталь в условиях влажности — гальваническая пара вызывает быстрое разрушение углеродистого элемента.
Расчёт расхода прутка под партию гаек
Стандартная длина прутка шестигранника — 3 м (3000 мм). При расчёте партии гаек учитываем высоту гайки H по ГОСТ 5915-70, припуск на торцовку (по 1–2 мм с каждой стороны) и потери в патроне станка ЧПУ (15–20 мм). Формула: N = (3000 − потери) / (H + торцовка + пропил диска). Масса 1 м шестигранника m = 0,866 × S² × ρ × 10−3, где S в мм, ρ = 7,9 г/см³ для аустенитных марок.
| S, мм | Под резьбу | Высота гайки H, мм | Масса 1 м, кг | Гаек из 3-м прутка |
|---|---|---|---|---|
| 17 | M10 | 8,4 | 1,98 | ~283 шт (по 10,5 мм с торцовкой) |
| 19 | M12 | 10,8 | 2,47 | ~225 шт |
| 24 | M16 | 14,8 | 3,94 | ~167 шт |
| 30 | M20 | 18,0 | 6,16 | ~141 шт |
| 36 | M24 | 21,5 | 8,87 | ~120 шт |
| 46 | M30 | 25,6 | 14,48 | ~104 шт |
Пример: партия из 200 гаек M16 по ГОСТ 5915 (S=24, H=14,8 мм) — нужно 1,2 прутка шестигранника S=24 длиной 3 м, итого ~12 кг проката. На один пруток 167 гаек, на 200 берём ровно 2 прутка с запасом. Полезный выход 96 % при автоматной обработке на станке ЧПУ.
AISI 431 — мартенситная нержавейка для нагруженного крепежа
AISI 431 (российский аналог 14Х17Н2) — особая марка нержавейки, которая сильно отличается от трёх других в нашем сортаменте. Она мартенситно-ферритная (а не аустенитная как 304/321/316L) и закаливается до HRC 35–45. Это значит: метизы из 431 после термообработки выдерживают высокие нагрузки на разрыв и срез, сохраняя при этом коррозионную стойкость в обычных условиях (хром 16–18 %, никель 1,5–2,5 %).
| Характеристика | AISI 304 (08Х18Н10) | AISI 431 (14Х17Н2) |
|---|---|---|
| Структура | Аустенитная | Мартенситно-ферритная |
| Магнитность | Не магнитится | Магнитится |
| Твёрдость в состоянии поставки | HB ~150–200 | HB ~230–280 |
| Твёрдость после закалки | Не закаливается | HRC 35–45 (закалка 980 °C + отпуск) |
| Прочность на разрыв σв | 520–700 МПа | 880–1100 МПа (после закалки) |
| Стойкость к коррозии | Универсальная | Ниже 304 в кислотах, нормально на воздухе |
| Применение метизов | Обычные гайки до 700 МПа | Болты насосов, валы, шпиндели |
AISI 431 со склада — в размерах S=24, 27, 30 (под резьбу M16, M18, M20). Для других размеров — поставка под заказ от 0,5 т, срок 7–14 дней.
Услуги обработки нержавеющего шестигранника
Резка в размер
Резка прутка 3 м на заготовки нужной длины — на отрезном станке с дисковой пилой. Допуск ±0,3 мм.
Нарезка резьбы
Нарезка метрической резьбы M5–M48 на торце или по всей длине, правая и левая нарезка.
Сверловка под резьбу
Сквозные отверстия Ø4,2–Ø25 для последующей нарезки внутренней резьбы M5–M30 (по таблицам ГОСТ 19257-73).
Закалка AISI 431
Термообработка готовых деталей из AISI 431: закалка 980 °C + отпуск 200 °C — до HRC 40–45. Партия от 50 шт.
Пассивация и шлифовка
Пассивация раствором HNO₃ для восстановления оксидной плёнки после сварки. Декоративная шлифовка до 320 grit.
Сертификат завода
Сертификат с номером плавки, химическим составом и механическими свойствами — обязательно для метизов на пищевые и взрывоопасные объекты.
Часто задаваемые вопросы о нержавеющем шестиграннике
Какой размер S под ключ нужен для резьбы M10, M16, M20, M24?
По ГОСТ 5915-70 (стандартная гайка): M10 → S=17, M16 → S=24, M20 → S=30, M24 → S=36. Для уменьшенных гаек по ГОСТ 5927: M10 → S=14, M16 → S=22, M20 → S=27. Для евро-крепежа DIN 934: M10 → S=17, M16 → S=24, M20 → S=30 (совпадает с ГОСТ 5915). Если на проекте указан размер ключа S, а тип гайки не уточнён — берите стандартный по ГОСТ 5915, это закрывает 90 % случаев.
Чем AISI 431 отличается от AISI 304 для высоконагруженного крепежа?
AISI 431 (14Х17Н2) — мартенситно-ферритная марка, которая в отличие от аустенитной 304 закаливается до HRC 35–45 и достигает прочности на разрыв 1000+ МПа против 600 МПа у 304. Это нужно для болтов крепления валов насосов, оснастки прессов, шпинделей задвижек высокого давления. Минус 431: магнитится, ниже стойкость к кислотам (хром 16 % vs 18 % у 304 + нет никелевой стабилизации структуры). Решение: использовать 431 там, где главное — прочность и нагрузка, а среда не агрессивная. На атмосфере, в нейтральной воде, в маслах — 431 идеален.
Сколько гаек M16 по ГОСТ 5915 выйдет из прутка шестигранника S=24 длиной 3 м?
Высота стандартной гайки M16 по ГОСТ 5915 = 14,8 мм. Длина заготовки с торцовкой и пропилом диска = 14,8 + 2 (торцовка) + 2 (пропил) = 18,8 мм. Полезная длина прутка 3 м минус 20 мм потерь в патроне = 2980 мм. N = 2980 / 18,8 ≈ 158 заготовок. После сверловки и нарезки внутренней резьбы M16 — это 158 готовых гаек. Партия 200 шт — нужно 1,27 прутка, заказывайте 2 шт. с запасом. Масса 1 прутка S=24 длиной 3 м = 11,8 кг (~94 руб/кг полезного выхода без учёта стружки).
Чем AISI 321 лучше AISI 304 для метизов на паропроводе 350 °C?
AISI 321 (12Х18Н10Т) содержит титан 0,4–0,7 %, который связывает углерод в стабильные карбиды титана. Это значит, что при длительном нагреве 450–850 °C углерод не выпадает в виде карбидов хрома по границам зёрен, и не происходит обеднения хромом (а значит — нет межкристаллитной коррозии). У AISI 304 при том же нагреве идёт активное выпадение Cr₂₃C₆, и через 2–3 года эксплуатации метиз начинает крошиться по границам зёрен. На паропроводе 350 °C AISI 321 живёт 25+ лет, AISI 304 — 5–8 лет. Разница в цене 304 → 321 = +17 % при оптовой закупке.
Можно ли купить шестигранник AISI 316L для гаек в морской среде — есть в наличии?
Да, в наличии в размерах S=22, S=24, S=27 — это под резьбу M14, M16, M18. Для гаек большего и меньшего размера — поставка под заказ от 0,5 т. AISI 316L (10Х17Н13М2) — это AISI 304 с добавкой молибдена 2–3 % и пониженным углеродом. Молибден повышает стойкость к питтинговой (точечной) коррозии в среде с хлоридами. В морской воде AISI 316L живёт 20+ лет без видимых следов коррозии, тогда как AISI 304 за 3–5 лет покрывается точечными язвами и теряет резьбу.
Какая высота гайки M20 по ГОСТ 5915 — и какой длины резать заготовку?
Высота стандартной гайки M20 по ГОСТ 5915-70 = 18,0 мм (с фаской 0,8 мм с одной стороны). Длина заготовки на отрезном станке = 18 + 1 мм торцовка с каждой стороны + 1,5 мм пропил диска = ~22 мм. Из прутка S=30 длиной 3 м с потерями 20 мм в патроне получится N = 2980 / 22 ≈ 135 заготовок. Если делаете высокую гайку по ГОСТ 5915 типа 1 — высота 18 мм; для гайки типа 2 (увеличенная) — 22 мм по ГОСТ 5916; для самоконтрящейся с пластиковой вставкой по ГОСТ 5915 + DIN 985 — 24 мм. Уточняйте тип в спецификации перед резкой партии.
Шестигранник под ключ S=22 — это какой стандартный болт?
S=22 — это резьба M14 по ГОСТ 5915 и DIN 934. Болт M14 — не очень распространённый размер в стандартном крепеже (чаще M12 или M16), но используется в трубопроводной арматуре, в редукторах и в специальных конструкциях, где M12 не хватает по нагрузке, а M16 избыточен. Для гайки M14 высота по ГОСТ 5915 = 12,8 мм. Площадь сечения резьбы M14 по полному диаметру — около 105 мм², прочность на разрыв (для AISI 304) ≈ 60 кН. Если в вашей спецификации указан болт S=22, это почти наверняка M14.
Что такое размер S под ключ и чем он отличается от диагонали R шестигранника?
S (width across flats) — расстояние между двумя параллельными гранями шестигранника, на этот размер надевается рожковый или накидной ключ. R (width across corners) — расстояние между двумя противоположными вершинами, это габарит шестигранника в посадочное отверстие. Связь: R = S × 2 / √3 ≈ S × 1,155. Например, для S=24: R = 27,7 мм. Знание R важно, когда гайка должна быть утоплена в карман или паз — посадочное отверстие должно быть минимум на 1 мм больше R. На чертежах метизов всегда указывается S, а не R — потому что инструмент (ключ) выбирается по S.
Нержавеющий шестигранник 4 марки в наличии — отгрузка день в день
Телефон: 8 (812) 221-15-02 · Email: info@invprom.ru · Склад: СПб, Дорога на Турухтанные острова, 24. Доставка по СЗФО собственным транспортом до 300 км. КП с ценой за 2 минуты по запросу. Резка в размер, нарезка резьбы, сверловка, закалка AISI 431 — в день отгрузки.
