Труба латунная

Труба латунная тонкостенная — со склада в Санкт-Петербурге: 13 типоразмеров от 5×1 до 20×2 мм по ГОСТ 494-2014, марки Л63 и Л68, полутвёрдое состояние, длина 3 м. Основной спрос — импульсные линии приборов, змеевики, теплообменные пучки, топливные и масляные магистрали. Латунь проводит тепло в разы лучше стали и паяется мягкими и твёрдыми припоями, поэтому в мелкой обвязке она вытесняет и сталь, и нержавейку. Режем от 1 м, вальцуем и гнём. Паспорт качества на партию, счёт с НДС 22% за 15 минут, отгрузка по СПб, ЛО и СЗФО.

Л63 и Л68: две латуни с разной структурой

В трубе встречаются обе марки, и разница между ними тоньше, чем между Л63 и автоматной ЛС59-1, но для трубы она принципиальна. Дело в структуре сплава: при содержании меди около 68 % латунь остаётся однофазной, а при 63 % в ней появляется вторая фаза, более прочная, но менее пластичная.

Практический ориентир. Если конец трубы будут раздавать, отбортовывать или развальцовывать в трубной доске теплообменника — это работа для Л68: чем больше меди, тем выше пластичность и тем спокойнее металл переносит раздачу. Для всего остального, включая гибку змеевиков и импульсных линий, достаточно Л63. Обратите внимание на длину: труба Л68 16×1 поставляется хлыстами 4,1 м, а не 3 м, как весь сортамент Л63, — это заводская длина под теплообменные пучки.

Как подобрать под задачу

Диаметры, стенка, масса и метров в тонне

Труба обозначается как наружный диаметр × толщина стенки. Внутренний диаметр, а значит и проходное сечение, считается вычитанием двух стенок: у трубы 12×2 мм внутренний диаметр равен 8 мм. Это важно при подборе замены: две трубы с одинаковым наружным диаметром могут иметь вдвое разное проходное сечение.

Все трубы Л63 поставляются хлыстами по 3 м в полутвёрдом состоянии, труба Л68 16×1 — хлыстами 4,1 м. Полутвёрдое состояние выбрано не случайно: мягкая труба мнётся при гибке, твёрдая трескается, а полутвёрдая гнётся с оправкой и держит форму.

Гибка и вальцовка: радиус не менее трёх диаметров

Главное число этого раздела: безопасный радиус гиба — не меньше трёх наружных диаметров трубы. Для трубы 12 мм это радиус 36 мм по оси. Правило действует для гибки без оправки и объясняется просто.

При изгибе внешняя стенка растягивается и утоняется, внутренняя сжимается и стремится собраться в гофру. Чем меньше радиус, тем сильнее оба эффекта. На радиусе меньше трёх диаметров внешняя стенка тонкой трубы теряет заметную часть толщины, и расчётное давление магистрали перестаёт соответствовать паспортному — при этом внешне труба выглядит нормально.

Гибку и вальцовку в размер делаем сами: вальцовка труб и гибка металла. Если деталь ответственная, разумно заказать пробный гиб на обрезке — это дешевле, чем испортить весь хлыст.

Латунь в воде: обесцинкование и где оно опасно

Честный раздел, которого обычно нет в прайсах. У латуней есть специфический вид коррозии — обесцинкование: из сплава избирательно вымывается цинк, а на его месте остаётся пористая медная губка. Труба сохраняет форму и внешний вид, но теряет прочность изнутри. Обнаруживается это обычно при разрушении под давлением.

Где риск реален:

Второй риск — то самое сезонное растрескивание. Нагартованная латунь несёт внутренние напряжения, и во влажной атмосфере со следами аммиака они раскрываются в трещины через недели после монтажа. Гнутый участок трубы — как раз зона максимальных остаточных напряжений. Если магистраль идёт в помещении с аммиачной атмосферой, гнутые узлы отжигают для снятия напряжений.

Мы не продаём оловянистые «морские» латуни, поэтому просто скажем прямо: если ваша среда — морская вода, латунная труба Л63 не тот материал, и подбирать нужно другой сплав. Для всего остального она служит десятилетиями.

Пайка и соединение

Латунь паяется, и это её главное монтажное преимущество перед нержавеющей сталью в мелкой обвязке. Соединение получается герметичным без сварочного поста и без квалификации сварщика по цветным металлам.

Мягкая пайка оловянными припоями с флюсом даёт герметичный шов невысокой прочности. Годится для импульсных линий, дренажей, обвязки приборов — везде, где шов не несёт механической нагрузки. Температура низкая, металл вокруг шва не отжигается.

Твёрдая пайка серебряными припоями (группа ПСр) даёт шов, сопоставимый по прочности с самой трубой. Именно так собирают теплообменники и напорные магистрали. Учтите: при твёрдой пайке зона шва нагревается и латунь вокруг него отжигается, теряя нагартовку — если труба работала как упругий элемент, она перестанет им быть.

Сварка латуни возможна, но сложна: цинк начинает испаряться раньше, чем плавится сплав, шов получается пористым, а пары цинка требуют серьёзной вытяжки. В мелкой обвязке к сварке не прибегают — паяют. Свинец в автоматной ЛС59-1, кстати, ухудшает и пайку, и сварку, поэтому трубы из неё не делают вовсе: в трубном сортаменте только Л63 и Л68.

Цена за килограмм и за тонну: как пересчитать

Цена трубы указана за тонну в карточке позиции — разделите на 1000, чтобы получить цену килограмма. Заказывают трубу в метрах или в хлыстах, поэтому пересчёт идёт через массу погонного метра.

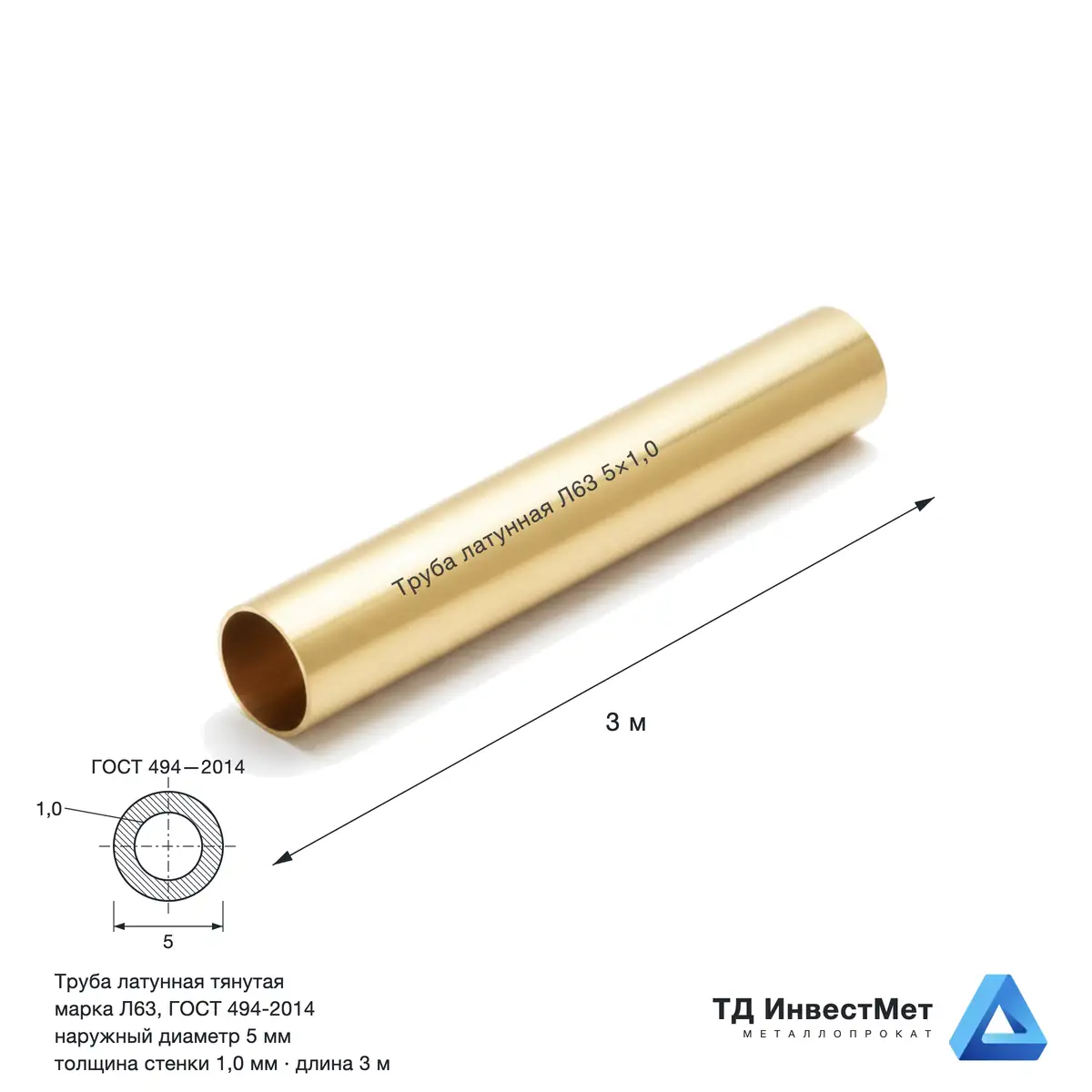

Тонкостенная труба — тот случай, когда тонна это очень много метров: в тонне трубы 5×1 мм почти девять с половиной километров. Поэтому её почти всегда берут метражом, а не тоннажем. Мы отпускаем от 1 м. Актуальная цена — в карточке позиции; счёт с НДС 22% выставляем за 15 минут и фиксируем им цену на срок брони.

ГОСТ 494-2014 и зарубежные аналоги

Действующий стандарт на латунные трубы — ГОСТ 494-2014 «Трубы латунные. Технические условия». Он введён взамен ГОСТ 494-90 и распространяется на марки Л63, Л68, Л80 и Л90. Если в вашей спецификации указан ГОСТ 494-90, это устаревшая ссылка на тот же по сути документ; материал не меняется, но при входном контроле расхождение лучше устранить заранее.

Состояние поставки обозначают буквами: М — мягкое, П — полутвёрдое, Т — твёрдое. Наш трубный сортамент идёт в полутвёрдом состоянии — это компромисс между гибкостью и способностью держать форму.

Зарубежные обозначения. Л63 — это CuZn37: европейское CW508L, немецкое 2.0321, американское ASTM C27200. Л68 — CuZn33: европейское CW506L, немецкое 2.0280, американское C26800. Оба соответствия однозначны и годятся для спецификации при замене импортной трубы. Если импортный чертёж требует именно «морскую» латунь с оловом, замена на Л63 или Л68 недопустима — это другой сплав с другой коррозионной стойкостью.
