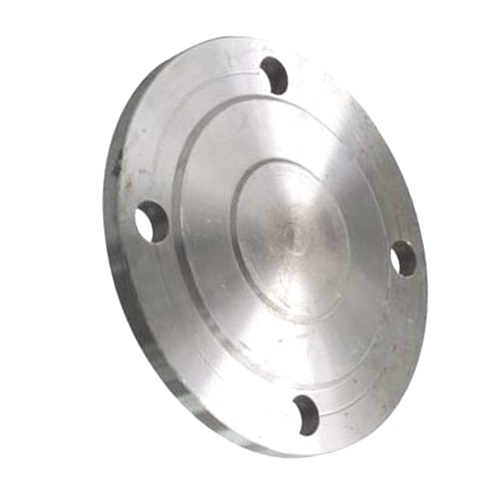

Заглушка фланцевая Ду100 Ру10-16 Ст20 АТК 24.200.02.90

В наличии

от 1 312

₽ / т

Заказать Заказать по Telegram

Все способы оплаты Подробнее о доставке

Отгрузка и доставка день в день

Индивидуальные условия оплаты

Калькулятор металлопроката

Купить заглушку фланцевую Ду100 Ру10-16 Ст20 в Санкт-Петербурге

ТД «ИнвестМет» поставляет заглушку фланцевую Ду100 Ру10-16 Ст20 со склада, сертификаты завода с номером плавки. Заглушка Ру10-16 — универсальная: подходит и для фланцев Ру10, и для Ру16. Присоединительные размеры одинаковы, разница — в толщине диска и допустимом давлении. На практике Ру10-16 — самый ходовой типоразмер для Ду100: системы ХВС, ГВС, отопление жилых и промышленных зданий. Один типоразмер на складе закрывает два давления — удобно для комплектации. Комплектуем с фланцами, отводами, тройниками в одной поставке — один счёт, одна доставка.

АТК 24.200.02.90

Ду100

Ру10-16

Ст20

Технические характеристики — заглушка фланцевая Ду100 Ру10-16

Параметр	Значение
Стандарт	АТК 24.200.02.90
Тип	Фланцевая, исполнение 1 (плоская)
Условный проход (Ду)	Ду100
Условное давление (Ру)	Ру10-16 (1,6 МПа)
Температура рабочей среды	−40…+300°C
Марка стали	Ст20 (ГОСТ 1050-2013)
Присоединение	Фланцевое, болтовое крепление — 8×М16
Уплотнение	Паронит ПОН-Б или ПТФЕ (в зависимости от среды)
Совместимый фланец	Ду100 Ру10-16 по ГОСТ 33259
Применение	ХВС, ГВС, отопление, тепловые сети
Нормативная база	АТК 24.200.02.90, ГОСТ 33259, СП 30.13330

⚠️ Важно при комплектации: Заглушка Ду100 Ру10-16 устанавливается на ответный фланец Ду100 Ру10-16 через уплотнительную прокладку (паронит ПОН-Б или ПТФЕ в зависимости от среды). Крепёж: 8×М16 (болты, гайки, шайбы). Все фланцы стальные и заглушки — в наличии.

Частые вопросы

Чем фланцевая заглушка отличается от эллиптической (ГОСТ 17379)?

Фланцевая заглушка (АТК 24.200.02.90) — съёмная: крепится болтами к ответному фланцу, снимается без резки трубопровода. Применяется там, где нужен доступ: опрессовка, ревизия, временное перекрытие. Эллиптическая заглушка (ГОСТ 17379) — приваривается встык к трубе, герметична, дешевле, но для снятия нужна резка. Применяется для постоянного глушения тупиковых участков.

Какую прокладку ставить между заглушкой и фланцем Ду100?

Для Ду100: паронит ПОН-Б при температуре до 200°C, паронит ПМБ или графит для пара до 450°C, ПТФЕ для агрессивных сред. Толщина прокладки 2–3 мм. Тип уплотнительной поверхности — проверяйте по чертежу фланца: «шип-паз» (тип 1) или «выступ-впадина» (тип 2). Прокладка должна совпадать с типом уплотнительной поверхности.

Какие болты нужны для крепления заглушки Ду100 Ру10-16?

Для заглушки Ду100 Ру10-16: 8 болтов М16 по ГОСТ 33259. Комплект на одно соединение: 8 болтов, 8 гаек, 16 шайб. Материал: для температуры до 300°C — сталь 35 или 40Х (ГОСТ 7798), для пара и ответственных объектов — 40Х «селект» с термообработкой. Момент затяжки — по таблице ГОСТ 33259 для данного Ду и Ру.

Для чего нужна фланцевая заглушка на трубопроводе?

Четыре основных применения. Опрессовка: при гидравлическом испытании трубопровода торцы глушатся заглушками, система заполняется водой и давится до 1,5×Ру. Временное перекрытие: при ремонте участка трубопровода заглушка ставится на фланцевое соединение без резки трубы. Тупиковое перекрытие: постоянное глушение неиспользуемых ответвлений. Резерв: подготовка фланцевого соединения для будущего подключения оборудования — заглушка снимается, ставится арматура.

Что входит в комплект документов на заглушку Ду100?

С каждой партией ТД «ИнвестМет» передаёт: сертификат качества завода с номером плавки, химсоставом Ст20 и результатами механических испытаний; документ о соответствии АТК 24.200.02.90. УПД и счёт-фактура через ЭДО (СБИС или Диадок) в день отгрузки.

Заглушки, фланцы, отводы и тройники — в одной поставке

Пришлите спецификацию или укажите Ду, Ру и количество
