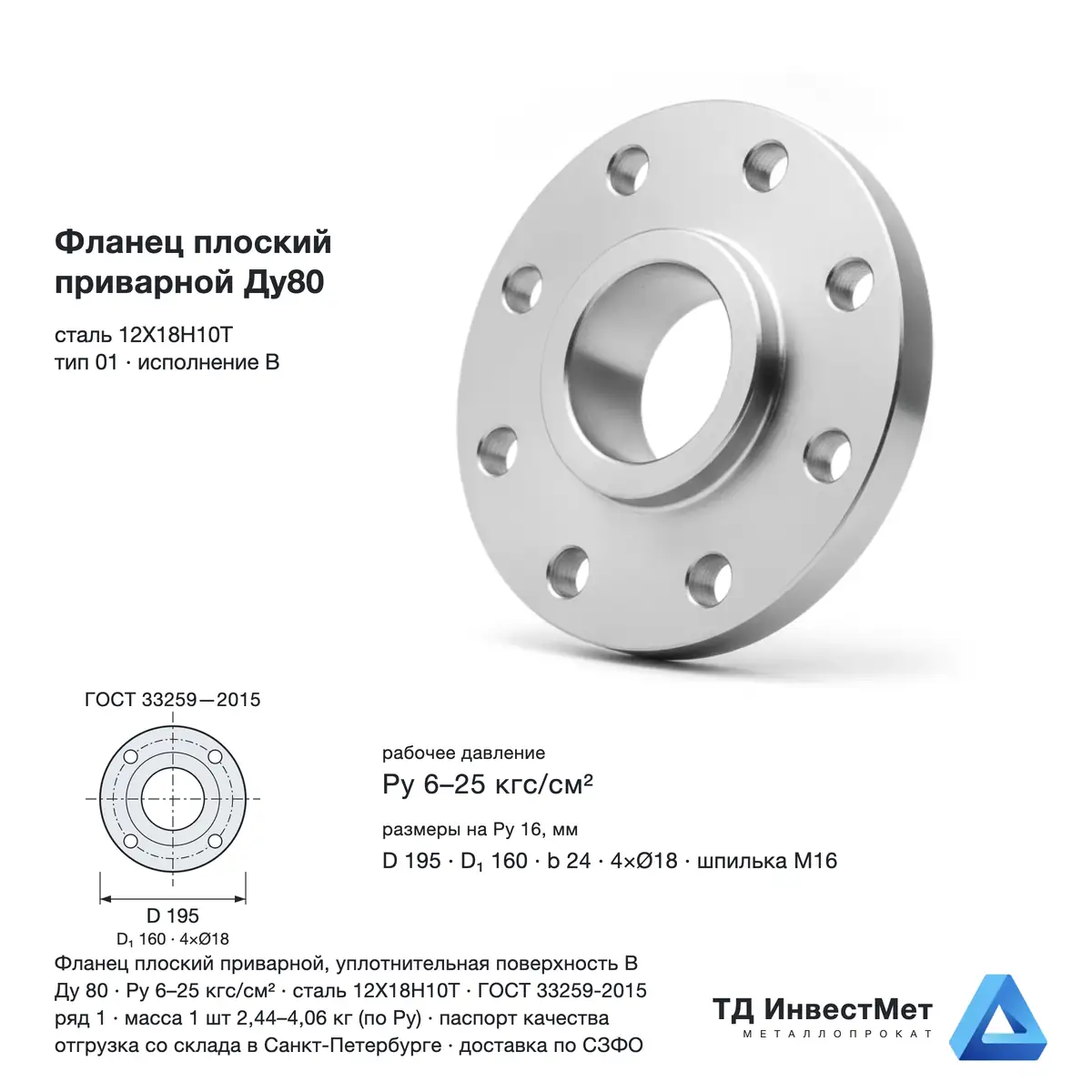

Фланец плоский приварной Ду80 12Х18Н10Т ГОСТ 33259-2015

В наличии

от 1 950₽ / шт

Цену и наличие подтвердим за 15 минут — зависит от объёма, резки и доставки. Технические характеристики и таблица — в подробном описании ниже.

Запросить цену и наличие

info@invprom.ru

Позвонить MAX Telegram

Сертификат завода Резка в размер Доставка по СПб и ЛО

Цена указана за штуку. Вес партии и срок поставки подтвердит менеджер.

Количество

шт

1 шт 5 шт 10 шт 25 шт

—

ориентировочно

В корзину

Информация о товарах и ценах не является публичной офертой (ст. 437 ГК РФ). Рынок металлопроката меняется ежедневно — актуальную цену, наличие и точный вес партии подтверждает менеджер при оформлении заказа.

Купить фланец плоский Ду80 нержавеющий в Санкт-Петербурге

Фланец стальной плоский приварной (тип 01) из нержавеющей стали 12Х18Н10Т — со склада в Санкт-Петербурге: аустенитная хромоникелевая сталь со стабилизацией титаном, стойкая к пару, слабым кислотам и пищевым средам. Применение — разводка технологических сред на молочных комбинатах и пивоварнях, узлы фильтрации и теплообмена. Присоединительные размеры по ГОСТ 33259-2015, ряд 1, уплотнительная поверхность исполнения В. Отгружаем с паспортом качества на партию. Комплектуем с нержавеющей трубой 12Х18Н10Т под приварку, подбираем шпильки и гайки А4 для фланцевых соединений, возможна доставка по СПб, ЛО и СЗФО. На ходовом Ру 16 соединение собирается на 4 шпильках М16, масса одного фланца в зависимости от давления — от 2,44 до 4,06 кг.

12Х18Н10ТДу 80Ру 6–25ГОСТ 33259-2015

Технические характеристики — фланец плоский Ду80

Ру, кгс/см²	Группа контроля	Наружный Ø D, мм	Ø окружности болтов D₁, мм	Толщина b, мм	Отверстия	Шпилька	Масса 1 шт, кг	Цена, ₽/шт
6	IV	185	150	18	4 × Ø18 мм	М16	2,44	1 990
10	III	195	160	20	4 × Ø18 мм	М16	3,19	1 950
10	IV	195	160	20	4 × Ø18 мм	М16	3,19	2 720
16	III	195	160	24	4 × Ø18 мм	М16	3,71	2 260
16	IV	195	160	24	4 × Ø18 мм	М16	3,71	3 170
25	IV	195	160	26	8 × Ø18 мм	М16	4,06	3 250

Важно при комплектации: Уплотнительная поверхность исполнения В (соединительный выступ) по таблице А.1 ГОСТ 33259-2015 рекомендована до Ру 25 включительно, а для опасных сред — до Ру 40. Выше нужны исполнения шип-паз или выступ-впадина. Комплектуем крепёжом А4 и трубой под приварку.

Частые вопросы

Сколько шпилек нужно на фланец Ду80 Ру16 и какого размера?+

На соединение Ду80 Ру16 нужно 4 шпилек М16 — по числу отверстий во фланце. Отверстия Ø18 мм расположены по окружности Ø160 мм. На фланцевое соединение шпилек берут вдвое меньше, чем отверстий в паре фланцев: каждая проходит насквозь через оба. Крепёж выбирают того же структурного класса, что и фланец, — для 12Х18Н10Т это аустенитная группа А4. Затягивают крест-накрест в два-три круга.

Чем фланец группы контроля IV отличается от обычного?+

Группа контроля IV по таблице 13 ГОСТ 33259-2015 — это расширенная приёмка заготовки: помимо химического анализа и твёрдости проводят испытания механических свойств и неразрушающий контроль каждой заготовки. Такие фланцы допускаются до Ру 160 для всех сред, включая опасные. Фланцы более низких групп разрешены только до Ру 25 и только для сред, не относящихся к опасным веществам. Отсюда и разница в цене при одном типоразмере.

Какую прокладку ставить на это соединение?+

Для уплотнительной поверхности исполнения В (соединительный выступ) берут плоскую прокладку — паронит, ПТФЭ или спирально-навитую с ограничительным кольцом. По таблице А.1 ГОСТ 33259-2015 исполнение В рекомендовано до Ру 25, а для опасных сред — до Ру 40; выше нужны шип-паз или выступ-впадина. Для пищевых линий выбирают прокладку с допуском на контакт с продуктом.

Что означает буква В в обозначении фланца?+

Буква В в обозначении — исполнение уплотнительной поверхности, соединительный выступ. Это самое распространённое исполнение: плоская поверхность с приподнятым пояском под прокладку. Другие исполнения — А (плоскость), С и L (шип), D и М (паз), J (под прокладку овального сечения). Стыкуются между собой не любые: шип идёт в паз, выступ во впадину, а В соединяется с В.

Нужен ли паспорт и сертификат на фланцы?+

Да, на партию выдаём паспорт качества с указанием марки стали, номера плавки, группы контроля и стандарта. Для объектов, где требуется группа контроля IV, в паспорте фиксируют результаты механических испытаний и неразрушающего контроля. Форма паспорта приведена в приложении Д ГОСТ 33259-2015. Без паспорта фланец нельзя поставить на поднадзорный трубопровод.
