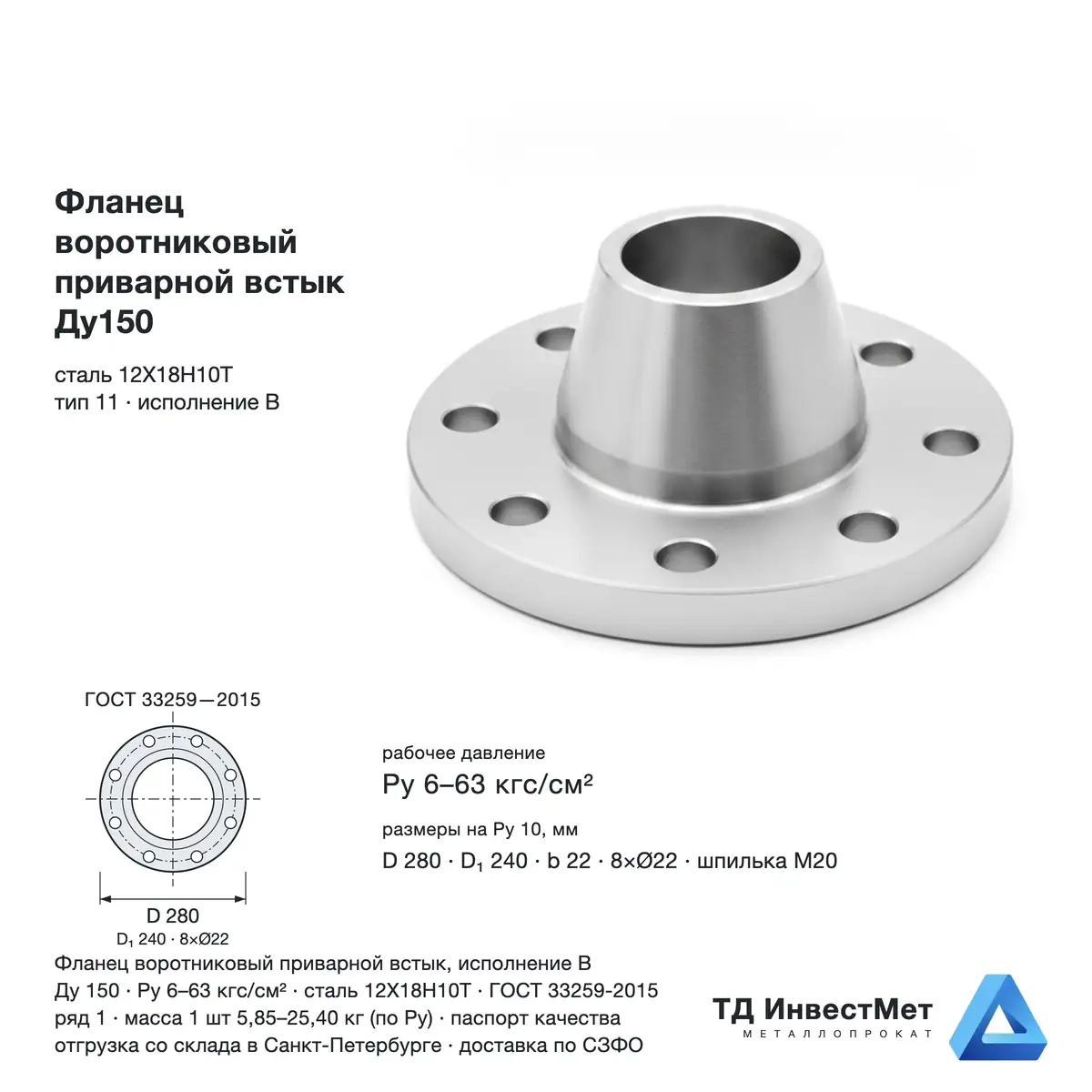

Фланец воротниковый приварной встык Ду150 12Х18Н10Т ГОСТ 33259-2015

В наличии

от 5 480₽ / шт

Цену и наличие подтвердим за 15 минут — зависит от объёма, резки и доставки. Технические характеристики и таблица — в подробном описании ниже.

Запросить цену и наличие

info@invprom.ru

Позвонить MAX Telegram

Сертификат завода Резка в размер Доставка по СПб и ЛО

Цена указана за штуку. Вес партии и срок поставки подтвердит менеджер.

Количество

шт

1 шт 5 шт 10 шт 25 шт

—

ориентировочно

В корзину

Информация о товарах и ценах не является публичной офертой (ст. 437 ГК РФ). Рынок металлопроката меняется ежедневно — актуальную цену, наличие и точный вес партии подтверждает менеджер при оформлении заказа.

Купить фланец воротниковый Ду150 нержавеющий в Санкт-Петербурге

Фланец нержавеющий приварной встык, воротниковый (тип 11), сталь 12Х18Н10Т — со склада в Санкт-Петербурге: аустенитная хромоникелевая сталь со стабилизацией титаном, стойкая к пару, слабым кислотам и пищевым средам. Применение — магистральные технологические трубопроводы, коллекторы котельных, узлы водоподготовки и очистных сооружений. Присоединительные размеры по ГОСТ 33259-2015, ряд 1, уплотнительная поверхность исполнения В. Отгружаем с паспортом качества на партию. Комплектуем с нержавеющей трубой 12Х18Н10Т под приварку, подбираем шпильки и гайки А4 для фланцевых соединений, возможна доставка по СПб, ЛО и СЗФО. На ходовом Ру 10 соединение собирается на 8 шпильках М20, масса одного фланца в зависимости от давления — от 5,85 до 25,40 кг.

12Х18Н10ТДу 150Ру 6–63ГОСТ 33259-2015

Технические характеристики — фланец воротниковый Ду150

Ру, кгс/см²	Группа контроля	Наружный Ø D, мм	Ø окружности болтов D₁, мм	Толщина b, мм	Отверстия	Шпилька	Масса 1 шт, кг	Цена, ₽/шт
6	IV	260	225	18	8 × Ø18 мм	М16	5,85	5 480
10	IV	280	240	22	8 × Ø22 мм	М20	8,90	8 440
25	IV	300	250	28	8 × Ø26 мм	М24	12,60	12 050
40	IV	300	250	30	8 × Ø26 мм	М24	13,20	12 390
63	IV	340	280	38	12 × Ø33 мм	М30	25,40	21 910

Важно при комплектации: Для сред, отнесённых к опасным веществам, ГОСТ требует группу контроля IV с неразрушающим контролем каждой заготовки — на больших диаметрах это особенно важно. В паспорте фиксируем группу и номер плавки. Подберём крепёж А4 под соединение.

Частые вопросы

Сколько шпилек нужно на фланец Ду150 Ру10 и какого размера?+

На соединение Ду150 Ру10 нужно 8 шпилек М20 — по числу отверстий во фланце. Отверстия Ø22 мм расположены по окружности Ø240 мм. На фланцевое соединение шпилек берут вдвое меньше, чем отверстий в паре фланцев: каждая проходит насквозь через оба. Крепёж выбирают того же структурного класса, что и фланец, — для 12Х18Н10Т это аустенитная группа А4. Затягивают крест-накрест в два-три круга.

Чем фланец группы контроля IV отличается от обычного?+

Группа контроля IV по таблице 13 ГОСТ 33259-2015 — это расширенная приёмка заготовки: помимо химического анализа и твёрдости проводят испытания механических свойств и неразрушающий контроль каждой заготовки. Такие фланцы допускаются до Ру 160 для всех сред, включая опасные. Фланцы более низких групп разрешены только до Ру 25 и только для сред, не относящихся к опасным веществам. Отсюда и разница в цене при одном типоразмере.

Чем заменить фланец по ГОСТ 12820-80, если он указан в проекте?+

Прямая замена — фланец того же Ду и Ру по ГОСТ 33259-2015: присоединительные размеры ряда 1 совпадают, поэтому новый фланец встаёт на место старого без переделки. ГОСТ 33259-2015 свёл в один документ прежние ГОСТ 12815-80 — 12822-80, и в приложении Г приведены таблицы перевода обозначений. В спецификации достаточно указать новый стандарт и то же сочетание Ду и Ру.

Какую прокладку ставить на это соединение?+

Для уплотнительной поверхности исполнения В (соединительный выступ) берут плоскую прокладку — паронит, ПТФЭ или спирально-навитую с ограничительным кольцом. По таблице А.1 ГОСТ 33259-2015 исполнение В рекомендовано до Ру 25, а для опасных сред — до Ру 40; выше нужны шип-паз или выступ-впадина. Для пищевых линий выбирают прокладку с допуском на контакт с продуктом.

Что означает буква В в обозначении фланца?+

Буква В в обозначении — исполнение уплотнительной поверхности, соединительный выступ. Это самое распространённое исполнение: плоская поверхность с приподнятым пояском под прокладку. Другие исполнения — А (плоскость), С и L (шип), D и М (паз), J (под прокладку овального сечения). Стыкуются между собой не любые: шип идёт в паз, выступ во впадину, а В соединяется с В.
