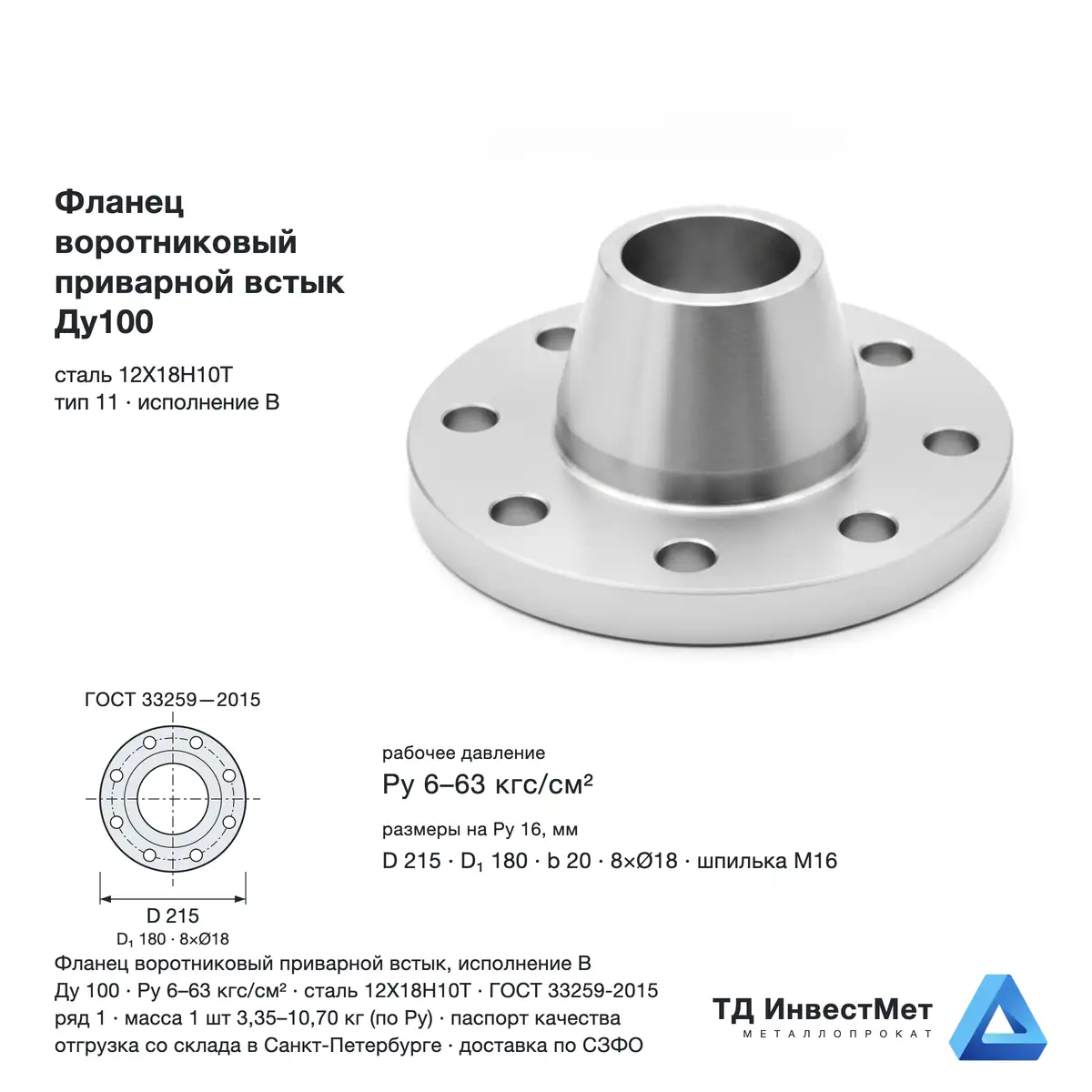

Фланец воротниковый приварной встык Ду100 12Х18Н10Т ГОСТ 33259-2015

В наличии

от 3 710₽ / шт

Цену и наличие подтвердим за 15 минут — зависит от объёма, резки и доставки. Технические характеристики и таблица — в подробном описании ниже.

Запросить цену и наличие

info@invprom.ru

Позвонить MAX Telegram

Сертификат завода Резка в размер Доставка по СПб и ЛО

Цена указана за штуку. Вес партии и срок поставки подтвердит менеджер.

Количество

шт

1 шт 5 шт 10 шт 25 шт

—

ориентировочно

В корзину

Информация о товарах и ценах не является публичной офертой (ст. 437 ГК РФ). Рынок металлопроката меняется ежедневно — актуальную цену, наличие и точный вес партии подтверждает менеджер при оформлении заказа.

Купить фланец воротниковый Ду100 нержавеющий в Санкт-Петербурге

Фланец нержавеющий приварной встык, воротниковый (тип 11), сталь 12Х18Н10Т — со склада в Санкт-Петербурге: аустенитная хромоникелевая сталь со стабилизацией титаном, стойкая к пару, слабым кислотам и пищевым средам. Применение — подключение насосов, фильтров и теплообменников на технологических линиях, узлы регулирования и запорной арматуры. Присоединительные размеры по ГОСТ 33259-2015, ряд 1, уплотнительная поверхность исполнения В. Отгружаем с паспортом качества на партию. Комплектуем с нержавеющей трубой 12Х18Н10Т под приварку, подбираем шпильки и гайки А4 для фланцевых соединений, возможна доставка по СПб, ЛО и СЗФО. На ходовом Ру 16 соединение собирается на 8 шпильках М16, масса одного фланца в зависимости от давления — от 3,35 до 10,70 кг.

12Х18Н10ТДу 100Ру 6–63ГОСТ 33259-2015

Технические характеристики — фланец воротниковый Ду100

Ру, кгс/см²	Группа контроля	Наружный Ø D, мм	Ø окружности болтов D₁, мм	Толщина b, мм	Отверстия	Шпилька	Масса 1 шт, кг	Цена, ₽/шт
6	IV	205	170	16	4 × Ø18 мм	М16	3,35	3 710
10	IV	215	180	20	8 × Ø18 мм	М16	4,70	4 470
16	IV	215	180	20	8 × Ø18 мм	М16	4,90	5 080
25	IV	230	190	24	8 × Ø22 мм	М20	6,58	6 320
40	IV	230	190	26	8 × Ø22 мм	М20	7,40	7 630
63	IV	250	200	32	8 × Ø26 мм	М24	10,70	9 550

Важно при комплектации: Тип 11 изготавливают только из поковки, штамповки или точением из сортового проката — лист по ГОСТ не допускается. Тип 01 можно из листа, в том числе сварным с полным проваром и контролем шва. Отсюда разница в цене и в ресурсе. Подберём ответные детали.

Частые вопросы

Сколько шпилек нужно на фланец Ду100 Ру16 и какого размера?+

На соединение Ду100 Ру16 нужно 8 шпилек М16 — по числу отверстий во фланце. Отверстия Ø18 мм расположены по окружности Ø180 мм. На фланцевое соединение шпилек берут вдвое меньше, чем отверстий в паре фланцев: каждая проходит насквозь через оба. Крепёж выбирают того же структурного класса, что и фланец, — для 12Х18Н10Т это аустенитная группа А4. Затягивают крест-накрест в два-три круга.

Чем фланец группы контроля IV отличается от обычного?+

Группа контроля IV по таблице 13 ГОСТ 33259-2015 — это расширенная приёмка заготовки: помимо химического анализа и твёрдости проводят испытания механических свойств и неразрушающий контроль каждой заготовки. Такие фланцы допускаются до Ру 160 для всех сред, включая опасные. Фланцы более низких групп разрешены только до Ру 25 и только для сред, не относящихся к опасным веществам. Отсюда и разница в цене при одном типоразмере.

Плоский фланец или воротниковый — что выбрать?+

Плоский (тип 01) дешевле и проще в монтаже, его берут на статичные линии до Ру 25. Воротниковый (тип 11) имеет конический переход к трубе, равномернее распределяет нагрузку и держит вибрацию, температурные циклы и давление до Ру 160. Есть и формальное ограничение: типы 01 и 02 применяют при температуре не ниже минус 40 °C, у типа 11 такого ограничения нет.

Что означает буква В в обозначении фланца?+

Буква В в обозначении — исполнение уплотнительной поверхности, соединительный выступ. Это самое распространённое исполнение: плоская поверхность с приподнятым пояском под прокладку. Другие исполнения — А (плоскость), С и L (шип), D и М (паз), J (под прокладку овального сечения). Стыкуются между собой не любые: шип идёт в паз, выступ во впадину, а В соединяется с В.

Нужен ли паспорт и сертификат на фланцы?+

Да, на партию выдаём паспорт качества с указанием марки стали, номера плавки, группы контроля и стандарта. Для объектов, где требуется группа контроля IV, в паспорте фиксируют результаты механических испытаний и неразрушающего контроля. Форма паспорта приведена в приложении Д ГОСТ 33259-2015. Без паспорта фланец нельзя поставить на поднадзорный трубопровод.
