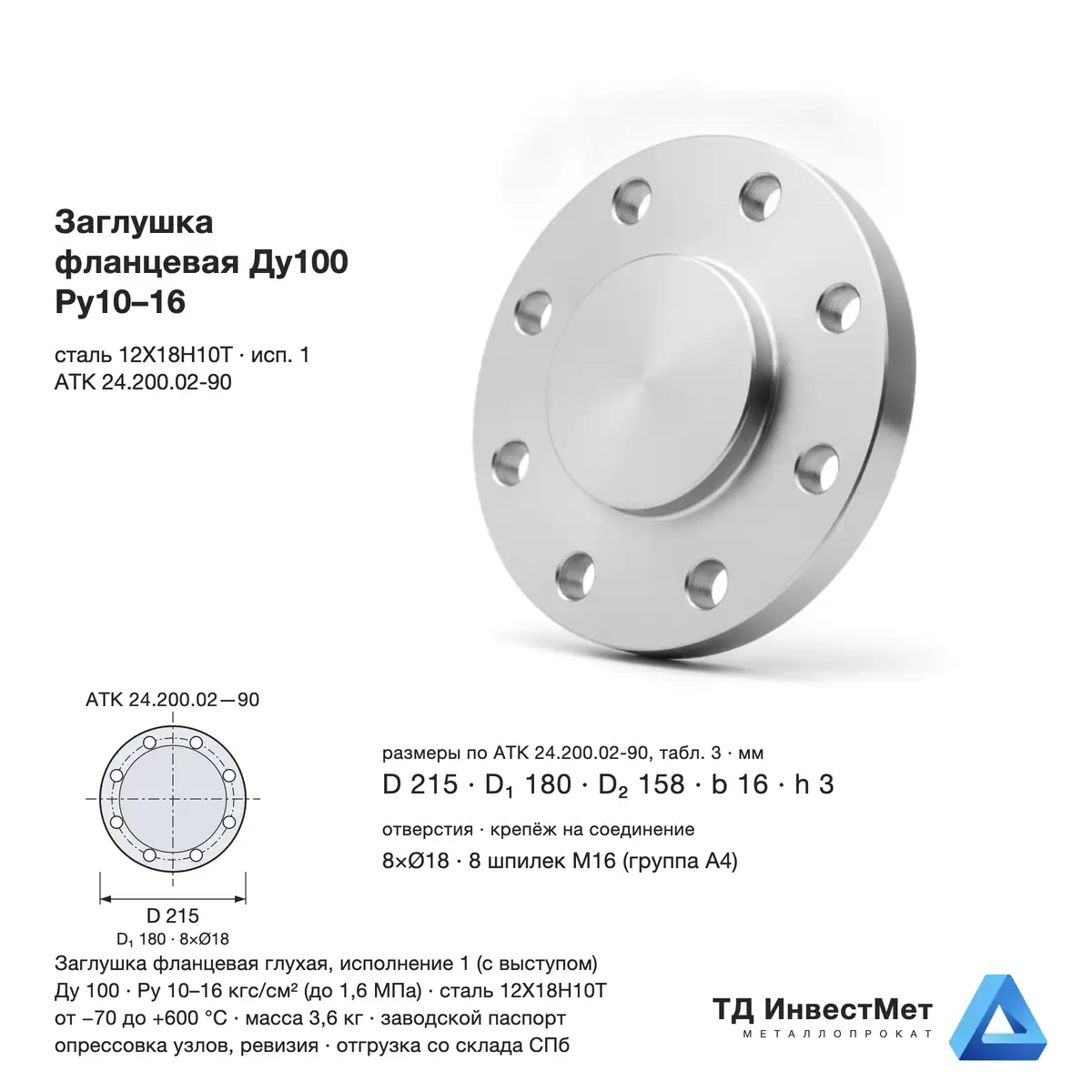

Заглушка фланцевая нержавеющая Ду100 Ру10-16 исп.1 Ст.12Х18Н10Т АТК 24.200.02.90

В наличии

от 4 250₽ / шт

Цену и наличие подтвердим за 15 минут — зависит от объёма, резки и доставки. Технические характеристики и таблица — в подробном описании ниже.

Запросить цену и наличие

info@invprom.ru

Позвонить MAX Telegram

Сертификат завода Резка в размер Доставка по СПб и ЛО

Цена указана за штуку. Вес партии и срок поставки подтвердит менеджер.

Количество

шт

1 шт 5 шт 10 шт 25 шт

—

ориентировочно

В корзину

Информация о товарах и ценах не является публичной офертой (ст. 437 ГК РФ). Рынок металлопроката меняется ежедневно — актуальную цену, наличие и точный вес партии подтверждает менеджер при оформлении заказа.

Купить заглушку фланцевую нержавеющую Ду100 Ру10-16 в Санкт-Петербурге

Заглушка фланцевая нержавеющая (глухой фланец, фланцевая крышка) Ду100 Ру 10-16 — со склада в Санкт-Петербурге: на этом диаметре заглушку ставят там, где отвод сделан с запасом: под будущую линию, под резервный насос, под врезку следующей очереди. Пока отвод не нужен, глухой фланец держит среду наравне с трубой, а когда линию продолжат, его просто снимут и поставят ответный фланец. При верхнем давлении диапазона осевое усилие от среды на тарелку — около 31,4 кН, то есть примерно 3,9 кН на каждую из 8 шпилек М16. Основную часть момента затяжки при этом забирает не давление, а обжатие прокладки, поэтому тянут крест-накрест и в несколько кругов. Основа марки — 18% хрома и 10% никеля: хром даёт пассивную плёнку, никель держит аустенитную структуру и пластичность на морозе, титан страхует шов от межкристаллитной коррозии (МКК). Подбираем в один заказ фланцы нержавеющие и шпильки и гайки А4, возможна доставка по СПб и ЛО.

12Х18Н10ТДу 100Ру 10-16до 600 °C

Технические характеристики — заглушка фланцевая Ду100 Ру10-16

Параметр	Значение
Обозначение	Заглушка 1-100-Ру10-16-Ст.12Х18Н10Т АТК 24.200.02-90
Тип	фланцевая глухая, исполнение 1 (с соединительным выступом)
Условный проход	Ду100
Условное давление	Ру 10-16 кгс/см² (до 1,6 МПа)
Наружный диаметр D	215 мм
Ø окружности отверстий D₁	180 мм
Ø соединительного выступа D₂	158 мм
Толщина тарелки b	16 мм
Высота выступа h	3 мм
Отверстия	8 × Ø18 мм
Крепёж на соединение	8 шпилек М16 (группа А4)
Масса 1 шт.	3,6 кг
Штук в 1 тонне	≈ 278
Марка стали	12Х18Н10Т (аналог AISI 321)
Рабочая температура	от минус 70 до плюс 600 °C (диапазон АТК)
Размеры по	АТК 24.200.02-90, табл. 3

Важно при комплектации: уплотнительная поверхность исполнения 1 — соединительный выступ; ответный фланец должен быть с таким же выступом (исполнение В по ГОСТ 33259-2015). С фланцем «шип-паз» или «выступ-впадина» такая заглушка не собирается. Подберём фланцы нужного исполнения и крепёж А4.

Частые вопросы

Сколько весит фланцевая заглушка Ду100?+

Около 3,6 кг. Это масса по АТК 24.200.02-90 — стандарт считает её для плотности 7850 кг/м³, то есть для углеродистой стали. Аустенитная 12Х18Н10Т чуть плотнее, 7900 кг/м³, поэтому реальная масса нержавеющей заглушки примерно на 0,6 % выше — разница в пределах допуска на прокат и на практике не учитывается. На весе строят логистику: в тонне таких заглушек около 278 штук.

Можно ли поставить заглушку Ру 6 на линию с давлением выше?+

Нет. Заглушка на Ру 6 рассчитана на 0,6 МПа, и дело не только в толщине: у неё меньше наружный диаметр и другая болтовая окружность, поэтому она просто не совпадёт с фланцем более высокого давления по отверстиям. Обратный вариант допустим — заглушка на большее Ру на линии с меньшим давлением работает с запасом, если совпадают присоединительные размеры. Отдельно учитывают гидроиспытания: пробное давление выше рабочего, и подбирать надо по нему.

Есть ли аналог этой заглушки по ГОСТ 34785-2021?+

Да, но это не прямая замена. ГОСТ 34785-2021 нормирует те же фланцевые заглушки и действует параллельно с АТК 24.200.02-90 — ни один из документов другой не отменяет. Отличия: у ГОСТ семь исполнений вместо пяти (добавлены L и M под фторопластовую прокладку), расширен размерный ряд, а на давлениях выше 1,0 МПа толщина заглушки больше на 2-18 мм при том же Ду. Часть присоединительных размеров и число отверстий тоже отличается. Если в проекте указан ГОСТ 34785-2021, подбирать надо по нему, а не по АТК.

Какой наружный диаметр и толщина у заглушки Ду100?+

Наружный диаметр 215 мм, толщина тарелки 16 мм. Болтовая окружность проходит по Ø180 мм, соединительный выступ имеет диаметр Ø158 мм и высоту 3 мм, отверстий 8 штук диаметром Ø18 мм под шпильку М16. Все размеры — по таблице 3 АТК 24.200.02-90 для исполнения 1. Ряд присоединительных размеров АТК построен на фланцах ГОСТ 12815-80 и в большинстве строк совпадает с ГОСТ 33259-2015 — но наружный диаметр и болтовую окружность ответного фланца перед заказом стоит сверить по проекту.
