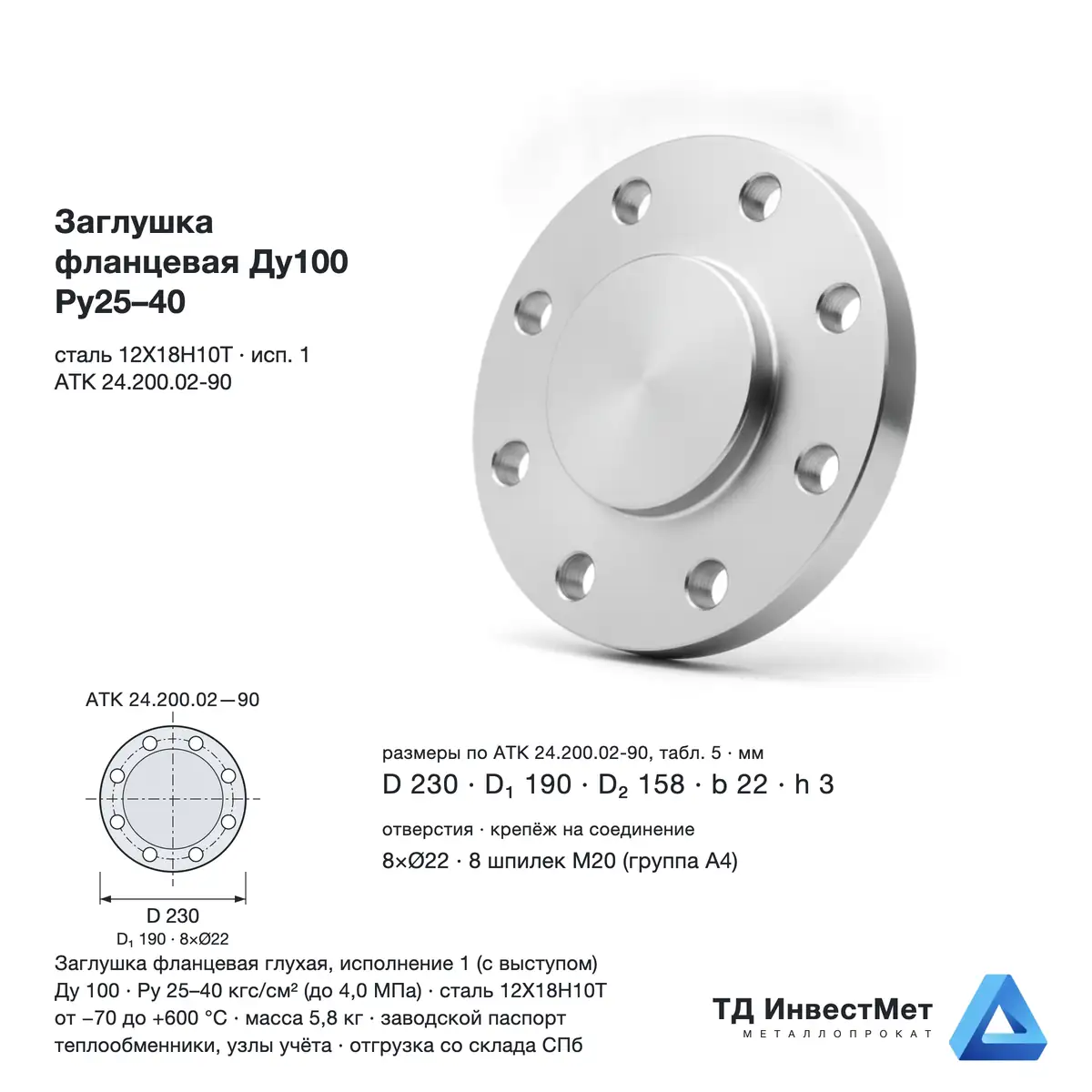

Заглушка фланцевая нержавеющая Ду100 Ру25-40 исп.1 Ст.12Х18Н10Т АТК 24.200.02.90

В наличии

от 6 560₽ / шт

Цену и наличие подтвердим за 15 минут — зависит от объёма, резки и доставки. Технические характеристики и таблица — в подробном описании ниже.

Запросить цену и наличие

info@invprom.ru

Позвонить MAX Telegram

Сертификат завода Резка в размер Доставка по СПб и ЛО

Цена указана за штуку. Вес партии и срок поставки подтвердит менеджер.

Количество

шт

1 шт 5 шт 10 шт 25 шт

—

ориентировочно

В корзину

Информация о товарах и ценах не является публичной офертой (ст. 437 ГК РФ). Рынок металлопроката меняется ежедневно — актуальную цену, наличие и точный вес партии подтверждает менеджер при оформлении заказа.

Купить заглушку фланцевую нержавеющую Ду100 Ру25-40 в Санкт-Петербурге

Заглушка фланцевая нержавеющая (глухой фланец, фланцевая крышка) Ду100 Ру 25-40 — со склада в Санкт-Петербурге: средний диаметр — рабочая зона цеховых коллекторов: заглушают неиспользуемый отвод гребёнки в котельной или ЦТП, конец магистрали до следующей очереди строительства, патрубок аппарата на время ревизии. Фланцевое соединение позволяет вскрыть участок для осмотра и собрать обратно с новой прокладкой. Проходное сечение, которое перекрывает деталь, — Ду100; давление действует на всю площадь тарелки, поэтому она работает как защемлённая по контуру круглая пластина, а не как фланец, опёртый на трубу. Хромоникелевая аустенитная сталь 12Х18Н10Т (аналог AISI 321) немагнитна в поставочном состоянии, держит пар, конденсат, слабые кислоты и щёлочи, а также питьевую воду с остаточным хлором. Собираем узел целиком — с тройниками и переходами, отгрузка по СПб и ЛО.

12Х18Н10ТДу 100Ру 25-40до 600 °C

Технические характеристики — заглушка фланцевая Ду100 Ру25-40

Параметр	Значение
Обозначение	Заглушка 1-100-Ру25-40-Ст.12Х18Н10Т АТК 24.200.02-90
Тип	фланцевая глухая, исполнение 1 (с соединительным выступом)
Условный проход	Ду100
Условное давление	Ру 25-40 кгс/см² (до 4,0 МПа)
Наружный диаметр D	230 мм
Ø окружности отверстий D₁	190 мм
Ø соединительного выступа D₂	158 мм
Толщина тарелки b	22 мм
Высота выступа h	3 мм
Отверстия	8 × Ø22 мм
Крепёж на соединение	8 шпилек М20 (группа А4)
Масса 1 шт.	5,8 кг
Штук в 1 тонне	≈ 172
Марка стали	12Х18Н10Т (аналог AISI 321)
Рабочая температура	от минус 70 до плюс 600 °C (диапазон АТК)
Размеры по	АТК 24.200.02-90, табл. 5

Важно при комплектации: крепёж под нержавеющую заглушку берут аустенитной группы А4 (или А2 для менее агрессивных сред) — оцинкованные шпильки в паре с нержавейкой образуют гальванопару и ржавеют первыми, а на разборке прикипают. Шпильки и гайки подбираем по числу отверстий и длине под суммарную толщину пакета.

Частые вопросы

Можно ли поставить заглушку Ру 6 на линию с давлением выше?+

Нет. Заглушка на Ру 6 рассчитана на 0,6 МПа, и дело не только в толщине: у неё меньше наружный диаметр и другая болтовая окружность, поэтому она просто не совпадёт с фланцем более высокого давления по отверстиям. Обратный вариант допустим — заглушка на большее Ру на линии с меньшим давлением работает с запасом, если совпадают присоединительные размеры. Отдельно учитывают гидроиспытания: пробное давление выше рабочего, и подбирать надо по нему.

Что такое соединительный выступ и зачем он нужен?+

Это невысокий кольцевой поясок на уплотнительной поверхности, на который ложится прокладка. У этой заглушки он имеет диаметр Ø158 мм и высоту 3 мм. Выступ выполняет две задачи: центрирует прокладку и концентрирует усилие затяжки на узкой кольцевой площадке, за счёт чего удельное давление на прокладку растёт и соединение герметизируется меньшим моментом. Ответный фланец должен быть с такой же поверхностью — исполнение В по ГОСТ 33259-2015. С фланцами «шип-паз» или «выступ-впадина» эта заглушка не собирается.

Нержавеющая заглушка или углеродистая — когда переплата оправдана?+

Нержавеющую берут там, где линия несёт коррозионно-активную среду или где важна чистота: пищевые и фармацевтические производства, водоподготовка, оборотная вода с хлоридами, растворы реагентов, влажный пар. Второй довод — ресурс на разборном соединении: у углеродистой заглушки уплотнительная поверхность за несколько лет во влажной среде покрывается коррозией, и при следующей сборке герметичность приходится добирать затяжкой. Нержавеющая после демонтажа остаётся чистой и идёт в дело повторно. На сухих неагрессивных средах переплата не окупается.

Как подобрать прокладку под заглушку Ду100?+

По диаметру соединительного выступа: наружный диаметр прокладки не должен выходить за Ø158 мм, внутренний — не должен перекрывать проходное сечение. Материал выбирают по среде и температуре: безасбестовый паронит для воды и пара умеренных параметров, спирально-навитая с графитом для пара и высоких температур, фторопласт или пищевой силикон для продуктовых и фармацевтических линий. Толщина обычно 2-3 мм. Прокладку меняют при каждой переборке — обжатая повторно не уплотняет.

Какой наружный диаметр и толщина у заглушки Ду100?+

Наружный диаметр 230 мм, толщина тарелки 22 мм. Болтовая окружность проходит по Ø190 мм, соединительный выступ имеет диаметр Ø158 мм и высоту 3 мм, отверстий 8 штук диаметром Ø22 мм под шпильку М20. Все размеры — по таблице 5 АТК 24.200.02-90 для исполнения 1. Ряд присоединительных размеров АТК построен на фланцах ГОСТ 12815-80 и в большинстве строк совпадает с ГОСТ 33259-2015 — но наружный диаметр и болтовую окружность ответного фланца перед заказом стоит сверить по проекту.
