Заглушка нержавеющая

Заглушки нержавеющие — фланцевые по АТК 24.200.02-90 и эллиптические приварные по ГОСТ 17379-2001, сталь 12Х18Н10Т — со склада в Санкт-Петербурге. Фланцевые закрывают линию разъёмно: Ду 15-500 мм, исполнение 1 с соединительным выступом, на условные давления от Ру 6 до Ру 40. Эллиптические заваривают торец наглухо: наружные диаметры от 38 до 159 мм под российский ряд труб. Отгружаем с паспортом качества на партию, счёт с НДС 22% выставляем за 15 минут.

Фланцевая или приварная: чем отличаются

В разделе два принципиально разных изделия. Они решают одну задачу — перекрыть конец трубопровода — но живут по разным правилам и нормируются разными документами.

Почему в названии стоит Ру 10-40, а не одно давление

Это первое, обо что спотыкаются при заказе. В прайсе рядом стоят «Ру 6», «Ру 10-16», «Ру 25-40» и «Ру 10-40» — и кажется, что часть позиций описана небрежно. На самом деле диапазон в обозначении отражает устройство самого АТК 24.200.02-90.

Стандарт задаёт размеры заглушек исполнения 1 пятью таблицами — по одной на каждое условное давление от 0,6 до 4,0 МПа. Но заполнены эти таблицы не целиком: для части условных проходов вместо собственной строки стоит сноска, отсылающая к другой таблице. Смысл простой — на малых и средних диаметрах присоединительная геометрия фланцевого соединения от давления почти не зависит, и завод делает одну деталь на несколько ступеней Ру сразу.

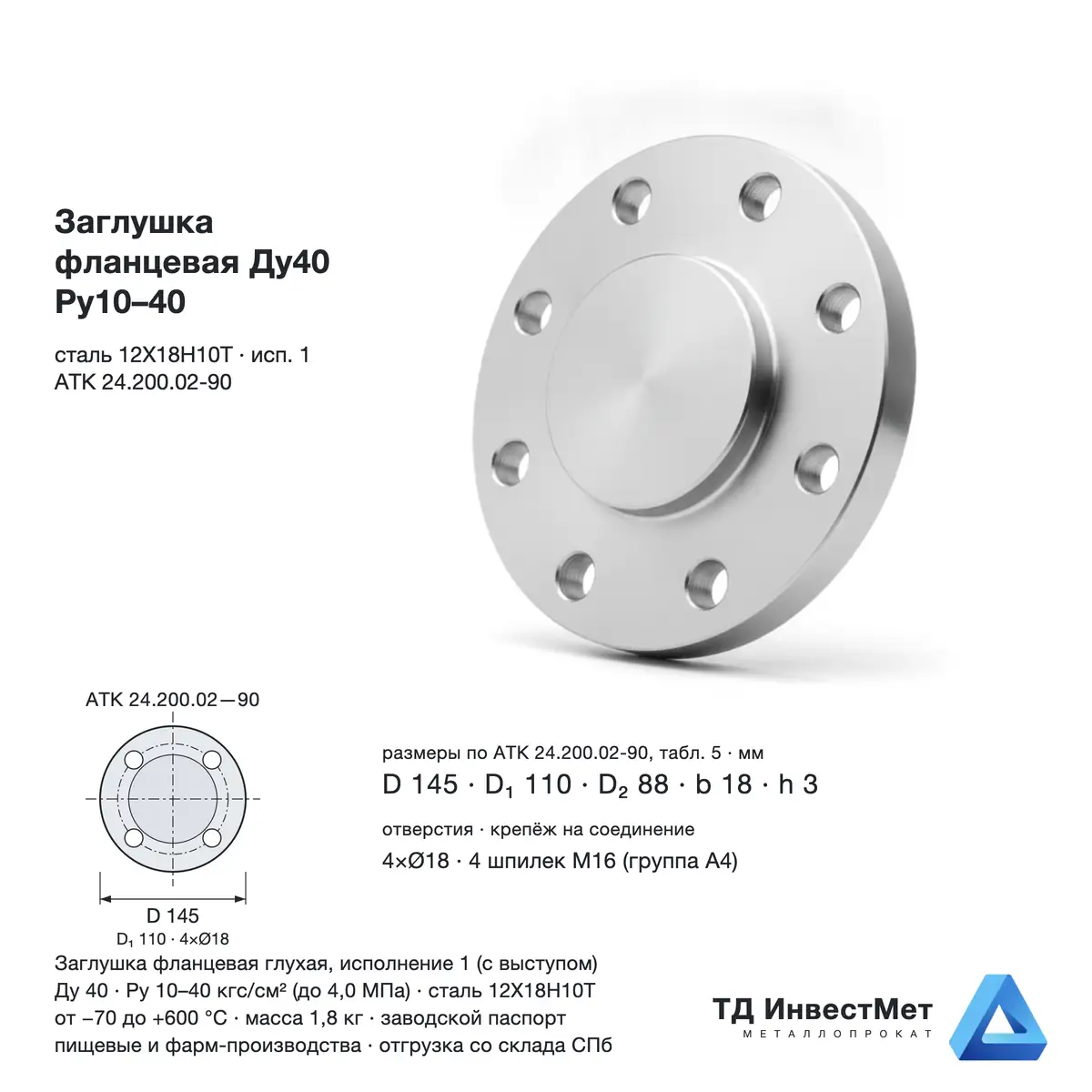

Отсюда и обозначения. На Ду 15-50 таблицы Ру 10, Ру 16 и Ру 25 ведут к таблице 5, поэтому одна заглушка закрывает весь диапазон и записывается как Ру 10-40. На Ду 65-150 к таблице 3 ведёт только Ру 10, и деталь получается общей для двух ступеней — Ру 10-16; а Ру 25 и Ру 40 на этих диаметрах сходятся в таблице 5, давая Ру 25-40. От Ду 200 сноски заканчиваются: там у каждого давления собственная строка, свой наружный диаметр и своё число отверстий, поэтому в прайсе стоят отдельные позиции Ру 6, Ру 10 и Ру 16.

Практический вывод один. До Ду 150 достаточно попасть в диапазон — заглушка Ру 10-40 сядет и на линию Ру 10, и на Ру 40. От Ду 200 диапазонов нет, и деталь соседнего давления на ваш фланец физически не встанет: не совпадут ни болтовая окружность, ни отверстия. Сверяйте оба числа — и условный проход, и условное давление.

Как подобрать заглушку под задачу

Размеры, давления и вес

Справочная сводка по группам типоразмеров: что есть на складе, в каких исполнениях по давлению и сколько весит одна деталь. Массы фланцевых заглушек — по таблицам АТК 24.200.02-90, эллиптических — по таблице 2 ГОСТ 17379-2001; обе нормы считают массу при плотности 7850 кг/м³, а аустенитная сталь плотнее примерно на 0,6 %.

У фланцевых заглушек на карточке каждой позиции указаны все присоединительные размеры: наружный диаметр, диаметр окружности отверстий, диаметр соединительного выступа, толщина тарелки, число и диаметр отверстий, номинальный размер шпильки. Эти же значения нужны, чтобы подобрать ответный фланец и крепёж.

Марка стали, среды и температура

Весь раздел — сталь 12Х18Н10Т, аустенитный хромоникелевый класс, ближайший международный аналог AISI 321. Основа марки: около 18 % хрома, который даёт пассивную плёнку, и 10 % никеля, который держит аустенитную структуру и пластичность на морозе. Титан в составе связывает углерод и не даёт хрому уйти в карбиды по границам зёрен при нагреве — именно поэтому стабилизированную сталь предпочитают там, где деталь варят, а шов потом греется повторно.

Рабочий диапазон фланцевых заглушек АТК 24.200.02-90 задаёт от минус 70 до плюс 600 °C. Сталь стойка к пару и конденсату, питьевой и деминерализованной воде, слабым кислотам и щелочам, пищевым средам и моющим растворам безразборной санитарной промывки. На объектах Санкт-Петербурга и Ленинградской области это котельные и тепловые пункты, водоподготовка, пищевые и фармацевтические производства, очистные сооружения, обвязка резервуарных парков.

Ограничения у марки обычные для аустенитных сталей без молибдена: концентрированную серную кислоту и горячие концентрированные растворы хлоридов 12Х18Н10Т не держит — там нужны марки типа 10Х17Н13М2Т. Отдельно про крепёж: шпильки и гайки под нержавеющую заглушку берут аустенитной группы А4, реже А2. Оцинкованный или чёрный крепёж в паре с нержавейкой образует гальванопару, ржавеет первым и прикипает на разборке.

АТК 24.200.02-90, ГОСТ 17379-2001 и ГОСТ 34785-2021

Фланцевые заглушки в России выпускают по двум документам сразу, и это регулярно вызывает вопросы. АТК 24.200.02-90 — отраслевой альбом типовых конструкций 1990 года, по нему сделана основная масса того, что стоит на действующих объектах. Он задаёт пять исполнений уплотнительной поверхности: с соединительным выступом (1), с выступом (2), с шипом (3), под прокладку овального сечения (4) и с впадиной (5). Наш склад — исполнение 1, самое массовое: плоская площадка с невысоким выступом под мягкую прокладку.

ГОСТ 34785-2021 — более новый межгосударственный стандарт на те же изделия. Он не отменяет альбом: оба документа правомерны, и заглушки по новому стандарту не заменяют заглушки по старому автоматически. Отличий три. Исполнений семь вместо пяти — добавлены два под фторопластовую прокладку, что позволяет собирать пару «фланец и заглушка» в обратном порядке. Размерный ряд расширен, появились типоразмеры, которых в альбоме не было. И главное для практики: на давлениях выше 1,0 МПа толщина заглушки по новому стандарту больше на 2-18 мм, а часть присоединительных размеров и число болтовых отверстий отличается. Если стандарт указан в проекте — подбирайте по нему.

ГОСТ 17379-2001 нормирует эллиптические приварные заглушки и построен на двух рядах диаметров. Исполнение 1 идёт по международному ряду, гармонизированному с ИСО 3419-81: 21,3; 26,9; 33,7; 42,4; 48,3; 60,3 мм и далее. Исполнение 2 — по российскому сортаменту труб: 32; 38; 45; 57; 76; 89; 108; 133; 159 мм. Ряды не совпадают, и деталь одного исполнения к трубе другого ряда не подходит: например, вместо привычных 159 мм в международном ряду стоит 168,3 мм. Наш склад — исполнение 2, под российскую нержавеющую трубу. Общие технические условия на эти детали задаёт ГОСТ 17380-2001, он же распространяется на отводы, тройники и переходы того же раздела.
