Купить тройник нержавеющий ГОСТ 17376 в СПб

Тройники стальные приварные из нержавейки (Т-образные фитинги под сварку встык) — со склада в Санкт-Петербурге. Деталь, которая делит поток на два направления или собирает два в один. В разделе — равнопроходные и переходные тройники из стали 12Х18Н10Т с геометрией по ГОСТ 17376-2001: международный ряд диаметров от 21,3 до 48,3 мм и российский от 32 до 325 мм. Отгружаем с крытого склада, на каждую партию — паспорт качества.

Что нужно знать до заказа. У тройника не один размер, а два: магистраль — та труба, по которой идёт сквозной поток, и ответвление — ветка, уходящая под прямым углом. Если оба совпадают, тройник равнопроходный; если ветка меньше — переходный, и тогда в обозначении стоят подряд четыре числа: диаметр и стенка магистрали, диаметр и стенка ответвления. Порядок жёсткий, магистраль всегда первая. Второе, что стоит проверить заранее, — существует ли ваша пара размеров в таблицах стандарта: нормирован не любой набор, а конкретный перечень. Ответные нержавеющие трубы, отводы и переходы подберём в тот же заказ.

Равнопроходный или переходный: чем отличаются

Оба типа лежат в одном разделе и делают одно — создают ответвление от линии. Разница в диаметре ветки, и она тянет за собой всё остальное: и запись в спецификации, и число размеров, которые нужно свести с трубой, и поведение узла под давлением.

Признак	Равнопроходный	Переходный
Диаметры концов	все три одинаковые	ответвление меньше магистрали
В обозначении	два числа: диаметр и стенка	четыре числа: магистраль, затем ответвление
Кромки под сварку	одна разделка на все три конца	две разные разделки, стенки отличаются
Зона сопряжения	нагружена симметрично	несимметрична, радиус скругления критичнее
Что делит поток	примерно пополам при равном перепаде	основная часть идёт прямо, в ветку — доля по расчёту
Типовая задача	разветвление магистрали, гребёнка, кольцевая линия	отбор на насос, прибор, фильтр, промывочную линию
Сколько пар нормировано	любой диаметр из ряда	только перечисленные пары, обычно две на магистраль
Наш склад	21,3-48,3 мм по международному ряду, 32-325 мм по российскому	магистрали 57, 76, 89, 108 и 133 мм

Как читать обозначение тройника

В прайсах и спецификациях запись выглядит по-разному, и от этого возникает половина ошибок при заказе. Разберём обе формы — заводскую и ту, что даёт сам стандарт.

Стандартная форма приведена в ГОСТ 17376-2001 примерами. Для исполнения 1 пишут номер исполнения и все четыре размера: «Тройник 1-60,3·2,9-48,3·2,6 ГОСТ 17376-2001». Для исполнения 2 цифру исполнения не пишут вовсе — только размеры: «Тройник 76·7 ГОСТ 17376-2001» для равнопроходного. Заводская запись вида «Тройник 2-76×3,5-57×3,0», которая ходит в прайсах, — это сокращение поставщика, где двойка обозначает российский ряд; форме стандарта она не соответствует, но читается однозначно и на подбор не влияет.

Элемент записи	Что означает	Пример
Индекс «П» перед размерами	деталь для трубопровода, подконтрольного органам надзора: та же геометрия, другой комплект документов и объём заводского контроля	Тройник П 76·7
Цифра исполнения	только у исполнения 1 — международный ряд диаметров; у исполнения 2 не ставится	Тройник 1-60,3·2,9
Первая пара чисел	наружный диаметр и толщина стенки магистрали — той трубы, по которой идёт сквозной проход	108×4,0
Вторая пара чисел	наружный диаметр и толщина стенки ответвления; у равнопроходного отсутствует	-76×3,5
Толщина через дробь	стенка на торцах и увеличенная стенка в зоне сопряжения магистрали с ответвлением (п. 4.3 стандарта)	76·7/10
Марка стали	у нас всегда 12Х18Н10Т; в стандартной записи ставится после размеров	-12Х18Н10Т

Практический вывод: при заказе называйте размеры в том же порядке — сначала магистраль, потом ветку. Перестановка даёт другую деталь, и на монтаже это выясняется в худший момент.

Почему в ГОСТ 17376 нет тройников 32 и 38 мм

Это самая частая точка расхождения между прайсом и стандартом, и разбирается она за минуту. Таблица 2 ГОСТ 17376-2001, где нормировано исполнение 2, начинается с наружного диаметра 45 мм — с условного прохода Ду40. Размеров 32 и 38 мм в ней нет ни в одной строке.

При этом у соседних деталей того же семейства российский ряд начинается раньше: у переходов по ГОСТ 17378-2001 он стартует с 25 мм, и деталь Ду25 там совершенно легальна. То есть дело не в том, что ряд труб обрывается, — просто разработчик стандарта на тройники не стал нормировать самые мелкие типоразмеры.

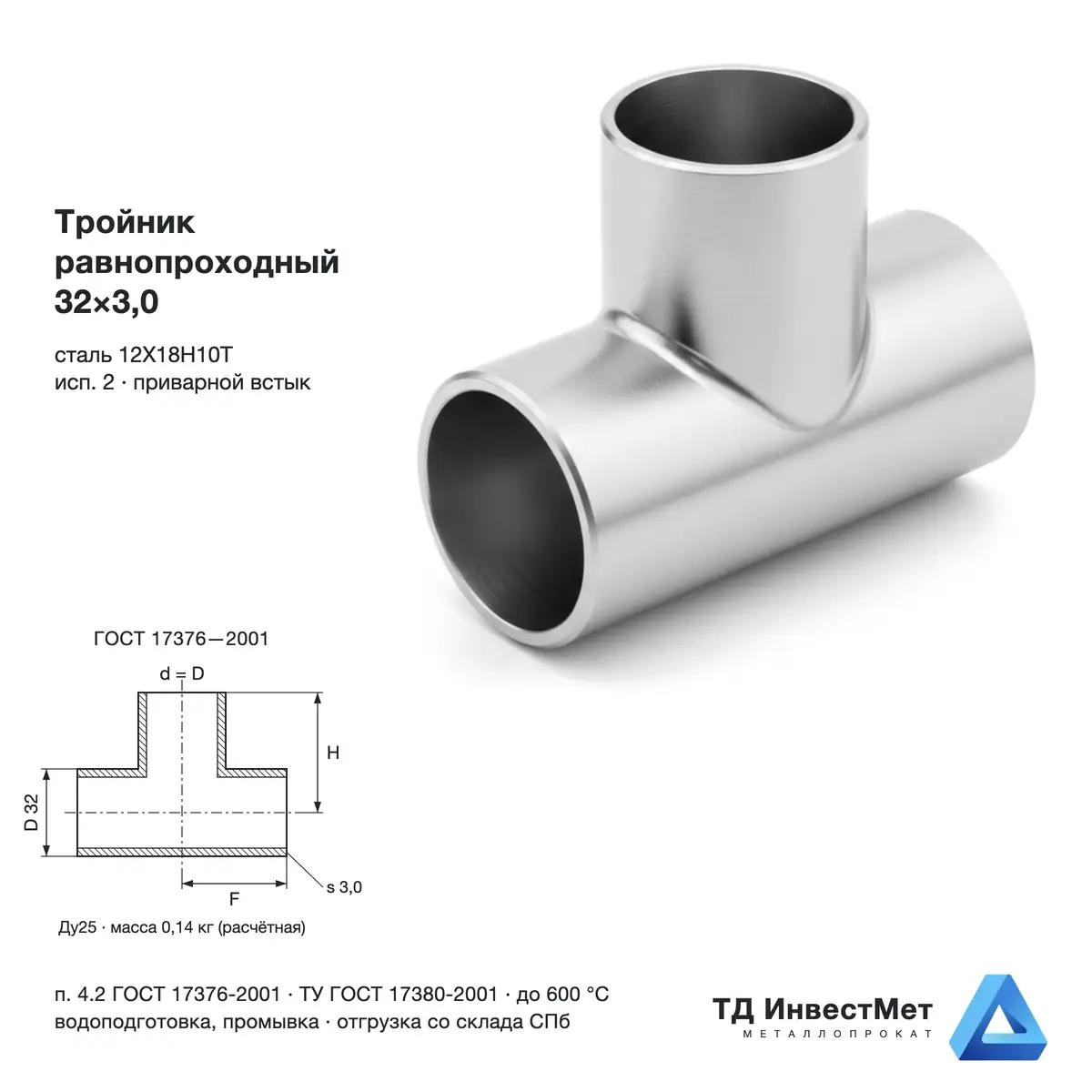

Значит ли это, что тройника 32×3,0 не существует? Нет. Пункт 4.2 того же стандарта прямо говорит: по согласованию между потребителем и изготовителем допускается изготавливать тройники других размеров. Такие детали делают серийно, они есть на складе, но геометрию им задаёт чертёж завода, а не таблица. Практических следствий два: строительные размеры уточняйте по паспорту партии, а в проектную спецификацию такую позицию закладывайте с оговоркой «по п. 4.2 ГОСТ 17376-2001» — иначе на приёмке возникнет вопрос, откуда взялся размер.

По той же причине вне таблиц оказывается часть ходовых сочетаний с нормированной магистралью. Стандарт задаёт для каждой магистрали короткий перечень ответвлений и жёстко связывает толщину ветки с толщиной магистрали — свободного выбора там нет.

Магистраль D, мм	Ответвления по табл. 2	Ходовое, но вне таблицы	Как это подавать в проекте
45	только равнопроходный	—	ветку от 45 мм делают врезкой или по согласованию
57	45	ответвления 32 и 38; стенка магистрали 3,5 мм	по п. 4.2, размеры по чертежу завода

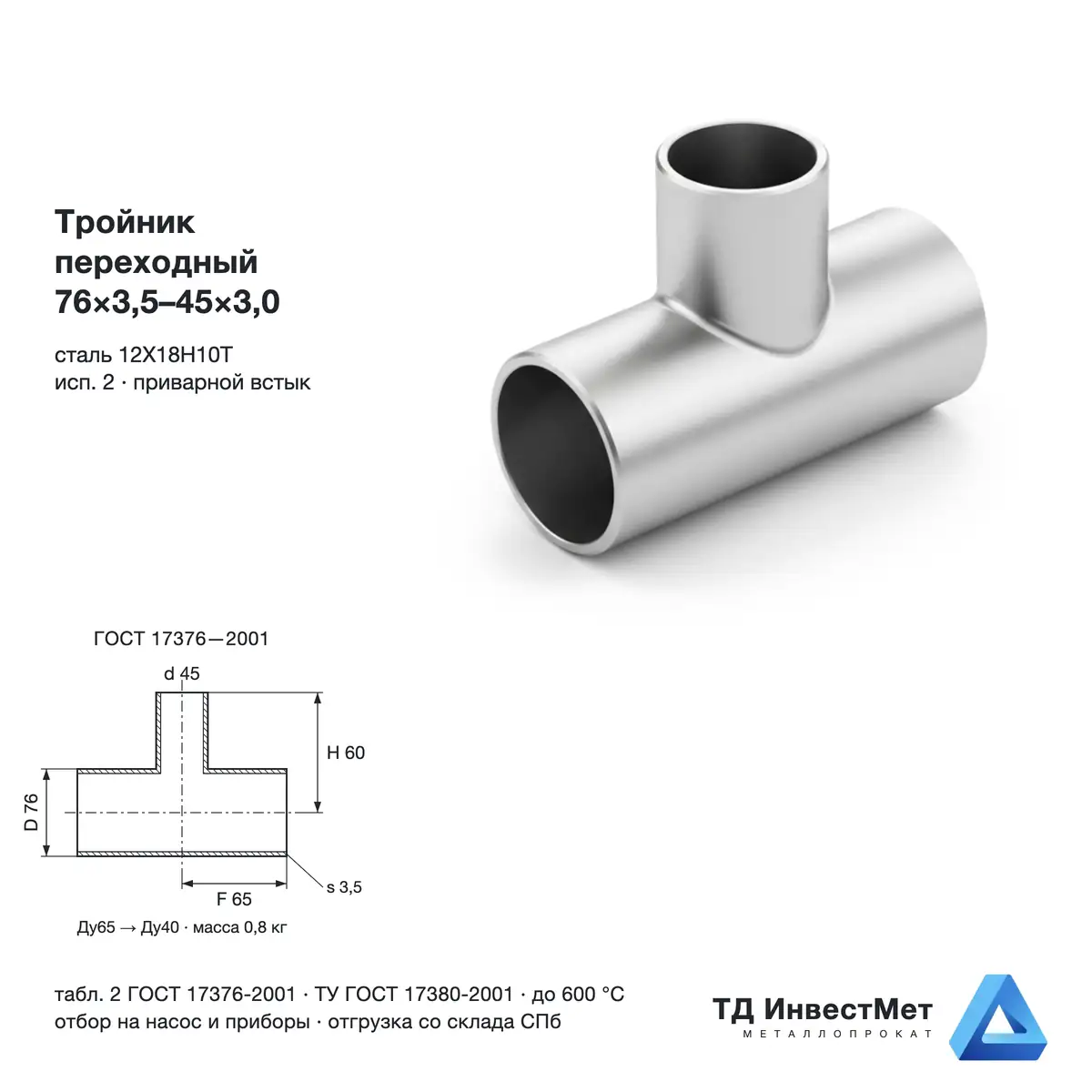

76	45; 57	стенка 4,0 мм (в ряду 3,5; 6,0; 7,0)	по п. 4.2, стенка вне ряда стандарта
89	57; 76	—	обе пары нормированы
108	76; 89	57	по п. 4.2, пара в таблице отсутствует
133	89; 108	—	обе пары нормированы
159	108; 133	—	обе пары нормированы
219	133; 159	—	обе пары нормированы
273	159; 219	—	обе пары нормированы
325	219; 273	—	обе пары нормированы

Проверять это стоит до заказа, а не после. Пара, которой нет в таблице, — не брак и не подделка, но у неё нет табличных F и H, и компоновать узел по справочнику уже нельзя.

Строительные размеры F и H, радиус сопряжения и вес

У тройника два строительных размера вместо одного, и это вторая типовая ошибка компоновки. F — расстояние от оси ответвления до торца магистрали, то есть полная длина магистрали равна двум F. H — расстояние от оси магистрали до торца ответвления. Ключевое: H отмеряется от оси, а не от поверхности трубы, поэтому над магистралью ветка выступает на H минус половину наружного диаметра. Для 108 мм это 80 минус 54, то есть всего 26 мм прямого участка до начала следующей детали.

В таблице 2 есть и третья нормируемая величина — радиус сопряжения r в месте, где ответвление переходит в магистраль. Он растёт с диаметром и именно им штампованная деталь отличается от сварной врезки: скругление снимает концентрацию напряжений в самой нагруженной зоне.

Ду	D, мм	F, мм	Длина магистрали 2F, мм	H, мм	r не менее, мм	Ряд толщин T, мм	Масса равнопроходного, кг
40	45	40	80	40	не задан	2,5; 4,0; 5,0	0,3-0,4
50	57	50	100	45	не задан	3,0; 4,0; 5,0	0,4-0,7
65	76	65	130	60	5	3,5; 6,0; 7,0	0,8-1,6

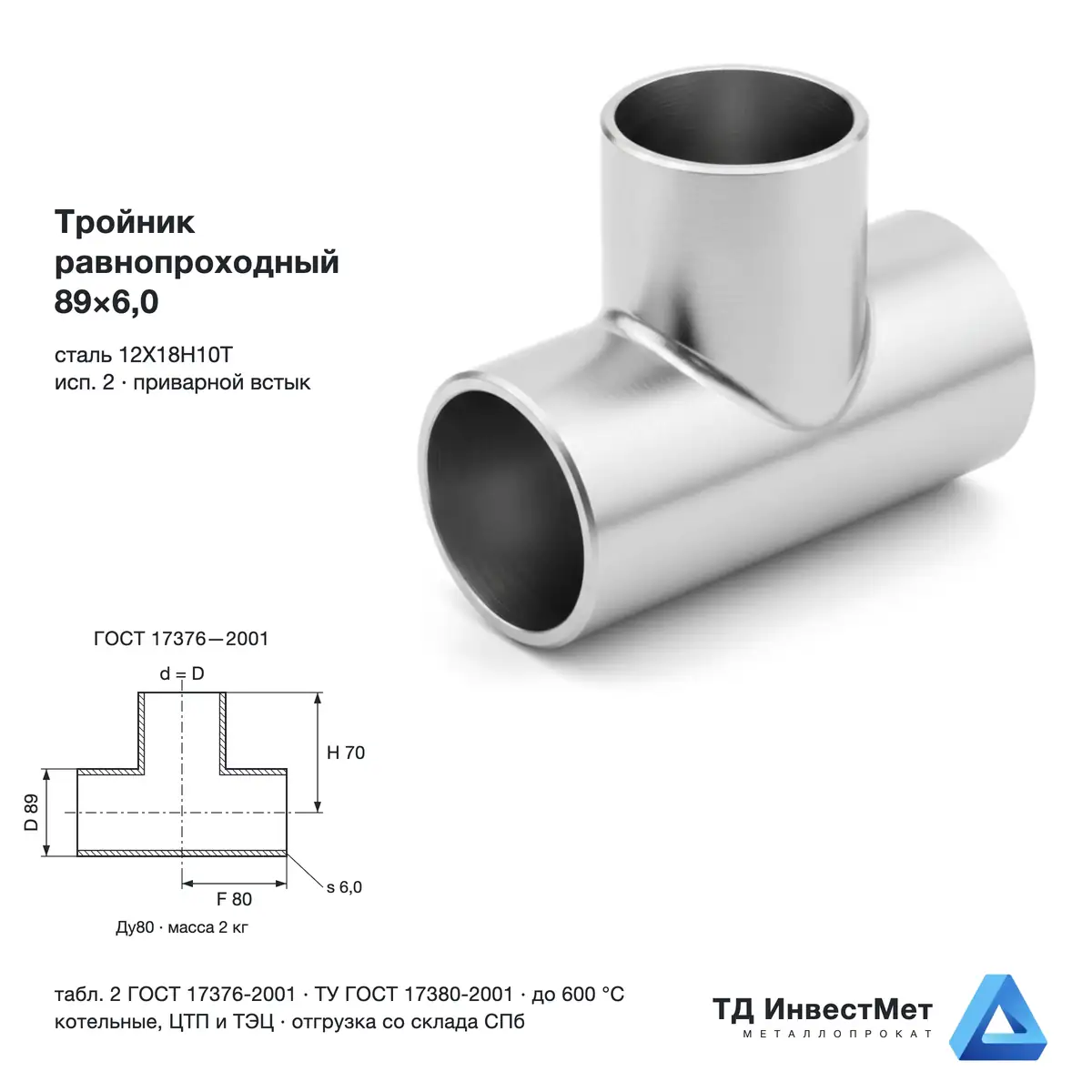

80	89	80	160	70	5	3,5; 6,0; 8,0	1,5-2,7
100	108	100	200	80	5	4,0; 6,0; 8,0; 9,0	2,2-4,9
125	133	110	220	95	6	4,0; 6,0; 8,0; 10,0; 12,0	2,9-8,0
150	159	130	260	110	8	4,5; 6,0; 8,0; 10,0; 12,0	4,8-12,2
200	219	160	320	140	10	6,0; 8,0; 10,0; 12,0; 16,0	10,2-26,6
250	273	190	380	175	12	7,0; 10,0; 12,0; 16,0; 18,0	18,4-46,8
300	325	220	440	200	15	8,0; 10,0; 12,0; 16,0; 22,0	27,4-75,3
350	377	240	480	225	15	10,0; 12,0; 16,0; 20,0	46,0-92,0
400	426	270	540	250	18	10,0; 12,0; 16,0; 18,0	55,5-100,0

Исполнение 1 идёт по международному ряду ИСО 3419-81, и там F и H всегда равны между собой. Строк с ответвлениями в таблице 1 заметно больше: мелкий диаметр разрешено сводить почти с любым соседним из того же ряда.

Ду	D, мм	F = H, мм	Ряд толщин T, мм	Ответвления по табл. 1	Масса равнопроходного, кг
15	21,3	25	2,0; 3,2; 4,0	только равнопроходный	0,19-0,38
20	26,9	29	2,0; 3,2; 4,0	21,3	0,23-0,46
25	33,7	38	2,3; 3,2; 4,5	21,3; 26,9	0,40-0,80

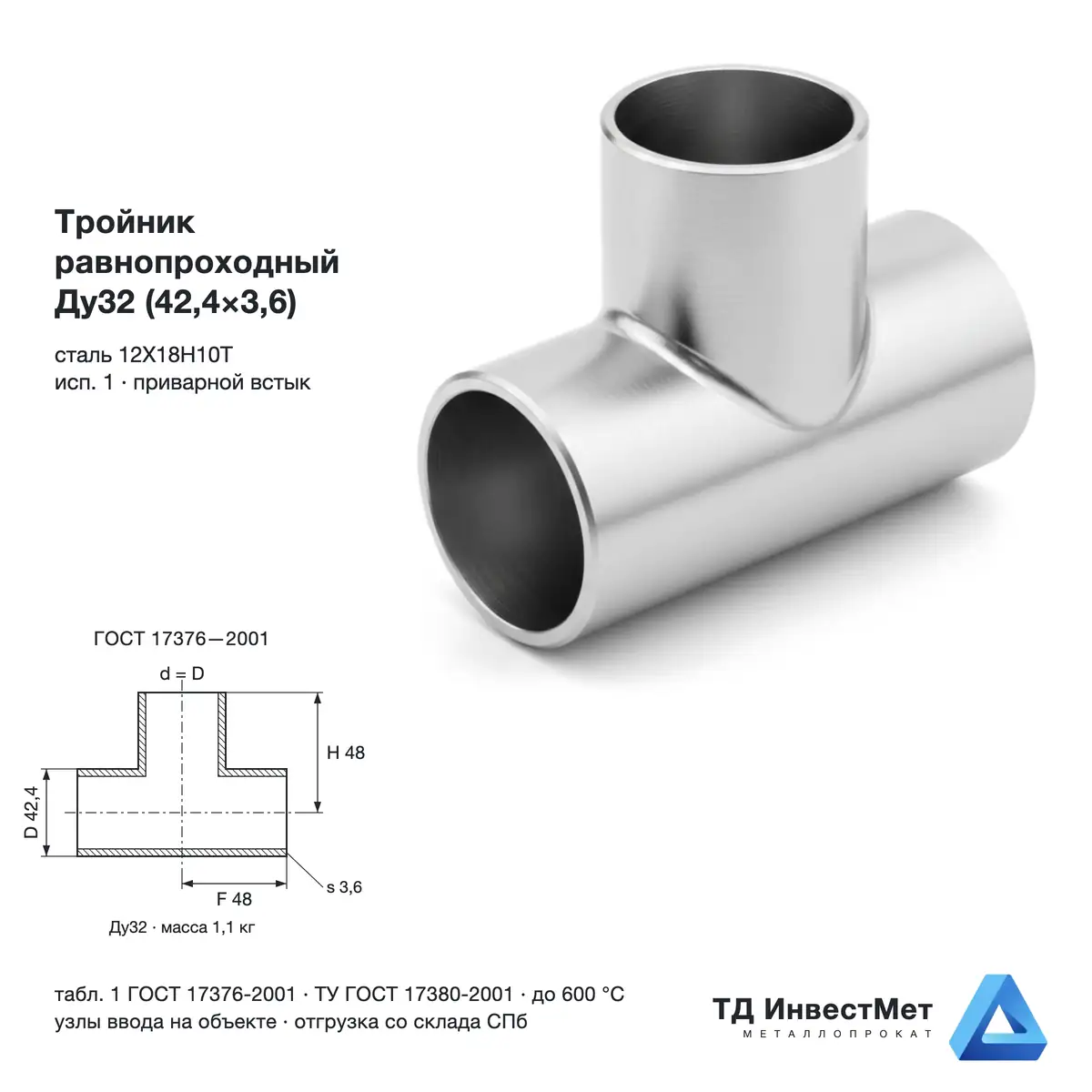

32	42,4	48	2,6; 3,6; 5,0	21,3; 26,9; 33,7	0,79-1,50
40	48,3	57	2,6; 3,6; 5,0	26,9; 33,7; 42,4	1,00-2,00

Масса в обеих таблицах помечена как справочная, и примечание к таблице 2 уточняет важное: приведённые цифры соответствуют тройникам, изготовленным из труб гидроштамповкой. При другом способе изготовления или из другой заготовки массу устанавливает завод. Для 12Х18Н10Т фактический вес примерно на полпроцента выше табличного — плотность аустенитной стали 7,9 против 7,85 г/см³, заложенных в расчёт стандарта. На мелких деталях разница в пределах округления, на 325 мм — уже около двухсот граммов.

Как подобрать тройник под задачу

Отбор на насос или фильтр

Переходный, ветка на один-два шага меньше магистрали. Через ответвление уходит часть расхода, и сужение сечения здесь работает на вас: скорость в ветке растёт, осадок не оседает. Проверьте по таблице, что пара нормирована.

Распределительная гребёнка

Равнопроходный, если ветки равнозначны, и серия переходных, если потребители разной мощности. Закладывайте расстояние между соседними врезками: близко посаженные швы накладываются зонами термического влияния.

Импортная технологическая линия

Исполнение 1, международный ряд 21,3-48,3 мм. Российская труба того же условного прохода в этот ряд не встаёт: между 42,4 и 45 мм разница 2,6 мм, между 48,3 и 57 мм — почти девять. Измерьте наружный диаметр до заказа.

Байпас вокруг арматуры

Два переходных тройника с одинаковой парой размеров — на вход и на выход обвода. Ветку берут по диаметру запорной арматуры байпаса, а не по магистрали, иначе обвод не пропустит расчётный расход при закрытом основном клапане.

Магистраль от Ду 200

Штампованный тройник, не врезка. На крупных диаметрах зона сопряжения нагружена всерьёз, а радиус скругления в таблице доходит до 15-18 мм. Закладывайте строповку и опору под ответвление: деталь от 27 кг.

Пищевая или фармацевтическая линия

Любой тип, но обязательно под приварку встык: неразъёмный узел без прокладок и резьбовых зазоров. Для контуров безразборной санитарной мойки (CIP — промывка без разборки линии) ветку лучше вести вверх, чтобы не образовалось застойного кармана.

Линия под надзором

Та же геометрия, но с индексом «П» в обозначении и расширенным заводским контролем партии. Статус линии определяют до заказа — дооформить документы задним числом на обычную деталь не получится.

Не уверены в паре размеров?

Назовите наружный диаметр и стенку магистрали и то же по ветке — сверим с таблицами стандарта и скажем, нормирована пара или идёт по согласованию. Телефон 8 (812) 221-15-02, почта zakaz@invprom.ru.

Тройник или сварная врезка патрубка

Вопрос возникает всякий раз, когда ветка нужна нестандартного размера или срочно. Врезать отрезок трубы в прорезанное отверстие технически можно, и на монтаже так делают. Но это другая конструкция, и объём инженерной работы у неё другой.

Что сравниваем	Штампованный тройник по ГОСТ 17376	Сварная врезка патрубка
Зона сопряжения	сформована при штамповке, радиус r нормирован таблицей	острая кромка прорезанного отверстия плюс кольцевой шов
Усиление отверстия	заложено конструктивно; п. 4.3 разрешает утолщать стенку в этой зоне	считается проектом, при необходимости ставится накладное кольцо
Число швов	три стыковых, все в удобном положении	один кольцевой в стеснённом положении, часто с потолочными участками
Контроль качества	шов стыковой, просвечивается штатно	шов на криволинейной поверхности, контроль сложнее
Строительные размеры	известны заранее, узел компонуется по таблице	определяются по месту
Когда оправдана врезка	—	малая ветка от крупной магистрали, где тройник такой пары не нормирован

Практическое правило простое: на технологической линии под давлением, а тем более на поднадзорной, берут готовую деталь. Врезку оставляют для дренажей, воздушников и отборов на приборы, где ветка многократно меньше магистрали и нагрузка на узел невелика.

Марка стали, среды и температура

Весь раздел — сталь 12Х18Н10Т, аустенитный класс, ближайший международный аналог AISI 321. Титан в составе связывает углерод и не даёт карбидам хрома выпадать по границам зёрен в околошовной зоне, поэтому узел варится без последующей стабилизирующей термообработки — для тройника с его тремя швами это существенно. Сталь немагнитна в состоянии поставки и не имеет порога хладноломкости, то есть наружная прокладка в климате Северо-Запада ограничений по марке не создаёт.

Среды, где марка работает штатно: питьевая и оборотная вода, включая хлориды бытовых концентраций, пар и конденсат, слабые щёлочи, органические кислоты пищевых производств, растворы моющих реагентов санитарной мойки. Ограничения тоже стоит знать: концентрированная серная кислота 12Х18Н10Т не держит, а в горячих растворах хлоридов возможно коррозионное растрескивание под напряжением — там смотрят в сторону сталей с молибденом.

Про температуру важно не путать два числа. Верхняя граница 600 °C — это предел жаростойкости самой марки. Общие технические условия на группу деталей, ГОСТ 17380-2001, задают диапазон от минус 70 до плюс 450 °C и написаны для углеродистой и низколегированной стали. Рабочий режим конкретного узла определяет проект, а не паспорт марки.

ГОСТ 17376-2001 и смежные нормы

ГОСТ 17376-2001 (ИСО 3419-81) «Детали трубопроводов бесшовные приварные из углеродистой и низколегированной стали. Тройники. Конструкция» действует с 1 января 2003 года, заменил ГОСТ 17376-83. Он задаёт только конструкцию и размеры: два исполнения, два строительных размера, радиус сопряжения, справочную массу. Давление стандарт не нормирует — его считают по фактической стенке, марке и температуре.

Обратите внимание на область применения: стандарт написан для углеродистой и низколегированной стали. Нержавеющие тройники изготавливают по техническим условиям завода, а геометрию берут по этому ГОСТу — отсюда формулировка «геом. по ГОСТ 17376» в наименовании позиций. Это не уловка поставщика, а корректное описание: размеры стандартные, марка стали вне области действия стандарта.

Общие технические условия на всю группу деталей задаёт ГОСТ 17380-2001. Он же распространяется на смежные позиции того же узла: отводы по ГОСТ 17375-2001, переходы по ГОСТ 17378-2001 и заглушки по ГОСТ 17379-2001. Деление на исполнения 1 и 2 у них общее, поэтому детали одного исполнения собираются в один узел без переходных катушек. Химический состав и механические свойства марки — по ГОСТ 5632-2014, а не по стандартам на детали. Ответную нержавеющую трубу подбирают по ГОСТ 9941 для горячедеформированной и ГОСТ 9940 для холоднодеформированной; фланцы на том же узле — по ГОСТ 33259-2015.

Обработка, доставка, документы

Нержавеющую сталь не режут кислородом: хром не горит в струе кислорода, образует тугоплавкий оксид и запирает рез — кромка выходит рваной, а перегретая зона теряет коррозионную стойкость. Поэтому газовая резка у нас идёт только по углеродистому прокату, а трубу и детали из нержавейки готовим механической отрезкой. Подгонку длины трубы под тройник и подготовку торцов под сварку делаем на своём участке; гибка и резка листа на гильотине — отдельные услуги для смежных задач. Сварка узла в наш профиль не входит: тройник варят аргонодуговым способом с поддувом изнутри, и делать это должен тот, кто отвечает за линию целиком.

Отгружаем с крытого склада в Санкт-Петербурге, обычно день в день. Доставка по Санкт-Петербургу и Ленинградской области, дальше по Северо-Западу — по согласованию. Работаем по безналичному расчёту, счёт с НДС 22% выставляем за 15 минут, документы отправляем через электронный документооборот. На каждую партию — паспорт качества и сертификаты завода-изготовителя; если линия поднадзорна, скажите об этом при заказе, подберём партию с нужным объёмом документов. Смежные позиции — крепёж А4 и остальные детали трубопровода из нержавейки — собираем в один заказ и одну отгрузку.

Частые вопросы

Чем равнопроходный тройник отличается от переходного?

Диаметром ответвления. У равнопроходного все три конца одного размера, у переходного ветка меньше магистрали. Отсюда всё остальное: у равнопроходного в обозначении два числа и одна разделка кромок на весь узел, у переходного — четыре числа и две разные разделки, потому что стенки магистрали и ветки в стандарте связаны попарно. Выбирают по расходу: если через ответвление уходит сопоставимая доля потока, берут равнопроходный, если это отбор на насос, фильтр или прибор — переходный. Есть и разница в нормировании: равнопроходный делают на любой диаметр из ряда, а переходный только для тех пар, что перечислены в таблице.

Почему тройника 32 и 38 мм нет в ГОСТ 17376-2001?

Потому что таблица 2 стандарта, где нормировано исполнение 2, начинается с наружного диаметра 45 мм — это условный проход Ду40. Размеров 32 и 38 мм в ней нет ни в одной строке, хотя у переходов по ГОСТ 17378-2001 тот же российский ряд стартует с 25 мм. Существовать такие тройники это не мешает: пункт 4.2 ГОСТ 17376-2001 прямо разрешает по согласованию между потребителем и изготовителем делать тройники других размеров. Практических следствий два. Строительные размеры F и H у них задаёт чертёж завода, а не таблица, поэтому уточняйте их по паспорту партии. И в проектную спецификацию такую позицию закладывайте с оговоркой «по п. 4.2», иначе на приёмке возникнет вопрос, откуда взялся размер.

Что означают буквы F и H в таблицах ГОСТ 17376?

Это два строительных размера тройника. F — расстояние от оси ответвления до торца магистрали, поэтому полная длина магистрали равна двум F: для 108 мм это 100 и 200 мм соответственно. H — расстояние от оси магистрали до торца ответвления. Главное здесь то, что H отмеряется от оси, а не от поверхности трубы: над магистралью ветка выступает на H минус половину наружного диаметра. Для той же сотки это 80 минус 54, то есть 26 мм прямого участка до следующей детали. Именно на этом чаще всего ошибаются при компоновке узла — места под фланец или арматуру за тройником оказывается меньше, чем заложено на чертеже.

Как правильно записать тройник в спецификацию?

Сначала магистраль, потом ответвление, у каждого — наружный диаметр и толщина стенки, затем марка стали и номер стандарта. Стандарт даёт пример для исполнения 1: «Тройник 1-60,3·2,9-48,3·2,6 ГОСТ 17376-2001». У исполнения 2 цифру исполнения не пишут вовсе, только размеры: «Тройник 76·7 ГОСТ 17376-2001». Для поднадзорной линии перед размерами ставят индекс «П», а увеличенную стенку в зоне сопряжения указывают через дробь: «Тройник П 76·7/10». Запись вида «Тройник 2-76×3,5» из прайсов — заводское сокращение, где двойка означает российский ряд диаметров; форме стандарта она не соответствует, но подбору не мешает.

Чем исполнение 1 отличается от исполнения 2?

Рядом наружных диаметров, а не точностью изготовления. Исполнение 1 идёт по международному ряду ИСО 3419-81 — 21,3; 26,9; 33,7; 42,4; 48,3 мм и далее, тот же ряд у импортной трубы по EN 10220. Исполнение 2 — по российскому сортаменту: 45; 57; 76; 89; 108; 133 мм и выше. Ряды между собой не стыкуются: между 42,4 и 45 мм разница 2,6 мм, между 48,3 и 57 мм почти девять, и зазором под сварку это не выбирается. Определить нужный ряд просто — измерьте наружный диаметр смежной трубы штангенциркулем. Если линия собрана из импортной трубы, нужно исполнение 1, если из российской — исполнение 2.

Можно ли вместо тройника врезать патрубок в трубу?

Технически можно, но это другая конструкция и другой объём расчётов. У штампованного тройника зона сопряжения магистрали с ответвлением сформована, радиус скругления нормирован таблицей, а пункт 4.3 стандарта отдельно разрешает делать там стенку толще торцевой. У врезки те же нагрузки воспринимают острая кромка прорезанного отверстия и кольцевой шов, поэтому усиление отверстия приходится считать проектом, а иногда ставить накладное кольцо. Плюс шов у врезки идёт по криволинейной поверхности в стеснённом положении, и контролировать его сложнее. На технологической линии под давлением берут готовую деталь; врезку оставляют для дренажей, воздушников и отборов на приборы.

Какие тройники есть на складе в СПб?

Исполнение 1 — международный ряд от 21,3 до 48,3 мм, равнопроходные, со стенками от 2,0 до 3,6 мм. Исполнение 2 — российский ряд от 32 до 325 мм: равнопроходные 32; 38; 45; 57; 76; 89; 133 и 325 мм и переходные с магистралями 57, 76, 89, 108 и 133 мм. Из них 32 и 38 мм идут по пункту 4.2 стандарта, вне его таблиц. Всё, что есть в наличии, видно в списке этого раздела; чего нет на складе, привозим под заказ — назовите пару размеров и стенки, скажем срок. Соседние детали узла держим в тех же рядах, поэтому отвод, переход и заглушка подбираются в один комплект.

Нужен ли отжиг после сварки нержавеющего тройника?

Для 12Х18Н10Т — нет. Титан в составе связывает углерод и не даёт карбидам хрома выпадать по границам зёрен в околошовной зоне, поэтому стабилизирующая термообработка не требуется. Обязательных условий два: аргонодуговая сварка с поддувом аргона изнутри трубы и зачистка окисной плёнки после сварки. Без защиты корня шва обратная сторона окисляется и теряет коррозионную стойкость — на пищевых линиях и в контурах водоподготовки это критично. Присадочный материал берут под основной металл, для 12Х18Н10Т это проволока типа Св-04Х19Н9Т. У тройника три шва, и поддув организуют так, чтобы аргон дошёл до каждого.
