Тройник нержавеющий переходный 89×3,5-76×3,5 12Х18Н10Т ГОСТ 17376

В наличии

от 1 860₽ / шт

Цену и наличие подтвердим за 15 минут — зависит от объёма, резки и доставки. Технические характеристики и таблица — в подробном описании ниже.

Запросить цену и наличие

info@invprom.ru

Позвонить MAX Telegram

Сертификат завода Резка в размер Доставка по СПб и ЛО

Цена указана за штуку. Вес партии и срок поставки подтвердит менеджер.

Количество

шт

1 шт 5 шт 10 шт 25 шт

—

ориентировочно

В корзину

Информация о товарах и ценах не является публичной офертой (ст. 437 ГК РФ). Рынок металлопроката меняется ежедневно — актуальную цену, наличие и точный вес партии подтверждает менеджер при оформлении заказа.

Купить тройник переходный 89×3,5-76×3,5 в Санкт-Петербурге

Тройник переходный (переходной, с ответвлением 76 мм) — со склада в Санкт-Петербурге: Переходный тройник среднего и крупного диаметра решает задачу магистрального отвода: от основной линии уходит ветка на корпус, на группу потребителей или на технологический узел. Штампованная деталь с плавным радиусом сопряжения работает надёжнее сварной врезки, где вся нагрузка ложится на кольцевой шов. Проходное сечение ответвления меньше магистрального примерно в 1,4 раза, поэтому при равном перепаде основная часть расхода уходит прямо, а не в ветку — это учитывают при подборе арматуры на ответвлении. Сталь 12Х18Н10Т — аустенитный класс, ближайший международный аналог AISI 321; титан связывает углерод и снимает риск межкристаллитной коррозии (МКК) в зоне сварного шва, поэтому деталь варят без последующей термообработки. Отгружаем со склада в Санкт-Петербурге, на партию даём паспорт качества. Подберём в один узел переходы и фланцы, есть доставка по СЗФО.

12Х18Н10Т89×3,5-76×3,5 ммпереходныйF 80 мм

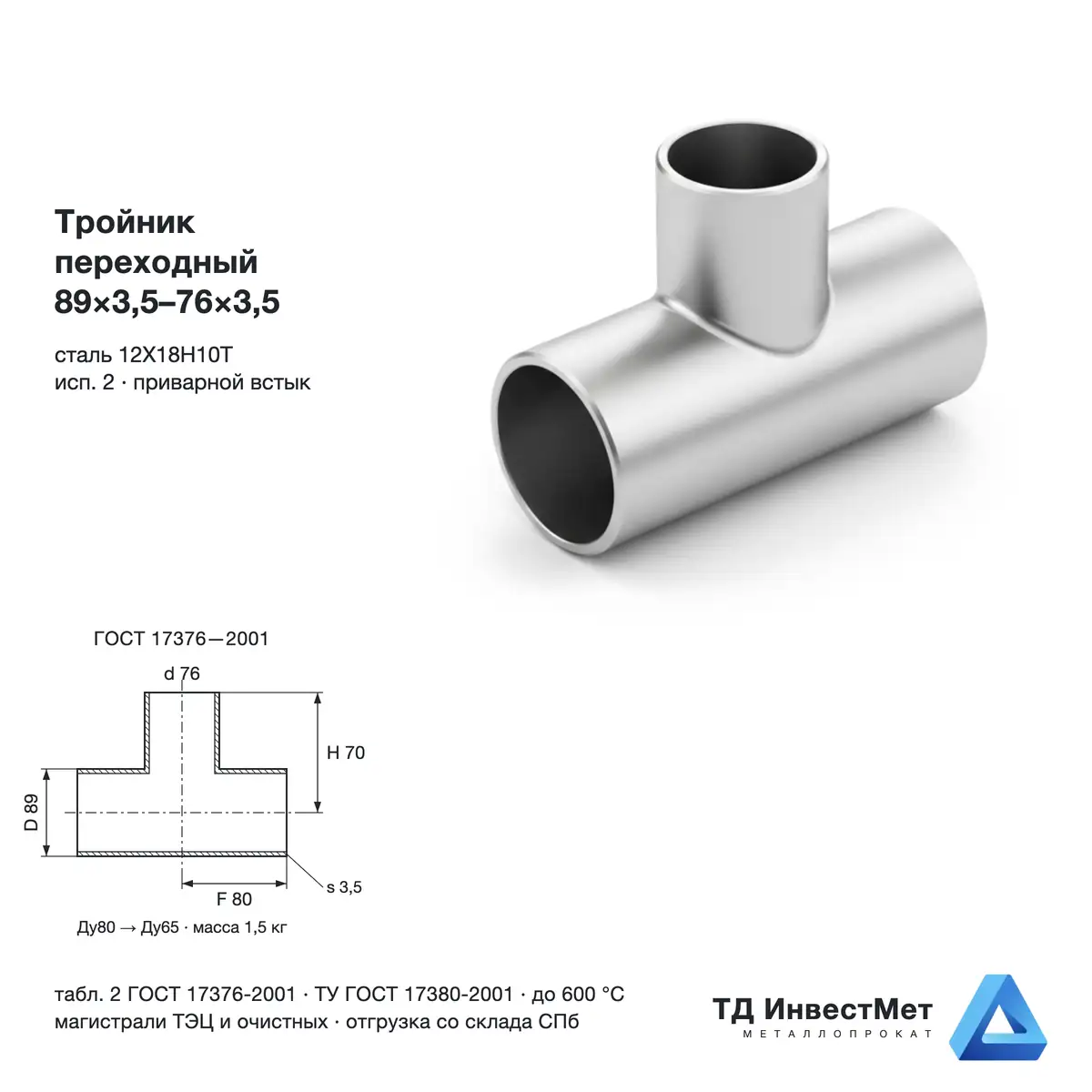

Технические характеристики — тройник переходный 89×3,5-76×3,5

Параметр	Значение
Обозначение по ГОСТ 17376-2001	Тройник 89×3,5-76×3,5
Тип тройника	переходный (ответвление меньшего диаметра)
Исполнение	2 — российский ряд диаметров
Магистраль D×T	89×3,5 мм
Ответвление D₁×T₁	76×3,5 мм
Условный проход	Ду80 → Ду65
Строительный размер F	80 мм (от оси ответвления до торца магистрали)
Полная длина магистрали 2F	160 мм
Строительная высота H	70 мм (от оси магистрали до торца ответвления)
Радиус сопряжения r	не менее 5 мм
Масса 1 шт.	1,5 кг
Штук в 1 тонне	≈ 667
Ряд толщин по стандарту	3,5; 6,0; 8,0 мм
Марка стали	12Х18Н10Т (аналог AISI 321)
Тип соединения	под приварку встык по всем концам
Рабочая температура	до 600 °C (предел марки стали)
Технические условия	по ГОСТ 17380-2001
Размер в стандарте	табл. 2 ГОСТ 17376-2001

Важно при комплектации: сварная врезка патрубка того же диаметра дешевле, но требует расчёта усиления отверстия и даёт концентратор напряжений на кромке. На магистралях среднего диаметра штампованный тройник по ГОСТ 17376 закрывает этот вопрос конструктивно. Остальные детали узла подберём в комплект.

Частые вопросы

Какие ответвления бывают у магистрали 108 и 133 мм?+

По таблице 2 ГОСТ 17376-2001 для магистрали 108 мм нормированы ответвления 76 и 89 мм, для 133 мм — 89 и 108 мм. Более мелкая ветка от той же магистрали, например 57 мм от 108 мм, в таблицу не входит и изготавливается по пункту 4.2, по согласованию с изготовителем.

Как правильно записать переходный тройник в спецификацию?+

Магистраль, затем ответвление, у каждого диаметр и стенка, потом марка стали и номер стандарта. Стандарт даёт пример для исполнения 1: «Тройник 1-60,3·2,9-48,3·2,6 ГОСТ 17376-2001». Для исполнения 2 цифру исполнения не пишут — только размеры. Поднадзорной линии добавляют индекс «П» перед размерами.

Зачем нормируют радиус сопряжения r?+

Чтобы снять концентрацию напряжений в месте, где ответвление врезается в магистраль. Это самая нагруженная зона детали: там складываются кольцевые напряжения от давления и изгибающий момент от ветки. В таблице 2 радиус растёт с диаметром — 5 мм с Ду65, 6 мм с Ду125, 15 мм с Ду300.

Насколько точна масса из таблицы стандарта?+

Она справочная. Примечание к таблице 2 прямо оговаривает: масса соответствует тройникам, изготовленным из труб гидроштамповкой, а при другом способе изготовления или из другой заготовки её устанавливает изготовитель. Для расчёта нагрузки на опоры на крупных диаметрах берут паспортное значение партии.

Как считать место под арматуру за ответвлением?+

От оси магистрали до торца ветки — это размер H. Над поверхностью магистрали ответвление выступает на H минус половину наружного диаметра магистрали: для 108 мм это 80 минус 54, то есть 26 мм. Дальше идёт длина прямого участка под сварку, и только потом фланец или арматура.
