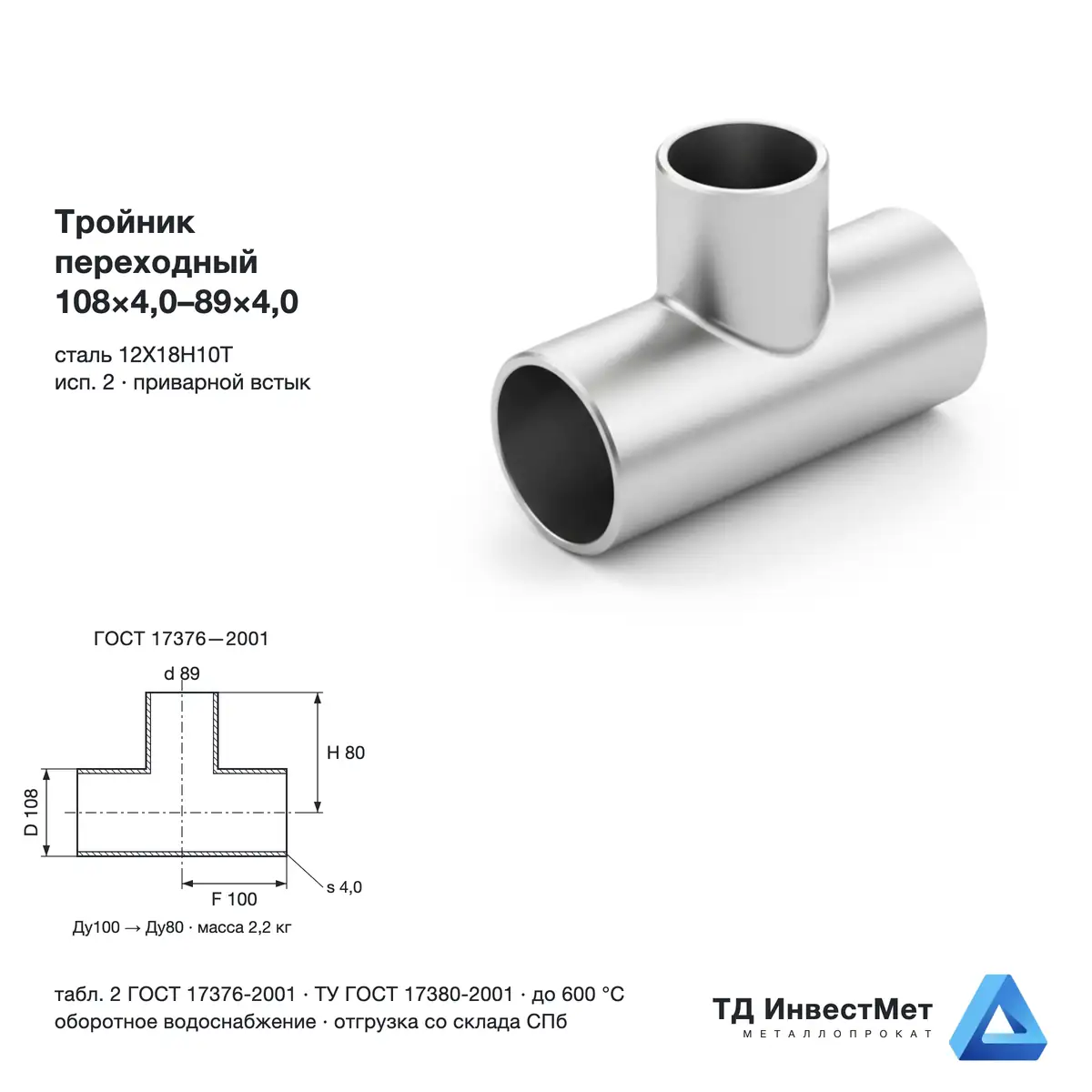

Тройник нержавеющий переходный 108×4,0-89×4,0 12Х18Н10Т ГОСТ 17376
Купить тройник переходный 108×4,0-89×4,0 в Санкт-Петербурге
Тройник переходный (переходной, с ответвлением 89 мм) — со склада в Санкт-Петербурге: Ветка меньшего диаметра от магистрали среднего размера — узел, который на объекте собирают чаще всего: подключение теплообменника, ввод на узел учёта, отвод на резервный контур. Ответвление вынесено на нормированную высоту, поэтому фланец или арматуру за ним ставят без подгонки по месту. Ветка уходит на диаметр, у которого внутренний проход 81 мм против 100 мм у магистрали, — разницу закладывают в расчёт скорости среды на ответвлении. Аустенитная сталь 12Х18Н10Т держит хлориды бытовых концентраций, слабые щёлочи и органические кислоты пищевых производств; титан в составе защищает околошовную зону от межкристаллитной коррозии. Наличие на складе в СПб, паспорт качества и сертификаты предоставляем. Соберём комплект из нержавеющих деталей трубопровода под ваш узел, есть доставка по СЗФО.
Технические характеристики — тройник переходный 108×4,0-89×4,0
| Параметр | Значение |
|---|---|
| Обозначение по ГОСТ 17376-2001 | Тройник 108×4,0-89×4,0 |
| Тип тройника | переходный (ответвление меньшего диаметра) |
| Исполнение | 2 — российский ряд диаметров |
| Магистраль D×T | 108×4,0 мм |
| Ответвление D₁×T₁ | 89×4,0 мм |
| Условный проход | Ду100 → Ду80 |
| Строительный размер F | 100 мм (от оси ответвления до торца магистрали) |
| Полная длина магистрали 2F | 200 мм |
| Строительная высота H | 80 мм (от оси магистрали до торца ответвления) |
| Радиус сопряжения r | не менее 5 мм |
| Масса 1 шт. | 2,2 кг |
| Штук в 1 тонне | ≈ 455 |
| Ряд толщин по стандарту | 4,0; 6,0; 8,0; 9,0 мм |
| Марка стали | 12Х18Н10Т (аналог AISI 321) |
| Тип соединения | под приварку встык по всем концам |
| Рабочая температура | до 600 °C (предел марки стали) |
| Технические условия | по ГОСТ 17380-2001 |
| Размер в стандарте | табл. 2 ГОСТ 17376-2001 |
Частые вопросы
Можно ли заказать усиленную зону врезки?+
Как считать место под арматуру за ответвлением?+
Подойдёт ли деталь для линии под надзором?+
Как правильно записать переходный тройник в спецификацию?+
Зачем нормируют радиус сопряжения r?+
