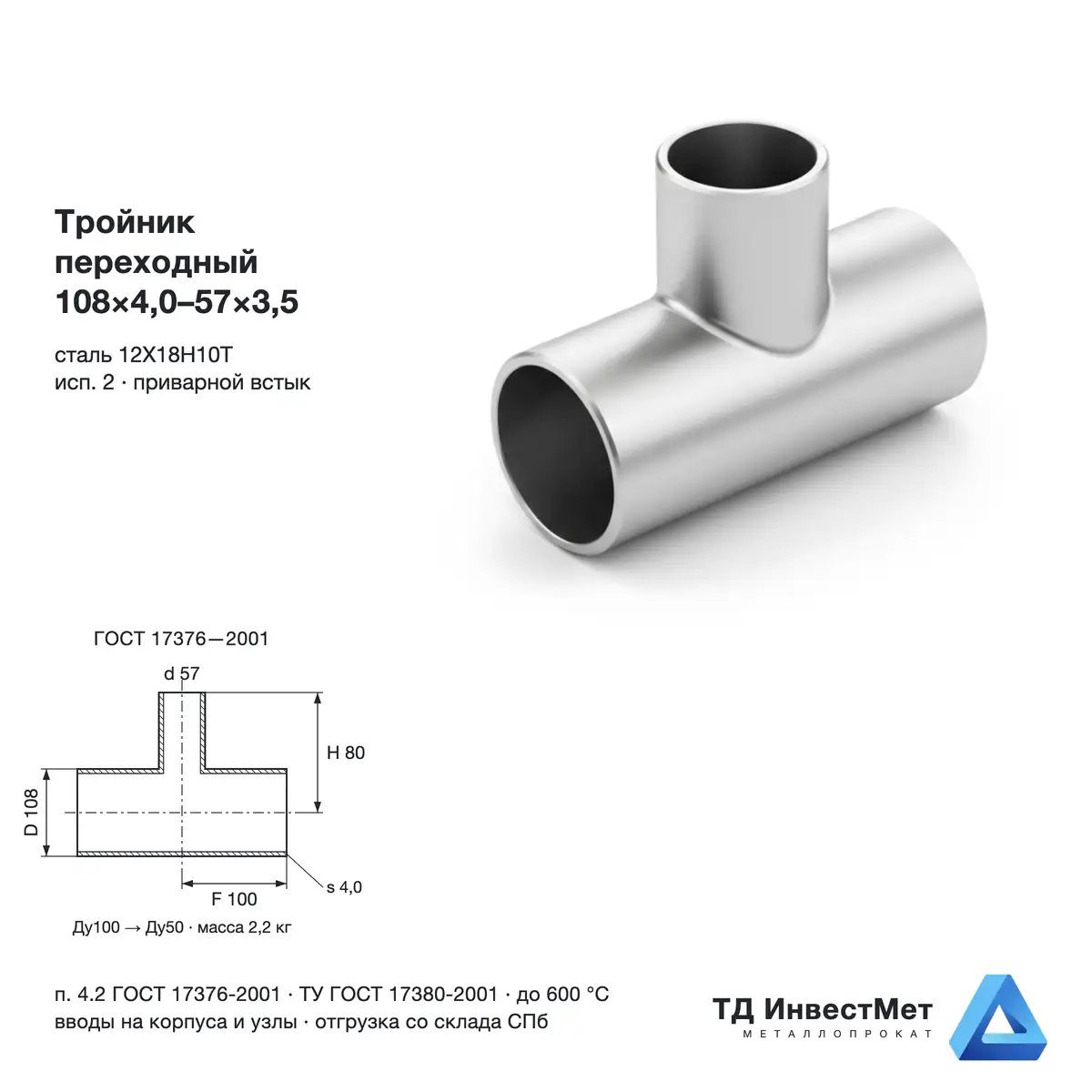

Тройник нержавеющий переходный 108×4,0-57×3,5 12Х18Н10Т ГОСТ 17376

В наличии

от 3 520₽ / шт

Цену и наличие подтвердим за 15 минут — зависит от объёма, резки и доставки. Технические характеристики и таблица — в подробном описании ниже.

Запросить цену и наличие

info@invprom.ru

Позвонить MAX Telegram

Сертификат завода Резка в размер Доставка по СПб и ЛО

Цена указана за штуку. Вес партии и срок поставки подтвердит менеджер.

Количество

шт

1 шт 5 шт 10 шт 25 шт

—

ориентировочно

В корзину

Информация о товарах и ценах не является публичной офертой (ст. 437 ГК РФ). Рынок металлопроката меняется ежедневно — актуальную цену, наличие и точный вес партии подтверждает менеджер при оформлении заказа.

Купить тройник переходный 108×4,0-57×3,5 в Санкт-Петербурге

Тройник переходный (переходной, с ответвлением 57 мм) — со склада в Санкт-Петербурге: На крупном диаметре разница между магистралью и ответвлением заметная, и зона сопряжения становится самым нагруженным местом узла. Поэтому стандарт прямо разрешает делать эту зону толще торцов. Применение — распределительные коллекторы, вводы на корпуса, магистрали оборотного водоснабжения, обвязка очистных и ТЭЦ. Ветка уходит на диаметр, у которого внутренний проход 50 мм против 100 мм у магистрали, — разницу закладывают в расчёт скорости среды на ответвлении. Сталь 12Х18Н10Т — аустенитный класс, ближайший международный аналог AISI 321; титан связывает углерод и снимает риск межкристаллитной коррозии (МКК) в зоне сварного шва, поэтому деталь варят без последующей термообработки. Со склада в Санкт-Петербурге, документы на партию готовим в день отгрузки. Подберём в один узел переходы и фланцы, есть доставка по СЗФО.

12Х18Н10Т108×4,0-57×3,5 ммпереходныйF 100 мм

Технические характеристики — тройник переходный 108×4,0-57×3,5

Параметр	Значение
Обозначение по ГОСТ 17376-2001	Тройник 108×4,0-57×3,5
Тип тройника	переходный (ответвление меньшего диаметра)
Исполнение	2 — российский ряд диаметров
Магистраль D×T	108×4,0 мм
Ответвление D₁×T₁	57×3,5 мм
Условный проход	Ду100 → Ду50
Строительный размер F	100 мм (от оси ответвления до торца магистрали)
Полная длина магистрали 2F	200 мм
Строительная высота H	80 мм (от оси магистрали до торца ответвления)
Радиус сопряжения r	не менее 5 мм
Масса 1 шт.	2,2 кг
Штук в 1 тонне	≈ 455
Ряд толщин по стандарту	4,0; 6,0; 8,0; 9,0 мм
Марка стали	12Х18Н10Т (аналог AISI 321)
Тип соединения	под приварку встык по всем концам
Рабочая температура	до 600 °C (предел марки стали)
Технические условия	по ГОСТ 17380-2001
Размер в стандарте	отсутствует — изготовление по п. 4.2 ГОСТ 17376-2001

Важно при комплектации: сварная врезка патрубка того же диаметра дешевле, но требует расчёта усиления отверстия и даёт концентратор напряжений на кромке. На магистралях среднего диаметра штампованный тройник по ГОСТ 17376 закрывает этот вопрос конструктивно. Остальные детали узла подберём в комплект.

Частые вопросы

Как считать место под арматуру за ответвлением?+

От оси магистрали до торца ветки — это размер H. Над поверхностью магистрали ответвление выступает на H минус половину наружного диаметра магистрали: для 108 мм это 80 минус 54, то есть 26 мм. Дальше идёт длина прямого участка под сварку, и только потом фланец или арматура.

Какие ответвления бывают у магистрали 108 и 133 мм?+

По таблице 2 ГОСТ 17376-2001 для магистрали 108 мм нормированы ответвления 76 и 89 мм, для 133 мм — 89 и 108 мм. Более мелкая ветка от той же магистрали, например 57 мм от 108 мм, в таблицу не входит и изготавливается по пункту 4.2, по согласованию с изготовителем.

Зачем нормируют радиус сопряжения r?+

Чтобы снять концентрацию напряжений в месте, где ответвление врезается в магистраль. Это самая нагруженная зона детали: там складываются кольцевые напряжения от давления и изгибающий момент от ветки. В таблице 2 радиус растёт с диаметром — 5 мм с Ду65, 6 мм с Ду125, 15 мм с Ду300.

Можно ли заказать усиленную зону врезки?+

Да, пункт 4.3 ГОСТ 17376-2001 допускает увеличенную толщину стенки в зоне сопряжения магистрали и ответвления. В обозначении это пишут через дробь: «76·7/10» — 7 мм на торцах, 10 мм в усиленной зоне. Позиция изготавливается под заказ, срок уточняем при запросе.

Насколько точна масса из таблицы стандарта?+

Она справочная. Примечание к таблице 2 прямо оговаривает: масса соответствует тройникам, изготовленным из труб гидроштамповкой, а при другом способе изготовления или из другой заготовки её устанавливает изготовитель. Для расчёта нагрузки на опоры на крупных диаметрах берут паспортное значение партии.
