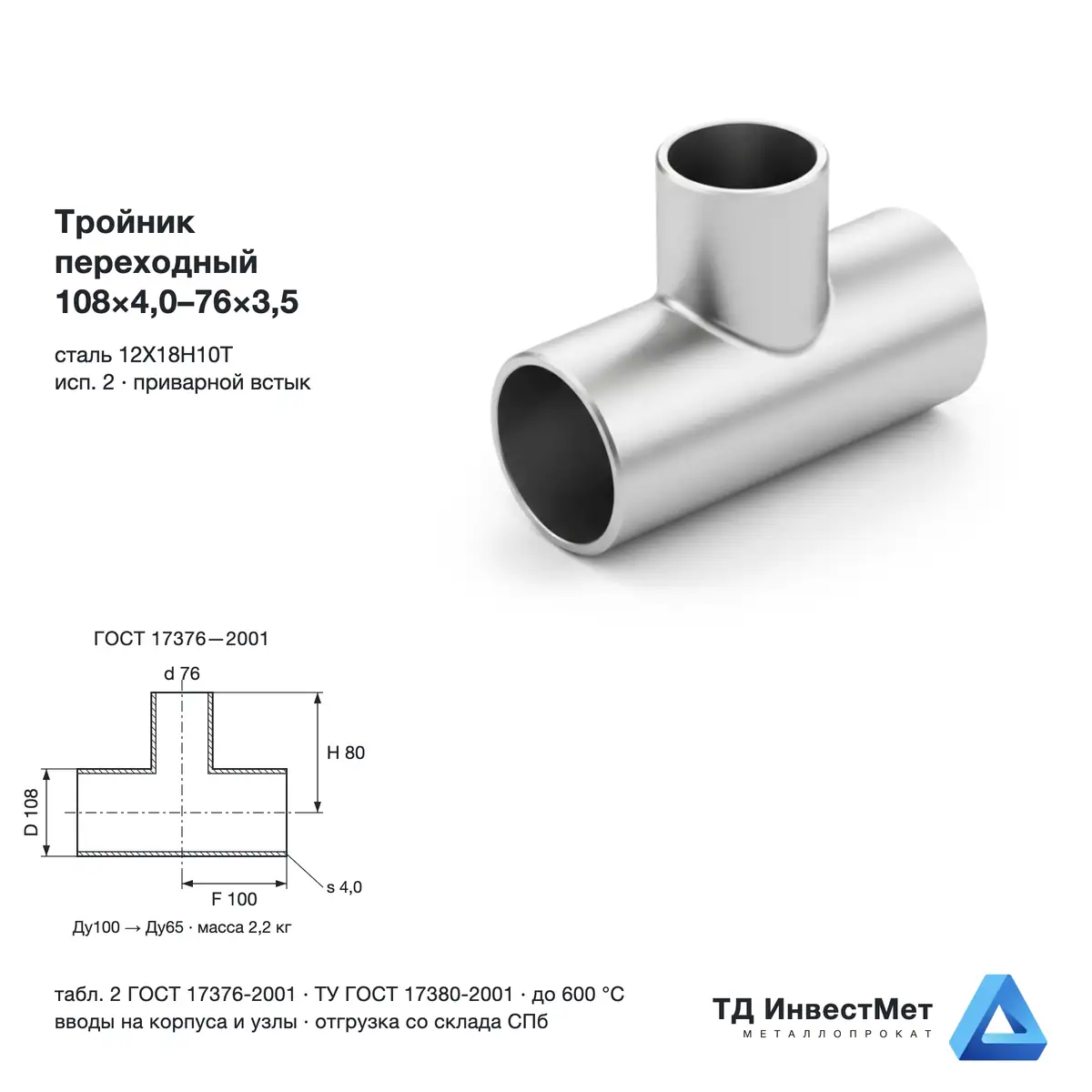

Тройник нержавеющий переходный 108×4,0-76×3,5 12Х18Н10Т ГОСТ 17376
Купить тройник переходный 108×4,0-76×3,5 в Санкт-Петербурге
Тройник переходный (переходной, с ответвлением 76 мм) — со склада в Санкт-Петербурге: Переходный тройник среднего и крупного диаметра решает задачу магистрального отвода: от основной линии уходит ветка на корпус, на группу потребителей или на технологический узел. Штампованная деталь с плавным радиусом сопряжения работает надёжнее сварной врезки, где вся нагрузка ложится на кольцевой шов. Отношение наружных диаметров ответвления и магистрали — 0,7; чем оно меньше, тем спокойнее работает зона сопряжения и тем меньше требуется усиление врезки. Марка 12Х18Н10Т стабилизирована титаном: это та самая добавка, из-за которой шов не теряет коррозионную стойкость по границам зёрен, и узел не требует отпуска после сварки. Международный аналог — AISI 321. Держим на крытом складе в СПб, на каждую партию — заводской паспорт. Дополним узел заглушками и трубой из нержавейки, работает доставка по СЗФО.
Технические характеристики — тройник переходный 108×4,0-76×3,5
| Параметр | Значение |
|---|---|
| Обозначение по ГОСТ 17376-2001 | Тройник 108×4,0-76×3,5 |
| Тип тройника | переходный (ответвление меньшего диаметра) |
| Исполнение | 2 — российский ряд диаметров |
| Магистраль D×T | 108×4,0 мм |
| Ответвление D₁×T₁ | 76×3,5 мм |
| Условный проход | Ду100 → Ду65 |
| Строительный размер F | 100 мм (от оси ответвления до торца магистрали) |
| Полная длина магистрали 2F | 200 мм |
| Строительная высота H | 80 мм (от оси магистрали до торца ответвления) |
| Радиус сопряжения r | не менее 5 мм |
| Масса 1 шт. | 2,2 кг |
| Штук в 1 тонне | ≈ 455 |
| Ряд толщин по стандарту | 4,0; 6,0; 8,0; 9,0 мм |
| Марка стали | 12Х18Н10Т (аналог AISI 321) |
| Тип соединения | под приварку встык по всем концам |
| Рабочая температура | до 600 °C (предел марки стали) |
| Технические условия | по ГОСТ 17380-2001 |
| Размер в стандарте | табл. 2 ГОСТ 17376-2001 |
Частые вопросы
Подойдёт ли деталь для линии под надзором?+
Как правильно записать переходный тройник в спецификацию?+
Зачем нормируют радиус сопряжения r?+
Насколько точна масса из таблицы стандарта?+
