Тройник нержавеющий переходный 57×3,5-38×3,0 12Х18Н10Т ГОСТ 17376

В наличии

от 860₽ / шт

Цену и наличие подтвердим за 15 минут — зависит от объёма, резки и доставки. Технические характеристики и таблица — в подробном описании ниже.

Запросить цену и наличие

info@invprom.ru

Позвонить MAX Telegram

Сертификат завода Резка в размер Доставка по СПб и ЛО

Цена указана за штуку. Вес партии и срок поставки подтвердит менеджер.

Количество

шт

1 шт 5 шт 10 шт 25 шт

—

ориентировочно

В корзину

Информация о товарах и ценах не является публичной офертой (ст. 437 ГК РФ). Рынок металлопроката меняется ежедневно — актуальную цену, наличие и точный вес партии подтверждает менеджер при оформлении заказа.

Купить тройник переходный 57×3,5-38×3,0 в Санкт-Петербурге

Тройник переходный (переходной, с ответвлением 38 мм) — со склада в Санкт-Петербурге: Переходный тройник отводит от магистрали ветку меньшего диаметра — это самый частый случай на обвязке: от линии уходит подключение насоса, фильтра, прибора или промывочного контура. Готовая штампованная деталь снимает вопрос усиления, который неизбежно возникает при кустарной врезке патрубка в трубу. Проходное сечение ответвления меньше магистрального примерно в 2,4 раза, поэтому при равном перепаде основная часть расхода уходит прямо, а не в ветку — это учитывают при подборе арматуры на ответвлении. Сталь 12Х18Н10Т — аустенитный класс, ближайший международный аналог AISI 321; титан связывает углерод и снимает риск межкристаллитной коррозии (МКК) в зоне сварного шва, поэтому деталь варят без последующей термообработки. Отгружаем со склада в Санкт-Петербурге, на партию даём паспорт качества. Подберём в один узел переходы и фланцы, есть доставка по СЗФО.

12Х18Н10Т57×3,5-38×3,0 ммпереходныйF 50 мм

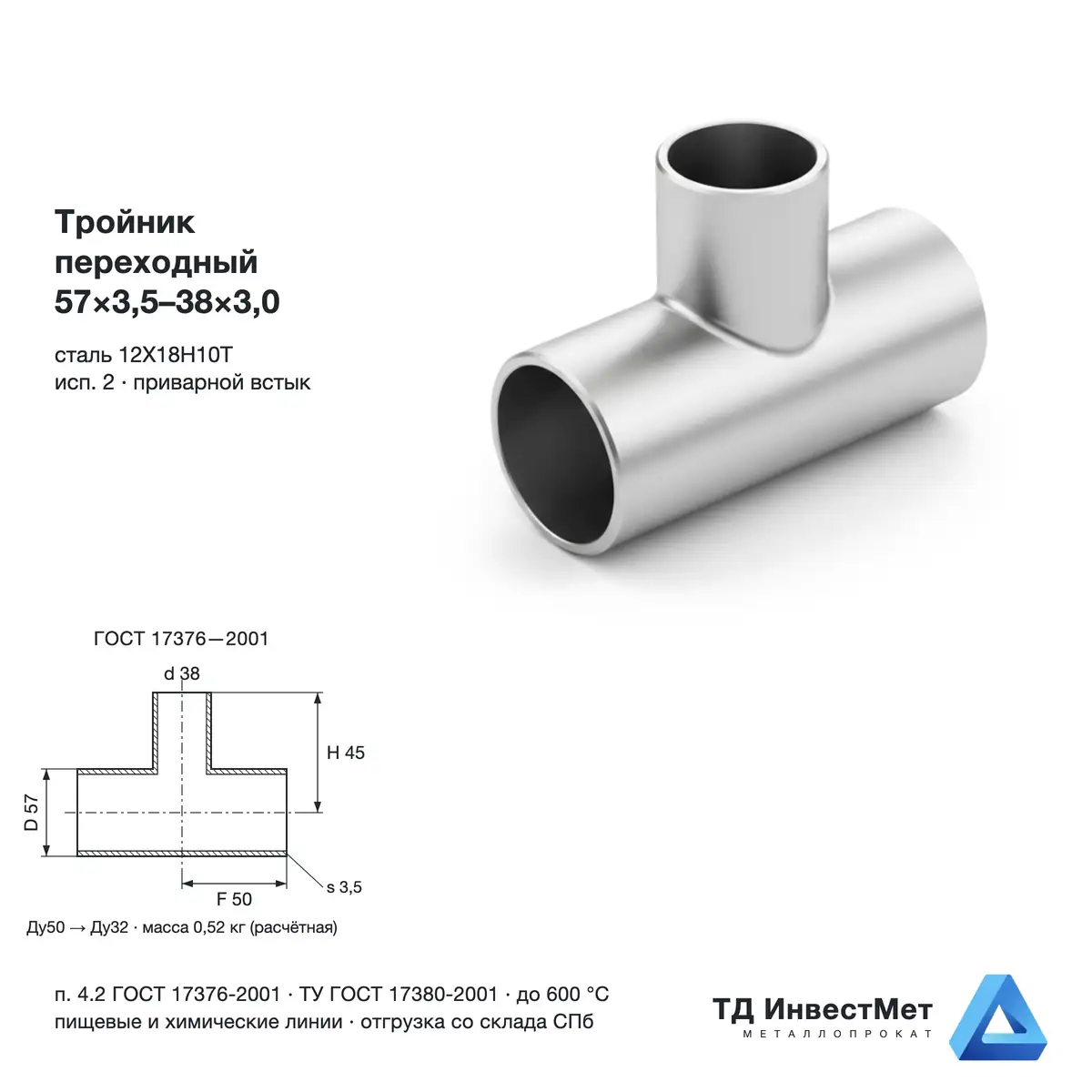

Технические характеристики — тройник переходный 57×3,5-38×3,0

Параметр	Значение
Обозначение по ГОСТ 17376-2001	Тройник 57×3,5-38×3,0
Тип тройника	переходный (ответвление меньшего диаметра)
Исполнение	2 — российский ряд диаметров
Магистраль D×T	57×3,5 мм
Ответвление D₁×T₁	38×3,0 мм
Условный проход	Ду50 → Ду32
Строительный размер F	50 мм (от оси ответвления до торца магистрали)
Полная длина магистрали 2F	100 мм
Строительная высота H	45 мм (от оси магистрали до торца ответвления)
Масса 1 шт. (расчётная)	0,52 кг
Штук в 1 тонне	≈ 1919
Ряд толщин по стандарту	3,0; 4,0; 5,0 мм
Марка стали	12Х18Н10Т (аналог AISI 321)
Тип соединения	под приварку встык по всем концам
Рабочая температура	до 600 °C (предел марки стали)
Технические условия	по ГОСТ 17380-2001
Размер в стандарте	отсутствует — изготовление по п. 4.2 ГОСТ 17376-2001

Важно при комплектации: ГОСТ 17376-2001 нормирует не любые пары «магистраль — ответвление», а конкретный перечень: для магистрали 76 мм это 45 и 57 мм, для 89 мм — 57 и 76 мм. Сочетания вне этого перечня изготавливают по пункту 4.2, по согласованию, и их закладывают в проект с оговоркой.

Частые вопросы

Как читать обозначение переходного тройника?+

Слева направо: сначала магистраль, потом ответвление, у каждого — диаметр и толщина стенки. Запись «76×3,5-57×3,0» означает магистраль 76 мм со стенкой 3,5 мм и ветку 57 мм со стенкой 3,0 мм. Первым всегда идёт диаметр, по которому проходит сквозной поток; перепутать порядок — значит заказать другую деталь.

Любая ли пара диаметров бывает у переходного тройника?+

Нет. Таблица 2 ГОСТ 17376-2001 нормирует конкретный перечень: для магистрали 57 мм это ответвление 45 мм, для 76 мм — 45 и 57 мм, для 89 мм — 57 и 76 мм. Сочетания вне перечня, например ветка 32 мм от магистрали 57 мм, изготавливают по пункту 4.2 — по согласованию с изготовителем.

Толщину стенки ответвления можно выбрать любую?+

В стандарте она задана в паре с толщиной магистрали, а не отдельно: например, при магистрали 76×3,5 ответвлению 57 мм соответствует стенка 3,0 мм. Если у смежной трубы стенка другая, стык проверяют по нормам разделки кромок — разница больше 10 % требует расточки или наплавки на более толстой кромке.

Что такое строительная высота H у переходного тройника?+

Расстояние от оси магистрали до торца ответвления. Отсчитывается именно от оси, поэтому над поверхностью магистрали ветка выступает на H минус половину наружного диаметра. Для магистрали 76 мм H равна 60 мм, то есть над трубой остаётся 22 мм — этого часто не хватает под фланец, и место закладывают заранее.

Чем переходный тройник лучше врезки патрубка?+

Тем, что зона сопряжения магистрали и ответвления сформована, а не сварена: у неё есть нормированный радиус скругления, а стандарт отдельно разрешает утолщать там стенку. У врезки те же нагрузки воспринимает кольцевой шов и кромка прорезанного отверстия, и усиление приходится считать проектом.
