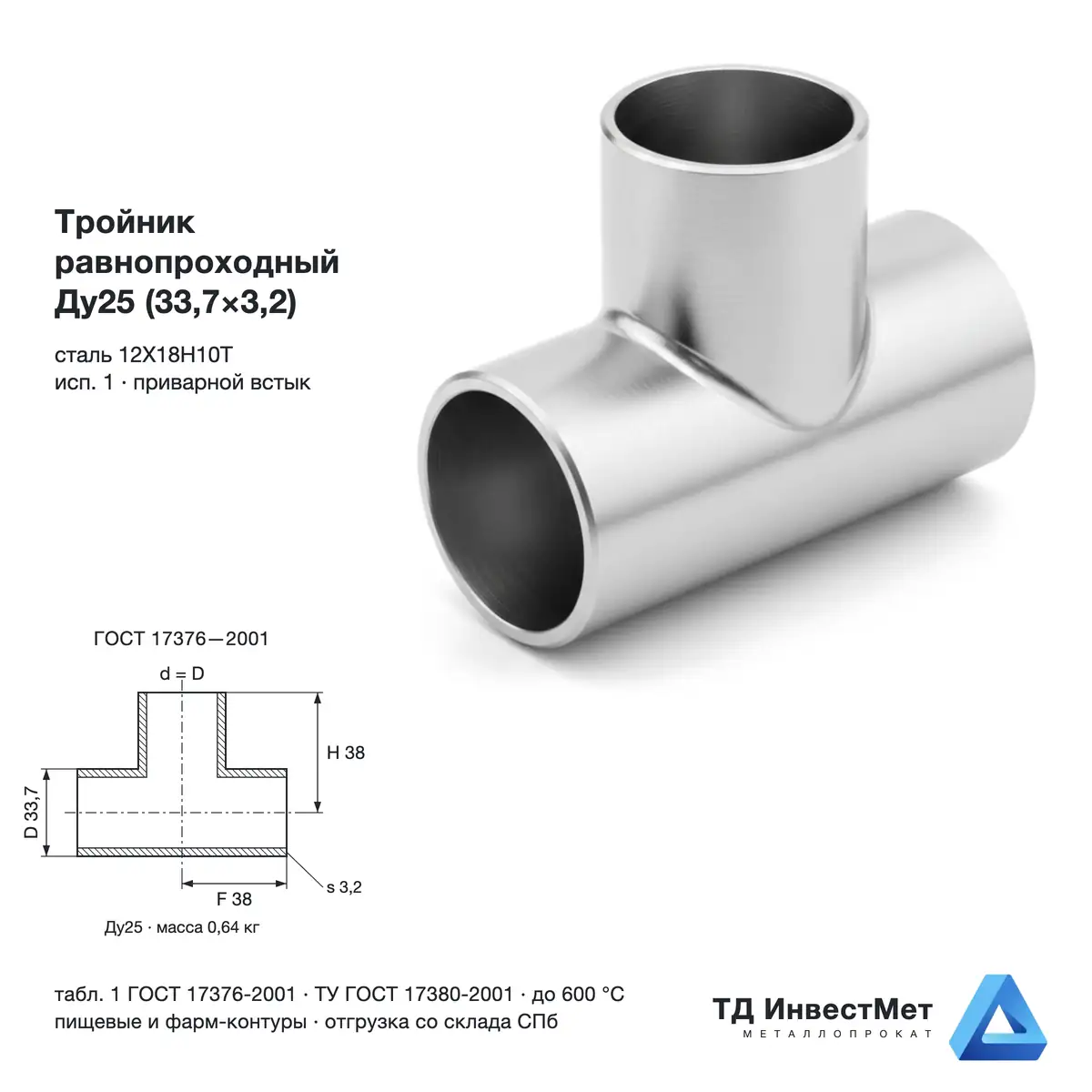

Тройник нержавеющий 33,7×3,2 исп.1 12Х18Н10Т ГОСТ 17376

В наличии

от 500₽ / шт

Цену и наличие подтвердим за 15 минут — зависит от объёма, резки и доставки. Технические характеристики и таблица — в подробном описании ниже.

Запросить цену и наличие

info@invprom.ru

Позвонить MAX Telegram

Сертификат завода Резка в размер Доставка по СПб и ЛО

Цена указана за штуку. Вес партии и срок поставки подтвердит менеджер.

Количество

шт

1 шт 5 шт 10 шт 25 шт

—

ориентировочно

В корзину

Информация о товарах и ценах не является публичной офертой (ст. 437 ГК РФ). Рынок металлопроката меняется ежедневно — актуальную цену, наличие и точный вес партии подтверждает менеджер при оформлении заказа.

Купить тройник 33,7×3,2 исполнения 1 в Санкт-Петербурге

Тройник стальной приварной 33,7×3,2 (международный ряд ИСО 3419) — со склада в Санкт-Петербурге: Мелкий диаметр международного ряда закрывает вторичную разводку: отбор на прибор, сброс на дренаж, врезка байпаса вокруг клапана, подключение промывочной линии CIP (безразборной санитарной мойки) на молочных и пивоваренных производствах СПб и ЛО. Ставится под приварку встык, без резьбы и без разъёмного соединения. Все три конца одного размера: поток делится примерно пополам, и скорость в каждом плече падает, если расход сохраняется, — на это закладываются при подборе диаметра ветки. Сталь 12Х18Н10Т немагнитна в состоянии поставки и сохраняет вязкость на морозе — это важно для наружных эстакад и неотапливаемых цехов СЗФО. Аналог по AISI — 321. Отгружаем со склада в Санкт-Петербурге, на партию даём паспорт качества. Комплектуем с нержавеющей трубой и отводами, возможна доставка по СЗФО.

12Х18Н10Т33,7×3,2 ммисп. 1F 38 мм

Технические характеристики — тройник 33,7×3,2 исполнения 1

Параметр	Значение
Обозначение по ГОСТ 17376-2001	Тройник 1-33,7×3,2
Тип тройника	равнопроходный (все три конца одного диаметра)
Исполнение	1 — международный ряд диаметров (ИСО 3419-81)
Магистраль D×T	33,7×3,2 мм
Условный проход	Ду25 по всем трём концам
Строительный размер F	38 мм (от оси ответвления до торца магистрали)
Полная длина магистрали 2F	76 мм
Строительная высота H	38 мм (от оси магистрали до торца ответвления)
Масса 1 шт.	0,64 кг
Штук в 1 тонне	≈ 1562
Ряд толщин по стандарту	2,3; 3,2; 4,5 мм
Марка стали	12Х18Н10Т (аналог AISI 321)
Тип соединения	под приварку встык по всем концам
Рабочая температура	до 600 °C (предел марки стали)
Технические условия	по ГОСТ 17380-2001
Размер в стандарте	табл. 1 ГОСТ 17376-2001

Важно при комплектации: ГОСТ 17376-2001 написан для углеродистой и низколегированной стали — нержавеющие тройники изготавливают по техническим условиям завода с геометрией по этому стандарту. Именно поэтому в наименовании стоит формулировка «геом. по ГОСТ 17376». На партию выдаём паспорт качества с фактическим химсоставом.

Частые вопросы

Можно ли приварить такой тройник к российской трубе?+

Напрямую — нет, если у трубы диаметр российского ряда. Между 42,4 и 45 мм разница 2,6 мм, между 48,3 и 57 мм — 8,7 мм; такой стык не собрать по нормам разделки кромок. Решения два: взять тройник исполнения 2 либо поставить переходную катушку из трубы соответствующего ряда.

Что означают буквы F и H в таблице ГОСТ 17376?+

Это два строительных размера. F — расстояние от оси ответвления до торца магистрали, то есть полная длина магистрали равна двум F. H — расстояние от оси магистрали до торца ответвления. В компоновке узла их считают отдельно: H отмеряют от оси, а не от поверхности трубы, и на этом чаще всего ошибаются.

Почему в наименовании написано «геом. по ГОСТ 17376»?+

Потому что сам ГОСТ 17376-2001 распространяется на детали из углеродистой и низколегированной стали. Нержавеющие тройники делают по техническим условиям завода, а геометрию — размеры, радиусы, строительные длины — берут по этому стандарту. Формулировка честно отражает суть: размеры стандартные, марка стали вне области стандарта.

Чем тройник исполнения 1 отличается от исполнения 2?+

Рядом наружных диаметров, а не точностью изготовления. Исполнение 1 идёт по международному ряду ИСО 3419-81 — 21,3; 26,9; 33,7; 42,4; 48,3 мм, исполнение 2 по российскому — 45; 57; 76; 89 мм и далее. Между собой они не стыкуются: разница в 2–9 мм по диаметру не выбирается зазором под сварку. Определить ряд просто — измерьте наружный диаметр смежной трубы.

Тройник 33,7×3,2 — со склада СПб

Счёт с НДС 22% за 15 минут
