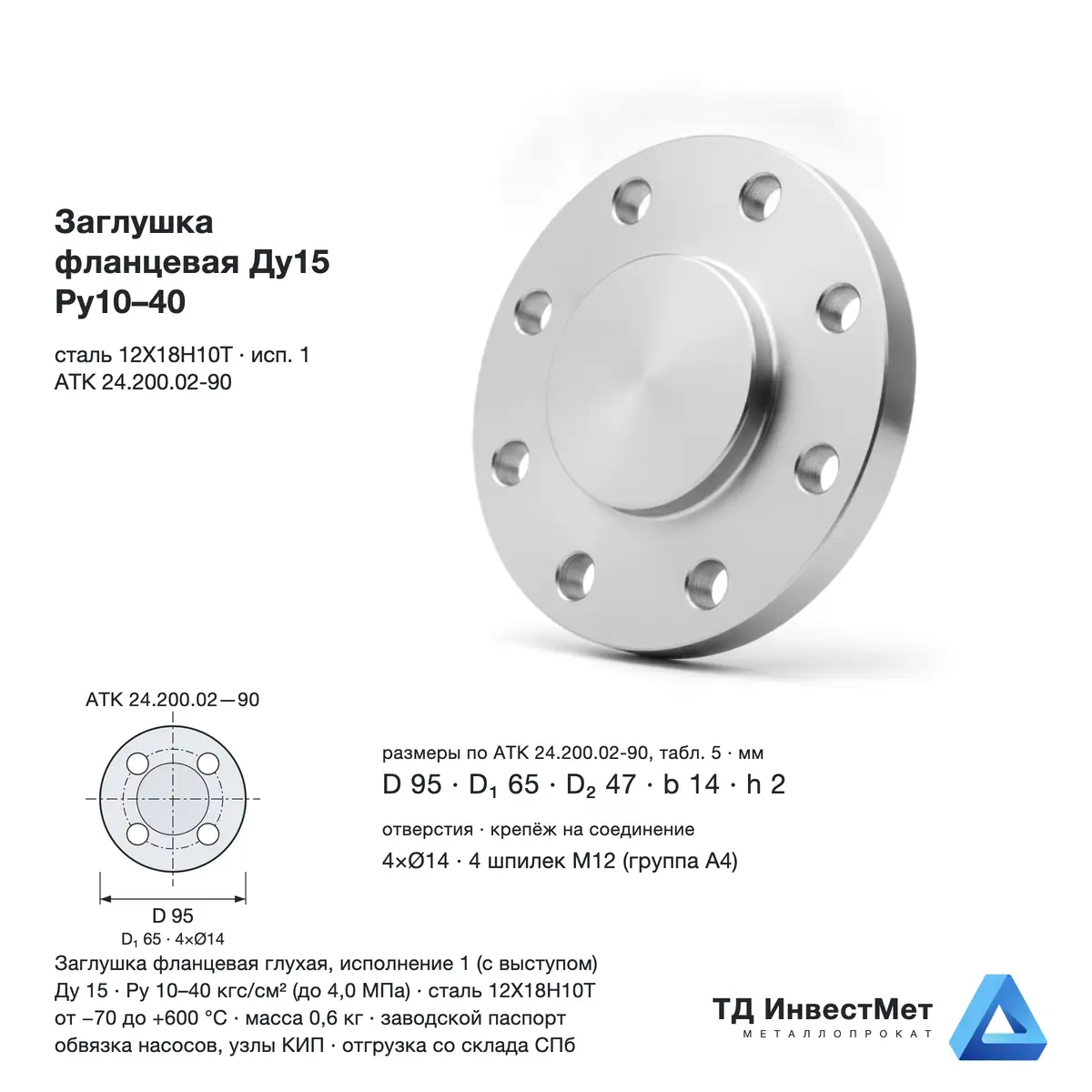

Заглушка фланцевая нержавеющая Ду15 Ру10-40 исп.1 Ст.12Х18Н10Т АТК 24.200.02.90

В наличии

от 660₽ / шт

Цену и наличие подтвердим за 15 минут — зависит от объёма, резки и доставки. Технические характеристики и таблица — в подробном описании ниже.

Запросить цену и наличие

info@invprom.ru

Позвонить MAX Telegram

Сертификат завода Резка в размер Доставка по СПб и ЛО

Цена указана за штуку. Вес партии и срок поставки подтвердит менеджер.

Количество

шт

1 шт 5 шт 10 шт 25 шт

—

ориентировочно

В корзину

Информация о товарах и ценах не является публичной офертой (ст. 437 ГК РФ). Рынок металлопроката меняется ежедневно — актуальную цену, наличие и точный вес партии подтверждает менеджер при оформлении заказа.

Купить заглушку фланцевую нержавеющую Ду15 Ру10-40 в Санкт-Петербурге

Заглушка фланцевая нержавеющая (глухой фланец, фланцевая крышка) Ду15 Ру 10-40 — со склада в Санкт-Петербурге: малый типоразмер закрывает отвод, который пока не задействован: заглушают патрубок под будущий прибор, тупик после узла учёта, дренажную линию у насоса, врезку под манометр на время ремонта. Болтовое соединение снимается ключом за минуту, поэтому линию можно вернуть в работу без сварщика и без огневых работ. При верхнем давлении диапазона осевое усилие от среды на тарелку — около 6,9 кН, то есть примерно 1,7 кН на каждую из 4 шпилек М12. Основную часть момента затяжки при этом забирает не давление, а обжатие прокладки, поэтому тянут крест-накрест и в несколько кругов. Сталь 12Х18Н10Т — аустенитный класс, ближайший международный аналог AISI 321; титан связывает углерод и снимает риск межкристаллитной коррозии (МКК) в зоне сварного шва. Подбираем в один заказ фланцы нержавеющие и шпильки и гайки А4, возможна доставка по СПб и ЛО.

12Х18Н10ТДу 15Ру 10-40до 600 °C

Технические характеристики — заглушка фланцевая Ду15 Ру10-40

Параметр	Значение
Обозначение	Заглушка 1-15-Ру10-40-Ст.12Х18Н10Т АТК 24.200.02-90
Тип	фланцевая глухая, исполнение 1 (с соединительным выступом)
Условный проход	Ду15
Условное давление	Ру 10-40 кгс/см² (до 4,0 МПа)
Наружный диаметр D	95 мм
Ø окружности отверстий D₁	65 мм
Ø соединительного выступа D₂	47 мм
Толщина тарелки b	14 мм
Высота выступа h	2 мм
Отверстия	4 × Ø14 мм
Крепёж на соединение	4 шпилек М12 (группа А4)
Масса 1 шт.	0,6 кг
Штук в 1 тонне	≈ 1667
Марка стали	12Х18Н10Т (аналог AISI 321)
Рабочая температура	от минус 70 до плюс 600 °C (диапазон АТК)
Размеры по	АТК 24.200.02-90, табл. 5

Важно при комплектации: проверьте, что ответный фланец того же ряда: болтовая окружность и диаметр отверстий у заглушки совпадают с фланцем по ГОСТ 33259-2015, но у ряда 2 они другие. Прокладку и крепёж группы А4 берите под материал заглушки, иначе в паре «нержавейка — оцинковка» пойдёт гальваническая коррозия.

Частые вопросы

Что означает «Ру 10-40» в обозначении заглушки Ду15?+

Это диапазон условных давлений, на которых деталь одинакова. АТК 24.200.02-90 задаёт размеры пятью таблицами — на Ру 0,6; 1,0; 1,6; 2,5 и 4,0 МПа, но для условных проходов от 10 до 50 мм таблицы на 1,0; 1,6 и 2,5 МПа отсылают к таблице 5 (Ру 4,0). Проще говоря, на малых диаметрах геометрия фланцевого соединения от давления почти не зависит, и завод делает одну заглушку на весь диапазон. Поэтому в прайсе она и записана как Ру 10-40: одна и та же деталь встанет и на линию Ру 10, и на Ру 40.

Подойдёт ли заглушка по АТК к фланцу по ГОСТ 33259-2015?+

В большинстве случаев да, но сверять надо не только условный проход. Присоединительные размеры заглушек АТК построены на ряду фланцев ГОСТ 12815-80, и при переходе к ГОСТ 33259-2015 часть строк изменилась. У этой заглушки наружный диаметр 95 мм, болтовая окружность Ø65 мм и 4 отверстий Ø14 мм под шпильку М12. Перед заказом сверьте по проекту три вещи: наружный диаметр и болтовую окружность ответного фланца, ряд присоединительных размеров (у ряда 2 окружность другая) и тип уплотнительной поверхности — исполнению 1 по АТК соответствует исполнение В по ГОСТ 33259-2015. Если строки не сходятся, подберём заглушку другого давления.

Сколько шпилек нужно на заглушку Ду15 и какого размера?+

Нужно 4 шпилек М12. Число равно количеству отверстий в одном фланце, а не в паре: каждая шпилька проходит насквозь через заглушку и ответный фланец. Отверстия Ø14 мм расположены по окружности Ø65 мм. Длину подбирают по суммарной толщине пакета — тарелка заглушки 14 мм плюс толщина ответного фланца плюс прокладка плюс две гайки и запас на две-три нитки. Материал крепежа берут аустенитной группы А4 или А2, чтобы не получить гальванопару с нержавеющей деталью.

Чем исполнение 1 отличается от других исполнений АТК?+

Исполнением называют тип уплотнительной поверхности. АТК 24.200.02-90 содержит пять: исполнение 1 — с соединительным выступом, на Ру 0,6-4,0 МПа; исполнение 2 — с выступом, до 6,3 МПа; исполнение 3 — с шипом, до 6,3 МПа; исполнение 4 — под прокладку овального сечения, на 6,3-16,0 МПа; исполнение 5 — с впадиной, на 0,6-4,0 МПа. Наша заглушка — исполнение 1, самое массовое: плоская уплотнительная площадка с невысоким выступом под мягкую прокладку. Ответный фланец должен быть с такой же поверхностью.

Какую температуру и среды держит заглушка из 12Х18Н10Т?+

АТК 24.200.02-90 задаёт для заглушек диапазон от минус 70 до плюс 600 °C, и сталь 12Х18Н10Т в него укладывается. Марка стойка к пару и конденсату, к питьевой и деминерализованной воде, к слабым кислотам и щелочам, к пищевым средам и моющим растворам CIP-мойки. Титан в составе связывает углерод и защищает металл от межкристаллитной коррозии при нагреве. Ограничение стандартное для аустенитных сталей: концентрированную серную кислоту и горячие растворы хлоридов высокой концентрации 12Х18Н10Т не держит — там нужны марки с молибденом.
