Отвод нержавеющий

Отводы крутоизогнутые (колена) из нержавеющей стали — со склада в Санкт-Петербурге, от 21,3 до 273 мм по наружному диаметру, две линейки на выбор: 12Х18Н10Т по ГОСТ 17375-2001 (оба исполнения, толстая стенка, для напорных и паровых линий) и AISI 304 по EN 10253-3 (европейский ряд, тонкая стенка, для воды, вентиляции и пищевых сред). Все — тип 3D с радиусом около полутора условных проходов, штампованные, без продольного шва, торцы под приварку встык. Основной угол 90°, есть отдельные позиции на 30°. Отгружаем с заводским сертификатом на металл и паспортом качества, счёт с НДС 22% готовим за 15 минут.

1D или 1,5D: какой стандарт что нормирует

Это самая частая путаница в спецификациях на отводы, и стоит она дорого: от радиуса зависит габарит узла, масса детали и потери напора. Разводятся два понятия просто — радиус задаёт стандарт, а не исполнение.

В нашем разделе — только отводы 1,5D по ГОСТ 17375-2001, угол 90°. Если проект требует компактный поворот 1D, это другой стандарт и другая позиция в спецификации: подменять один другим нельзя, даже когда диаметр и толщина стенки совпадают.

Как читать обозначение отвода

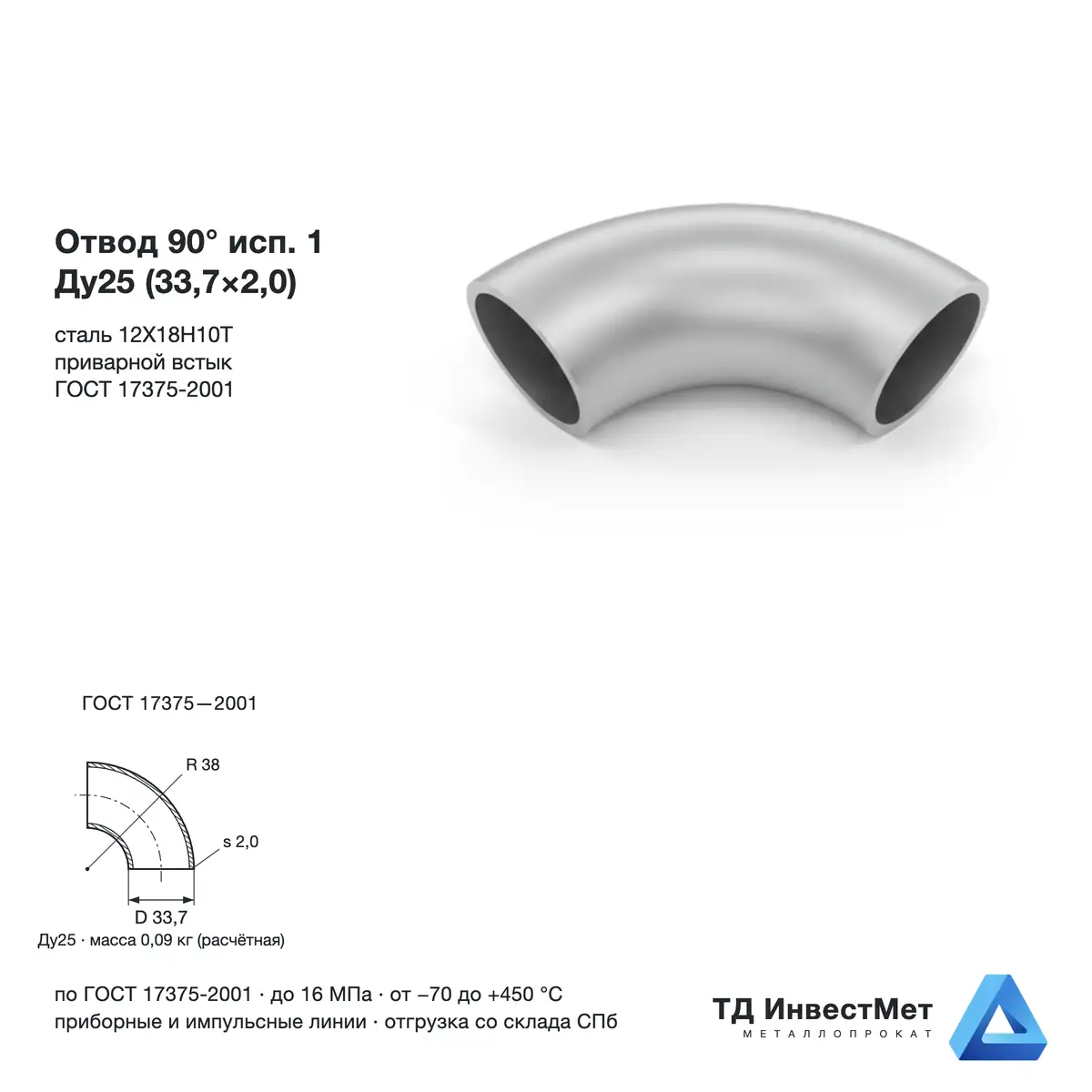

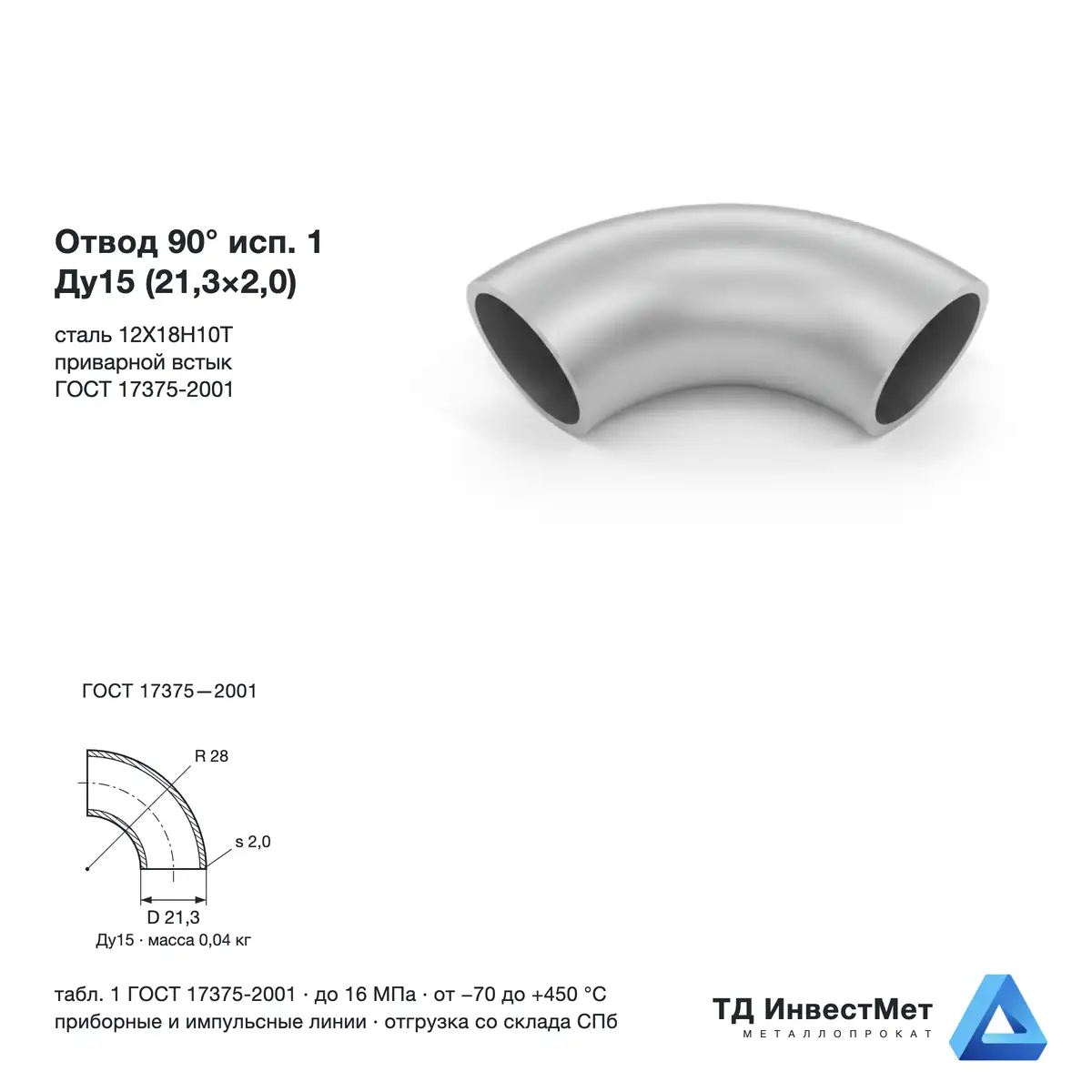

Запись вида «Отвод 90-1-15 (21,3×2,0) ГОСТ 17375-2001» разбирается по частям, и именно здесь возникает ошибка с радиусом.

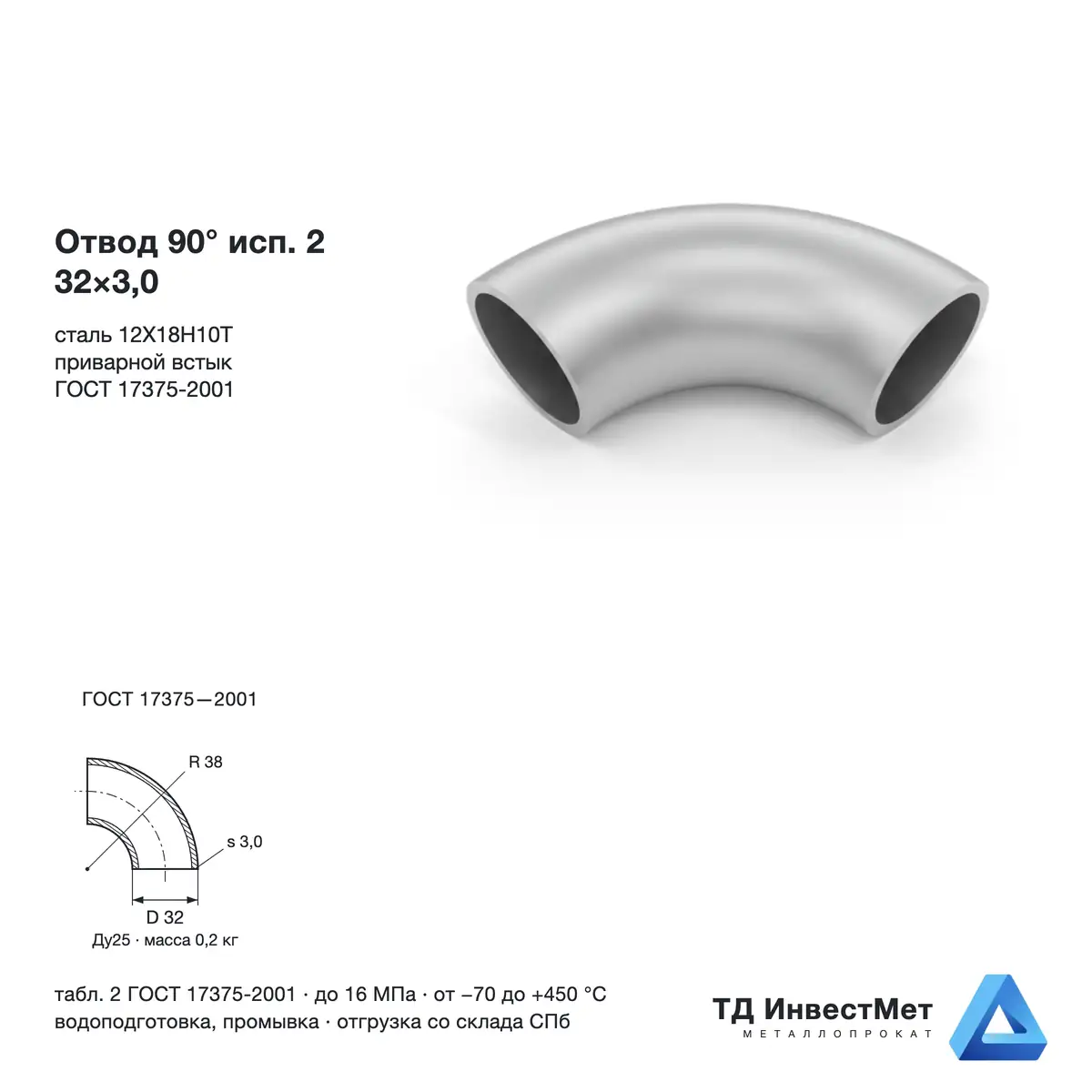

Для исполнения 2 запись короче — «Отвод 90-2-108×4,0»: там указывают сразу наружный диаметр, потому что условный проход по российскому ряду однозначно из него следует.

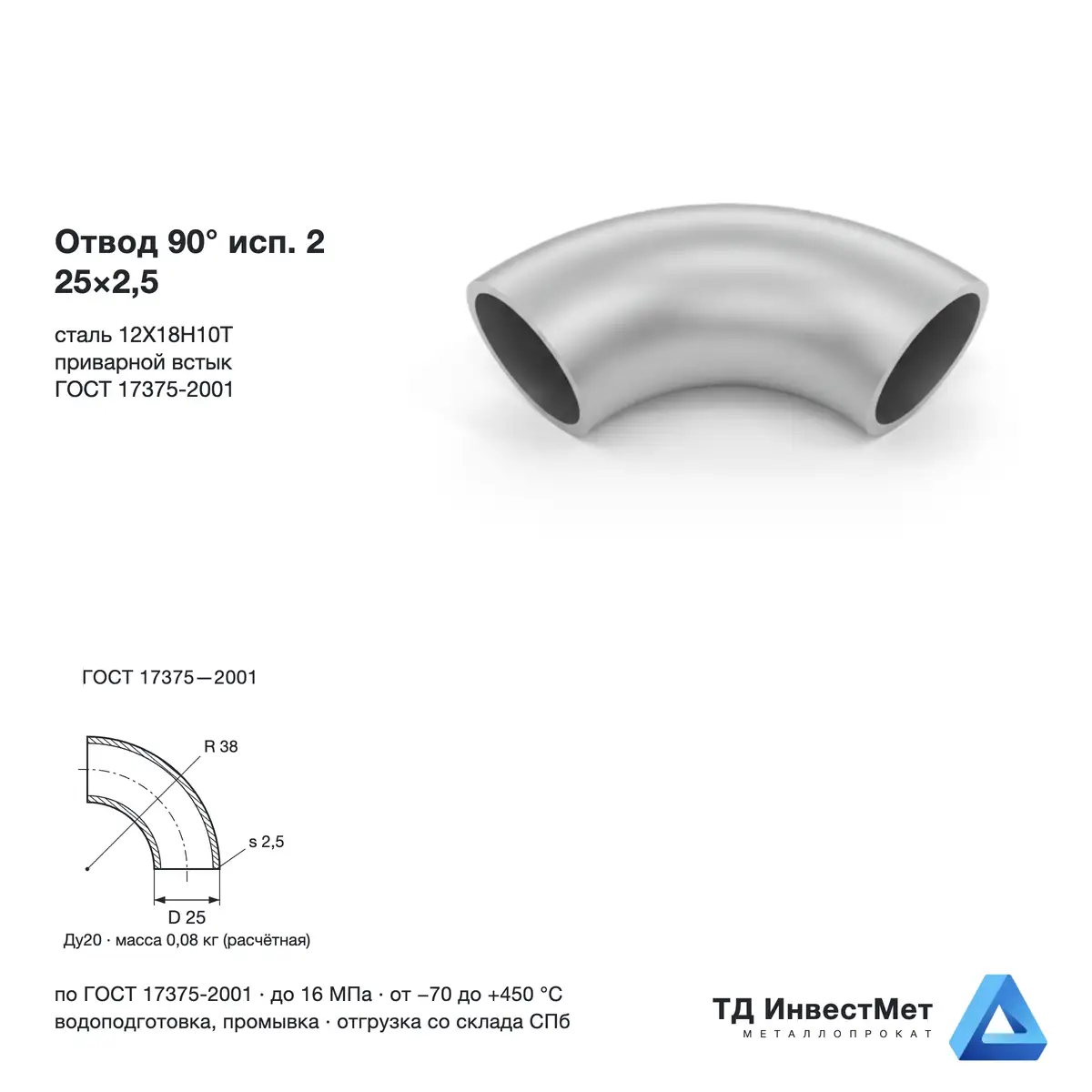

Исполнение 1 и 2: два ряда диаметров

Исполнения различаются рядом наружных диаметров — не радиусом, не допусками и не маркой стали. Один и тот же условный проход имеет разный наружный диаметр в первом и втором исполнении, и по торцу они не сходятся.

Где в графе радиуса указаны два числа — первое относится к исполнению 1, второе к исполнению 2; расхождение не превышает нескольких миллиметров и на компоновку не влияет. А вот наружные диаметры расходятся принципиально: на малых размерах разница доходит до полутора миллиметров, чего достаточно, чтобы стык пришлось растачивать. На Ду200 и Ду250 ряды практически сходятся, но исполнение в спецификации указывают всё равно.

Радиус, строительная высота и масса

Справочные величины по таблицам 1 и 2 ГОСТ 17375-2001 для угла 90°. Масса дана для средней толщины стенки ряда — точное значение по каждому типоразмеру указано в характеристиках товара.

Осевая длина дуги — та величина, которую закладывают в раскладку трассы, когда считают длину прямых участков между поворотами: для угла 90° она равна четверти окружности радиуса гиба. Строительная высота H отсчитывается от торца до оси второго конца и определяет, впишется ли узел в габарит. При расчёте нагрузки на опору к массе детали добавляют массу среды внутри неё — на диаметрах от Ду100 это уже существенная величина.

Отвод, колено и сварной сегмент

Три способа развернуть трассу на 90° различаются и по гидравлике, и по надёжности. Разница в потерях напора почти не видна на одном повороте, но узел с десятком поворотов даёт её в полный рост — и платит за неё насос, круглый год.

Значения коэффициента местного сопротивления приведены по справочнику Идельчика. Практический вывод: важнее сам факт наличия радиуса, чем выбор между 1D и 1,5D — разница между отводом и коленом без радиуса примерно семикратная, а между двумя радиусами составляет доли. Второй довод в пользу штампованного отвода не гидравлический, а прочностной: у сварного сегментного поворота шов проходит по внешнему радиусу, ровно там, где при пусках, остановках и гидроударах возникают наибольшие напряжения. Третий важен для сред с осадком: плавный радиус держит скорость потока у стенки, тогда как у сегментного колена по внутреннему радиусу образуется застойная зона, где отложения нарастают в первую очередь.

Как подобрать отвод под задачу

Размеры, которых нет в стандарте

Два ходовых размера в таблицы ГОСТ 17375-2001 не входят, хотя спрашивают их постоянно. Это не брак и не подделка — такие отводы изготавливают по техническим условиям завода, сохраняя ту же крутоизогнутую геометрию, но в спецификации их правильнее указывать со ссылкой на ТУ изготовителя, а не на таблицу стандарта.

Правило простое: толщина стенки отвода обязана совпадать со стенкой трубы. Расхождение больше миллиметра даёт уступ, который работает сразу в двух направлениях — как концентратор напряжений в напорной линии и как место застоя среды в пищевом контуре. Брать деталь «с запасом» по толщине здесь вредно: она не усиливает узел, а вносит в него дефект геометрии.

12Х18Н10Т или AISI 304: что выбрать

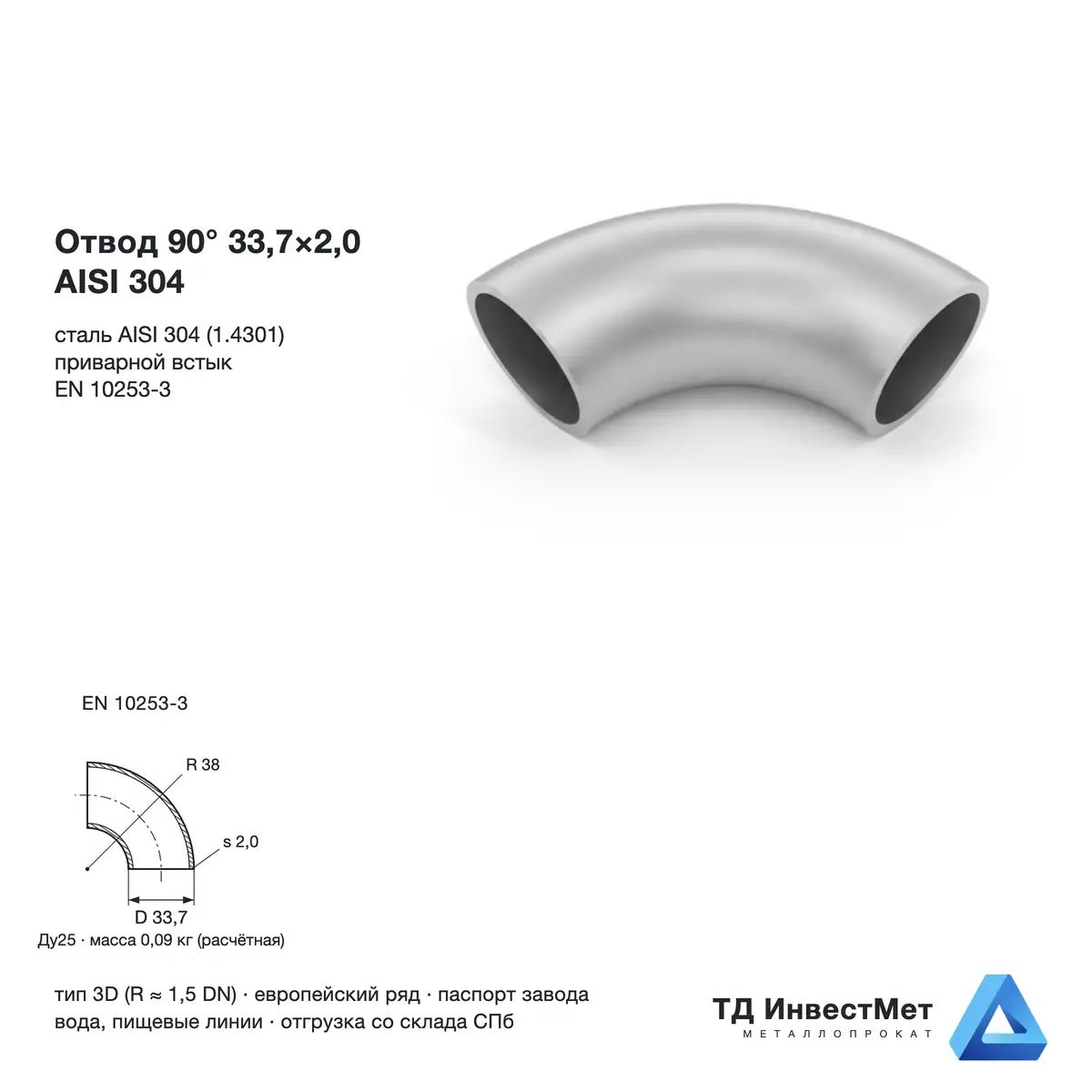

В разделе две линейки, и различаются они не только маркой стали, но и нормой, по которой сделана деталь. Это первый вопрос, который стоит закрыть перед заказом, потому что от него зависит и толщина стенки, и рабочее давление, и цена.

Почему при одном диаметре цены разные. Отвод 21,3×2,0 из AISI 304 и отвод того же диаметра из 12Х18Н10Т — это не одна и та же деталь с разным ценником. У второго толще стенка, выше рабочее давление и стабилизированная сталь в придачу. Для разводки воды переплачивать за это незачем; для линии пара или горячей агрессивной среды экономить на этом нельзя. Если проект прямо называет марку — берите то, что в проекте, замена детали на смонтированной трассе обойдётся несопоставимо дороже разницы в цене.

Отдельно стоит одна позиция 28×1,5 по DIN 11850 — это пищевой (молочный) ряд, у которого свои наружные диаметры: условному проходу 25 соответствует 28 мм вместо 33,7 мм. С трубопроводным рядом такая деталь не стыкуется вовсе, её берут только для молочных и пивоваренных линий, собранных по тому же стандарту.

Марки, среды и температура

Весь раздел — сталь 12Х18Н10Т, аустенитная хромоникелевая с титаном, зарубежный аналог AISI 321. Титан связывает углерод и не даёт выпадать карбидам хрома при сварке, поэтому околошовная зона сохраняет коррозионную стойкость и стабилизирующий отжиг после монтажа не требуется — именно этим марка отличается от нестабилизированной 08Х18Н10.

Область применения деталей задаёт ГОСТ 17380-2001: от минус 70 до +450 °C при давлении до 16 МПа. Сама марка по жаростойкости работает и выше, до 600 °C, но для трубопроводной арматуры ограничение берут по стандарту на изделие, а не по пределу стали. Сталь стойка в большинстве пищевых, слабокислых и щелочных сред, в паре и конденсате, в оборотной воде; в поставочном состоянии немагнитна, а лёгкая магнитность после деформации — нормальное явление и признаком подделки не является. Отдельная оговорка: к концентрированной серной кислоте эта марка нестойка, для таких сред подбирают другой сплав.

Для пищевых и фармацевтических контуров требования к шероховатости внутренней поверхности стандартом не нормируются — их задают отраслевые нормы, и в спецификацию это заносят отдельной строкой. Трубу того же ряда и марки подбираем в разделе трубы нержавеющие, прочий нержавеющий сортамент — в каталоге нержавеющего проката.

Обработка, доставка, документы

Частые вопросы
