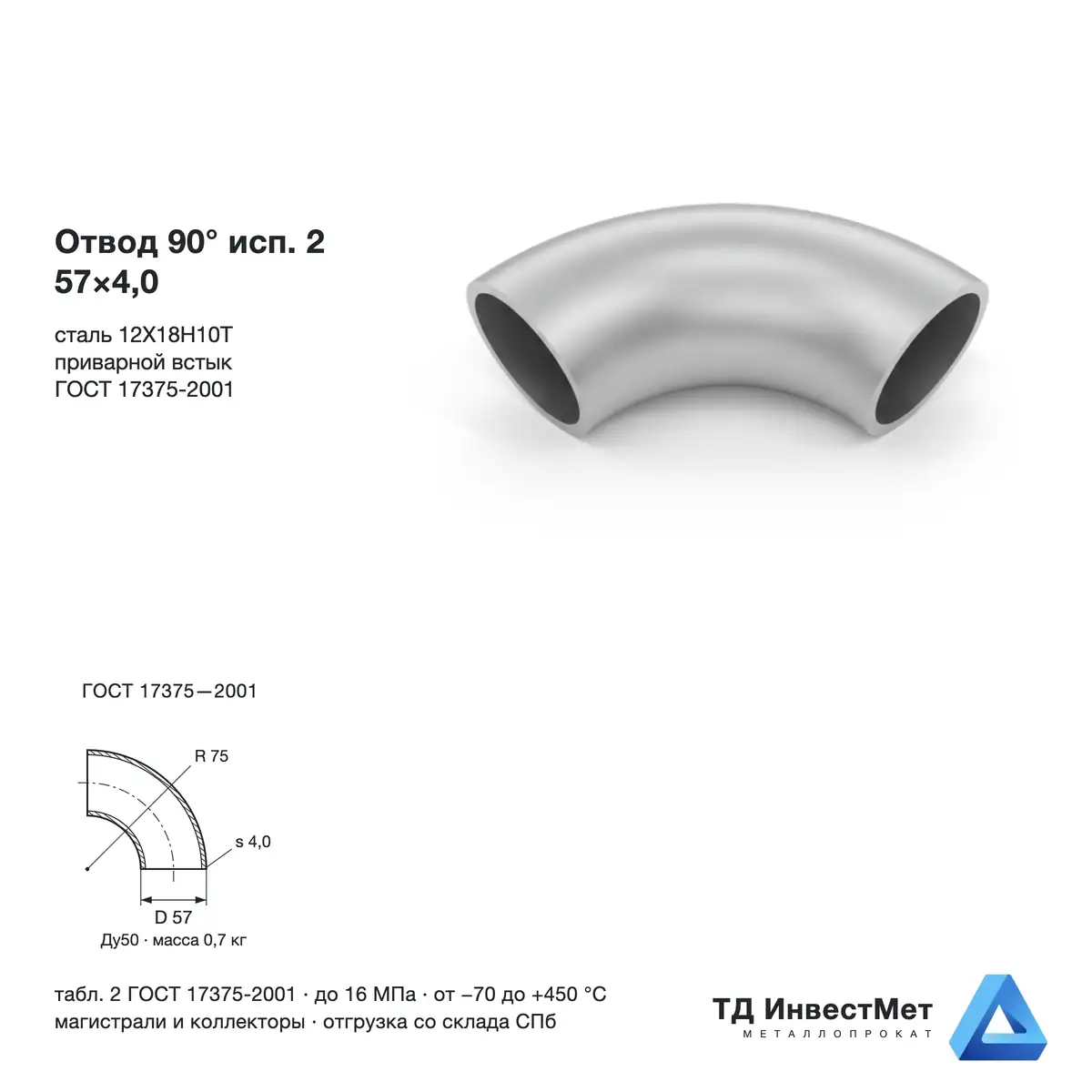

Отвод нержавеющий 90° исп.2 57×4,0 12Х18Н10Т ГОСТ 17375

В наличии

от 760₽ / шт

Цену и наличие подтвердим за 15 минут — зависит от объёма, резки и доставки. Технические характеристики и таблица — в подробном описании ниже.

Запросить цену и наличие

info@invprom.ru

Позвонить MAX Telegram

Сертификат завода Резка в размер Доставка по СПб и ЛО

Цена указана за штуку. Вес партии и срок поставки подтвердит менеджер.

Количество

шт

1 шт 5 шт 10 шт 25 шт

—

ориентировочно

В корзину

Информация о товарах и ценах не является публичной офертой (ст. 437 ГК РФ). Рынок металлопроката меняется ежедневно — актуальную цену, наличие и точный вес партии подтверждает менеджер при оформлении заказа.

Купить отвод нержавеющий 90° исп.2 57×4,0 в Санкт-Петербурге

Крутоизогнутый отвод 90° (колено) 57×4,0 из стали 12Х18Н10Т — со склада в Санкт-Петербурге: этот диапазон закрывает основную разводку по объекту: обвязка станций водоподготовки, контуры охлаждения технологического оборудования, линии пара и конденсата, трубопроводы очистных сооружений. Отвод исполнения 2 встаёт в российскую трубу без подгонки, и это снимает половину монтажных вопросов ещё на стадии спецификации. Отвод занимает по осям 30 мм от торца до торца — этот размер и есть строительная высота, по которой узел вписывают в габарит. Сталь 12Х18Н10Т — аустенитная хромоникелевая с титаном, аналог AISI 321: титан связывает углерод и снимает межкристаллитную коррозию в зоне шва, поэтому отвод под приварку из неё не требует стабилизирующего отжига после монтажа. Каждая партия идёт с заводским сертификатом на металл и паспортом качества. В один узел подбираем фланцы нержавеющие ГОСТ 33259 и заглушки фланцевые АТК 24.200.02-90, есть доставка по СПб и ЛО.

12Х18Н10Т57×4,0 ммисп. 2R = 75 мм

Технические характеристики — отвод 90° 57×4,0 12Х18Н10Т

Параметр	Значение
Обозначение по ГОСТ 17375-2001	Отвод 90-2-57×4,0 ГОСТ 17375-2001
Тип отвода	крутоизогнутый, тип 3D (R ≈ 1,5 DN)
Угол поворота	90°
Исполнение	2 — российский ряд диаметров
Размер D×T	57×4,0 мм
Условный проход	Ду50
Радиус гиба R	75 мм (по оси отвода)
Строительная высота H	30 мм (от торца до оси второго конца)
Осевая длина дуги	≈ 118 мм
Масса 1 шт.	0,7 кг
Штук в 1 тонне	≈ 1429
Ряд толщин по стандарту	2,5 / 3,0 / 3,5 / 4,0 / 4,5 / 5,0 / 5,5 / 6,0 мм
Марка стали	12Х18Н10Т (аналог AISI 321)
Тип соединения	под приварку встык с обоих концов
Область применения	от минус 70 до +450 °C, давление до 16 МПа (ГОСТ 17380-2001)
Размер в стандарте	табл. 2 ГОСТ 17375-2001

Важно при комплектации: узел на 57–89 мм редко состоит из одних отводов — заложите в спецификацию тройники ГОСТ 17376 и переходы ГОСТ 17378 того же исполнения, иначе на монтаже вскроется разнобой рядов.

Частые вопросы

Отвод по ГОСТ 17375 — это 1D или 1,5D?+

Это 1,5D. Стандарт нормирует только отводы типа 3D с радиусом около полутора условных проходов, отводы 1D описывает ГОСТ 30753-2001. Цифра после угла в обозначении «Отвод 90-2-57×4,0» — это исполнение. Разница принципиальна при компоновке: у 1,5D радиус больше, узел занимает больше места, но и потери напора ниже, а стенка на внешнем радиусе утоняется при штамповке меньше.

Какую стенку отвода брать под магистраль?+

Строго ту же, что у трубы. У 57 мм стандарт даёт ряд от 2,5 до 6,0 мм, и отвод с другой стенкой создаёт в стыке уступ — концентратор напряжений в напорной линии и застойную зону в пищевом контуре. Брать «с запасом» здесь вредно: более толстая деталь не усиливает узел, а вносит в него дефект геометрии, который потом приходится растачивать по месту.

Почему у крутоизогнутого отвода нет продольного шва?+

Потому что его штампуют или протягивают из цельной трубы, а не сваривают из сегментов. Это принципиально для наружного радиуса поворота: там при пусках, остановках и гидроударах возникают наибольшие напряжения, и сварной шов в этом месте становится слабым звеном. У сегментного колена шов проходит ровно по зоне максимальных нагрузок, поэтому на ответственных линиях его стараются не применять.

Сколько отводов 57–89 мм выходит на тонну?+

Десятки штук — точное число для конкретного размера указано в таблице характеристик выше. На этом диаметре масса детали уже около килограмма и выше, поэтому при закупке крупного узла считать в тоннах становится осмысленно. Для расчёта нагрузки на опору к массе отвода добавляют массу среды внутри него.

Нужна ли скользящая опора рядом с поворотом?+

В горячем контуре — да. Аустенитная сталь удлиняется примерно в полтора раза сильнее углеродистой, и на длинной горячей трассе повороты принимают эту разницу на себя. Если опору у отвода сделать жёсткой, шов начинает работать циклически при каждом пуске и остановке, а усталостные трещины появляются именно в защемлённых узлах, а не на прямых участках.
