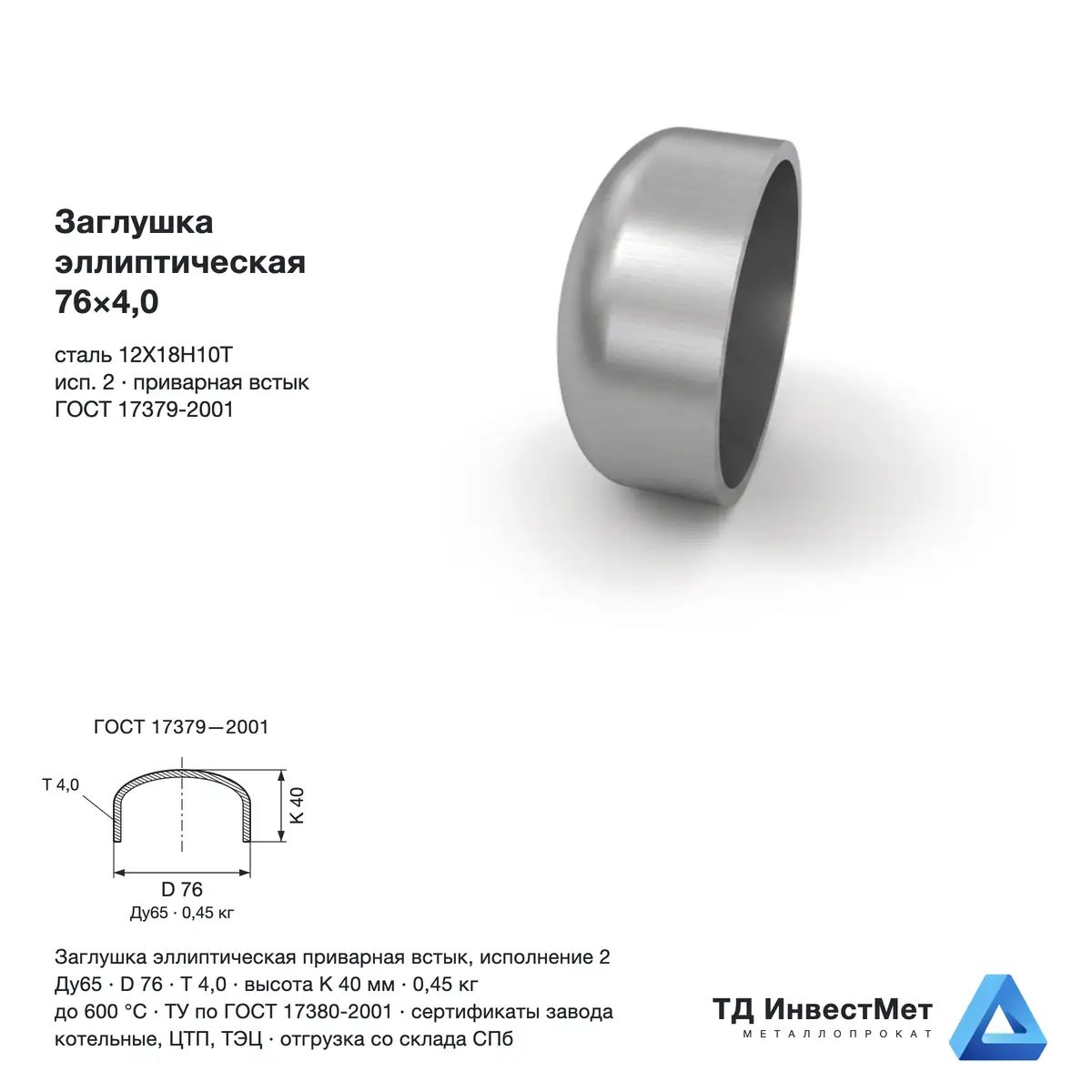

Заглушка эллиптическая нержавеющая 76×4,0 Ду65 Ст.12Х18Н10Т ГОСТ 17379-2001

В наличии

от 550₽ / шт

Цену и наличие подтвердим за 15 минут — зависит от объёма, резки и доставки. Технические характеристики и таблица — в подробном описании ниже.

Запросить цену и наличие

info@invprom.ru

Позвонить MAX Telegram

Сертификат завода Резка в размер Доставка по СПб и ЛО

Цена указана за штуку. Вес партии и срок поставки подтвердит менеджер.

Количество

шт

1 шт 5 шт 10 шт 25 шт

—

ориентировочно

В корзину

Информация о товарах и ценах не является публичной офертой (ст. 437 ГК РФ). Рынок металлопроката меняется ежедневно — актуальную цену, наличие и точный вес партии подтверждает менеджер при оформлении заказа.

Купить заглушку эллиптическую нержавеющую 76×4,0 в Санкт-Петербурге

Заглушка эллиптическая нержавеющая под приварку (донышко трубы) Ø76 × 4,0 мм — со склада в Санкт-Петербурге: средний и крупный приварной типоразмер закрывает торец технологической магистрали намертво: конец коллектора в котельной или ЦТП, отвод очистных сооружений, патрубок ёмкости. Там, где разъём не нужен, приварная заглушка дешевле пары «фланец + глухой фланец» и не требует обслуживания прокладки. Глубина эллиптической части здесь около 19 мм — четверть наружного диаметра, как и положено днищу с отношением осей 2:1; остальное до полной высоты добирает цилиндрический борт, который уводит сварной шов из зоны перехода. Сталь 12Х18Н10Т — аустенитный класс, ближайший международный аналог AISI 321; титан связывает углерод и снимает риск межкристаллитной коррозии (МКК) в зоне сварного шва. Подбираем в один заказ фланцы нержавеющие и шпильки и гайки А4, возможна доставка по СПб и ЛО.

12Х18Н10ТØ 76 × 4,0 ммДу 65под приварку

Технические характеристики — заглушка эллиптическая 76×4,0

Параметр	Значение
Обозначение	Заглушка Э-2-76×4,0 Ст.12Х18Н10Т ГОСТ 17379-2001
Тип	эллиптическая приварная, исполнение 2 (российский ряд диаметров)
Наружный диаметр D	76 мм
Толщина стенки T	4,0 мм
Высота K	40 мм
Условный проход	Ду65
Ряд толщин по табл. 2	3,5 и 6,0 мм
Масса 1 шт. (расчётная)	0,45 кг
Штук в 1 тонне	≈ 2222
Марка стали	12Х18Н10Т (аналог AISI 321)
Тип соединения	под приварку встык
Рабочая температура	до 600 °C (предел марки стали)
Технические условия	по ГОСТ 17380-2001

Важно при комплектации: газовая резка для нержавейки не подходит — кислородная струя не берёт хромистую сталь. Для подгонки длины трубы под заглушку используем механическую отрезку или плазму. Переходы и отводы к этому же диаметру есть в разделе.

Частые вопросы

Чем приварная заглушка выгоднее фланцевой пары?+

Дешевле и проще, если разъём не нужен. Фланцевый вариант — это четыре позиции: заглушка, ответный фланец, прокладка и комплект крепежа, плюс сварка фланца к трубе. Приварная заглушка — одна деталь и один шов. На среднем и крупном диаметре разница в стоимости комплекта заметная. Есть и эксплуатационный довод: у приварного стыка нет прокладки, а значит нет и планового обслуживания. Обратная сторона очевидна — снять такую заглушку можно только резкой, поэтому её ставят там, где торец закрывают навсегда.

Какая высота у заглушки Ø76 мм и сколько уйдёт по длине?+

Общая высота 40 мм. Из них примерно 19 мм приходится на эллиптическую часть — у днища с отношением осей 2:1 глубина составляет четверть наружного диаметра, — а остальное это цилиндрический борт под сварной шов. Борт нужен, чтобы стык оказался на прямом участке, вне зоны перехода, где напряжения максимальны. При раскрое линии закладывайте эту высоту: заглушка добавляет к длине участка 40 мм плюс зазор под сварку.

Какому Ду соответствует заглушка Ø76 мм?+

Ду65. ГОСТ 17379-2001 обозначает заглушки по наружному диаметру трубы, поэтому в прайсе стоит Ø76 мм, а в проекте линия скорее всего названа по условному проходу. Эта позиция относится к исполнению 2 — российскому ряду наружных диаметров. У исполнения 1 ряд международный, по ИСО 3419-81, и его размеры с российской трубой не совпадают: например, вместо 159 мм там 168,3 мм. Заказывая, называйте наружный диаметр и стенку — так ошибиться невозможно.

Сколько весит заглушка Ø76 × 4,0 мм?+

Около 0,45 кг, и это расчётная величина. Таблица 2 ГОСТ 17379-2001 нормирует для наружного диаметра 76 мм стенки 3,5 и 6,0 мм, а толщина 4,0 мм изготавливается по п. 4.3 — стандарт прямо допускает заглушки других размеров по согласованию с заказчиком. Массу мы получили интерполяцией между соседними строками таблицы. В тонне таких заглушек около 2222 штук. Масса в ГОСТ 17379-2001 дана справочно и посчитана для плотности 7850 кг/м³, то есть для углеродистой стали; аустенитная 12Х18Н10Т плотнее на 0,6 %, разница в пределах допуска. На этом диаметре вес уже влияет на монтаж: деталь удобнее прихватить в двух-трёх точках с подставкой, а потом вести шов по кругу.

Чем эллиптическая заглушка отличается от днища по ГОСТ 6533-78?+

Назначением и размерным рядом. Заглушки по ГОСТ 17379-2001 — это деталь трубопровода: ряд построен на наружных диаметрах труб, толщины небольшие, поставляются серийно и варятся к трубе. Днища по ГОСТ 6533-78 — элемент сосудов и аппаратов: ряд идёт по внутренним диаметрам обечаек, размеры и толщины заметно крупнее, а расчёт ведётся по правилам для сосудов под давлением. Путать их нельзя: днище от аппарата к трубе Ø76 мм по кромке не подойдёт, даже если диаметр на первый взгляд похож.
