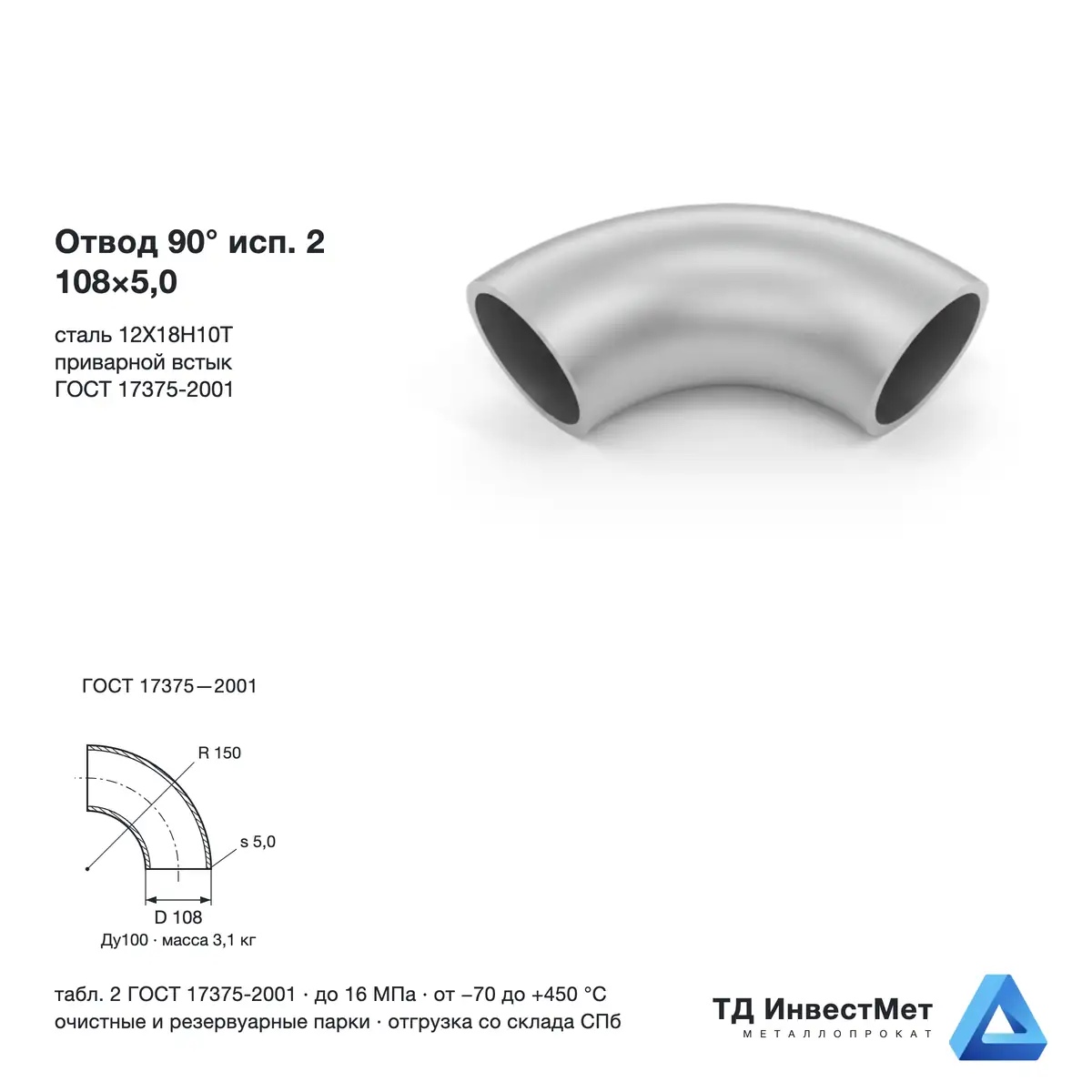

Отвод нержавеющий 90° исп.2 108×5,0 12Х18Н10Т ГОСТ 17375
Купить отвод нержавеющий 90° исп.2 108×5,0 в Санкт-Петербурге
Крутоизогнутый отвод 90° (колено) 108×5,0 из стали 12Х18Н10Т — со склада в Санкт-Петербурге: этот размер закладывают в проект целиком — вместе с опорами, компенсацией температурных удлинений и картой сварных стыков. Идёт в магистрали оборотного водоснабжения, в линии подачи на выпарные аппараты, в трассы очистных и в коллекторы резервуарных парков, где нержавеющая сталь выбрана из-за агрессивности среды. Отвод занимает по осям 62 мм от торца до торца — этот размер и есть строительная высота, по которой узел вписывают в габарит. Хромоникелевая сталь 12Х18Н10Т с титаном — рабочая марка для пищевых, химических и паровых контуров: немагнитна в поставочном состоянии, хорошо сваривается и не теряет коррозионную стойкость в шве, чем и отличается от нестабилизированной 08Х18Н10. Отгружаем с полным пакетом документов — сертификат на металл и паспорт качества. К отводу подбираем переходы нержавеющие ГОСТ 17378 и трубу 12Х18Н10Т, при монтаже пригодится резка трубы в размер.
Технические характеристики — отвод 90° 108×5,0 12Х18Н10Т
| Параметр | Значение |
|---|---|
| Обозначение по ГОСТ 17375-2001 | Отвод 90-2-108×5,0 ГОСТ 17375-2001 |
| Тип отвода | крутоизогнутый, тип 3D (R ≈ 1,5 DN) |
| Угол поворота | 90° |
| Исполнение | 2 — российский ряд диаметров |
| Размер D×T | 108×5,0 мм |
| Условный проход | Ду100 |
| Радиус гиба R | 150 мм (по оси отвода) |
| Строительная высота H | 62 мм (от торца до оси второго конца) |
| Осевая длина дуги | ≈ 236 мм |
| Масса 1 шт. | 3,1 кг |
| Штук в 1 тонне | ≈ 323 |
| Ряд толщин по стандарту | 3,5 / 4,0 / 4,5 / 5,0 / 6,0 / 7,0 / 8,0 / 9,0 / 10,0 мм |
| Марка стали | 12Х18Н10Т (аналог AISI 321) |
| Тип соединения | под приварку встык с обоих концов |
| Область применения | от минус 70 до +450 °C, давление до 16 МПа (ГОСТ 17380-2001) |
| Размер в стандарте | табл. 2 ГОСТ 17375-2001 |
