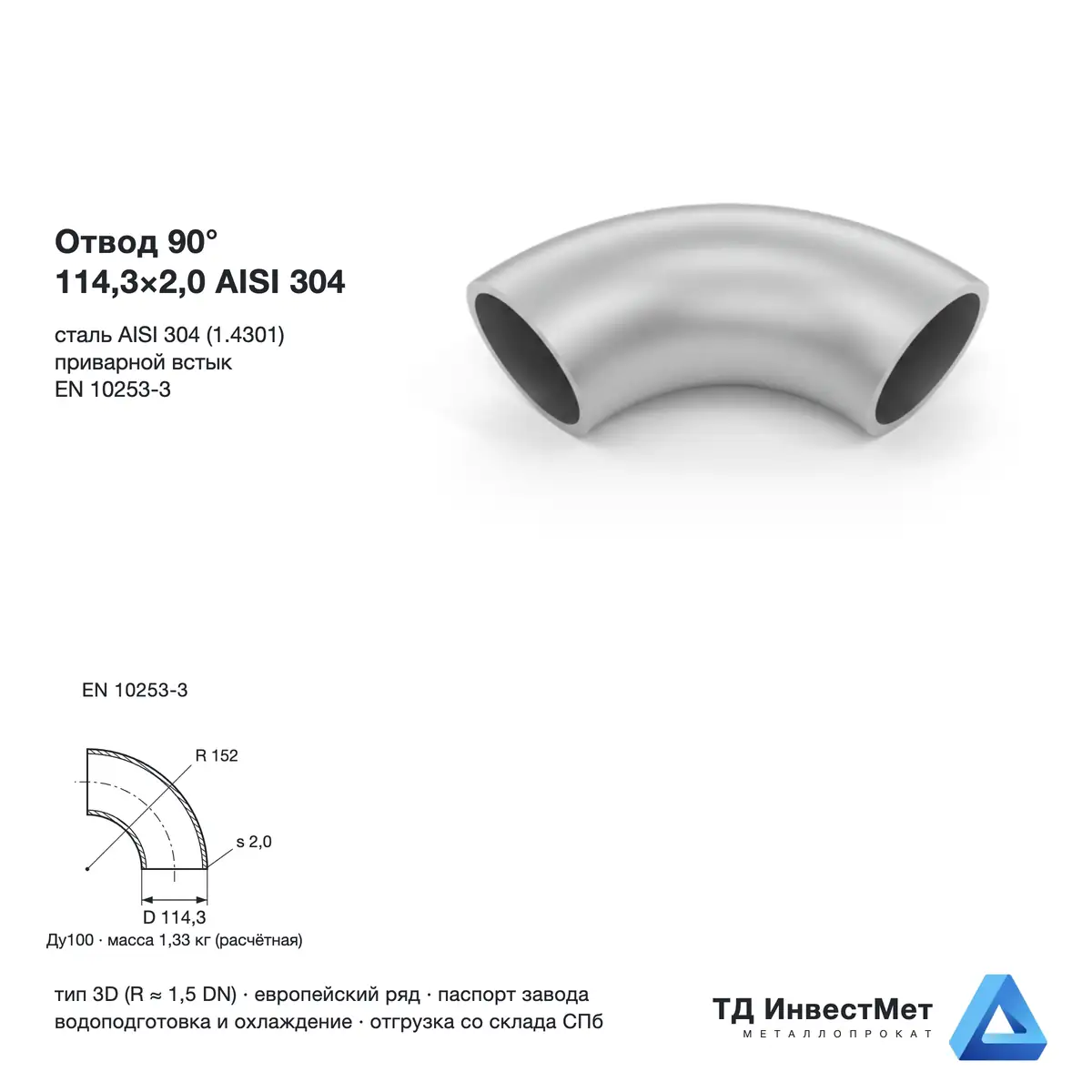

Отвод нержавеющий 90° 114,3×2,0 AISI 304 EN 10253-3

В наличии

от 1 500₽ / шт

Цену и наличие подтвердим за 15 минут — зависит от объёма, резки и доставки. Технические характеристики и таблица — в подробном описании ниже.

Запросить цену и наличие

info@invprom.ru

Позвонить MAX Telegram

Сертификат завода Резка в размер Доставка по СПб и ЛО

Цена указана за штуку. Вес партии и срок поставки подтвердит менеджер.

Количество

шт

1 шт 5 шт 10 шт 25 шт

—

ориентировочно

В корзину

Информация о товарах и ценах не является публичной офертой (ст. 437 ГК РФ). Рынок металлопроката меняется ежедневно — актуальную цену, наличие и точный вес партии подтверждает менеджер при оформлении заказа.

Купить отвод нержавеющий 90° 114,3×2,0 AISI 304 в Санкт-Петербурге

Крутоизогнутый отвод 90° (колено) 114,3×2,0 из стали AISI 304 — со склада в Санкт-Петербурге: на 60,3–114,3 мм отвод из 304 ставят в контуры, где важны стоимость узла и доступность позиции: техническая и оборотная вода, системы пожаротушения, вентиляция и аспирация, линии пищевых производств, обвязка бассейнов и аквапарков. Европейская норма даёт здесь тонкую стенку — деталь легче ГОСТовской того же диаметра почти вдвое. Осевая длина дуги поворота около 239 мм — эту величину закладывают в раскладку трассы, считая длину прямых участков между поворотами. Хромоникелевая сталь AISI 304 (1.4301) — мировой стандарт нержавейки общего назначения. Держит воду, пар низкого давления, пищевые и слабокислые среды; в хлоридах и морской воде уступает молибденовой 316, а при высоких температурах — стабилизированной 321. Каждая позиция идёт с заводским сертификатом на металл. Комплектуем с тройниками нержавеющими ГОСТ 17376 и переходами концентрическими 12Х18Н10Т, работает доставка по СЗФО.

AISI 304114,3×2,0 мм90°EN 10253-3

Технические характеристики — отвод 90° 114,3×2,0 AISI 304

Параметр	Значение
Обозначение	Отвод 90-100 (114,3×2,0) 1.4301 (AISI 304) EN 10253-3
Стандарт	EN 10253-3
Тип отвода	крутоизогнутый, тип 3D (R ≈ 1,5 DN)
Угол поворота	90°
Размер D×T	114,3×2,0 мм
Условный проход	Ду100
Радиус гиба R	152 мм (по оси отвода)
Строительная высота H	64 мм
Осевая длина дуги	≈ 239 мм
Масса 1 шт. (расчётная)	1,33 кг
Штук в 1 тонне	≈ 751
Марка стали	AISI 304 / 1.4301 (российский аналог 08Х18Н10)
Тип соединения	под приварку встык с обоих концов
Ряд диаметров	европейский
Стенка по ГОСТ 17375 для этого Ду	3,6 / 6,3 / 8,8 мм — европейская норма даёт более тонкий ряд

Важно при комплектации: для горячих контуров учитывайте, что аустенитная сталь удлиняется примерно в полтора раза сильнее углеродистой: опору рядом с поворотом ставят скользящей, а не жёсткой, иначе шов работает циклически при каждом пуске.

Частые вопросы

Отвод по EN 10253-3 — это 1D или 1,5D?+

Это 1,5D, тип 3D. Радиус около полутора условных проходов — тот же, что у отводов по ГОСТ 17375: например, для Ду100 это порядка 150 мм в обеих нормах. Значит по габариту узла и по раскладке трассы европейский и российский отвод одного условного прохода ведут себя одинаково, а различаются рядом стенок и, соответственно, рабочим давлением.

Что ставят в узел вместе с отводом?+

Тройники, переходы и фланцы того же ряда диаметров. Узел на 60–114 мм почти никогда не состоит из одних поворотов: к нему идут тройники для отборов, переходы при смене диаметра и фланцы на разъёмных соединениях. Главное — не смешивать европейский и российский ряды в одном узле: наружные диаметры и толщины стенок у них разные, и разнобой вскроется уже на монтаже.

Магнитится ли AISI 304?+

В поставочном состоянии нет, после штамповки — слабо. Аустенитная структура немагнитна, но холодная деформация частично переводит её в мартенсит, и поверхностный слой начинает притягивать магнит. Отводы изготавливают штамповкой, поэтому лёгкая магнитность у них нормальна и о подмене металла не говорит. Марку подтверждает сертификат завода с указанием плавки и химического состава.

Какую стенку брать на диаметрах 60–114 мм?+

Ту, что совпадает с трубой, и не ниже проектной. Здесь особенно заметна разница между нормами: у 114,3 мм европейский ряд даёт 2,0 мм, а ГОСТ 17375 начинается с 3,6 мм. Для вентиляции, оборотной воды и безнапорных линий тонкой стенки достаточно; для напорной магистрали берут ГОСТовскую позицию. Если стенки на стыке разошлись, в узле появляется уступ, и его приходится растачивать по месту.
