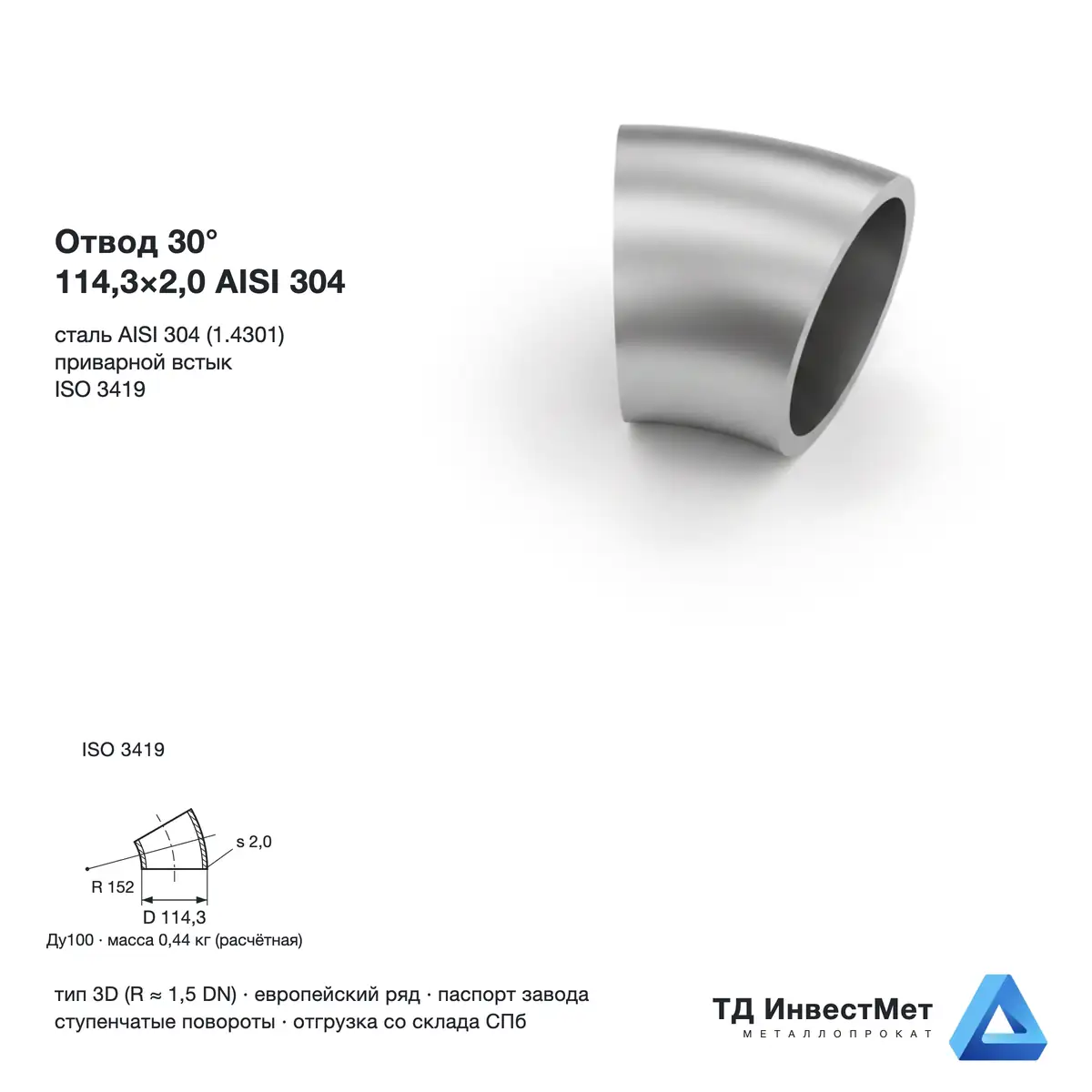

Отвод нержавеющий 30° 114,3×2,0 AISI 304 ISO 3419

В наличии

от 1 200₽ / шт

Цену и наличие подтвердим за 15 минут — зависит от объёма, резки и доставки. Технические характеристики и таблица — в подробном описании ниже.

Запросить цену и наличие

info@invprom.ru

Позвонить MAX Telegram

Сертификат завода Резка в размер Доставка по СПб и ЛО

Цена указана за штуку. Вес партии и срок поставки подтвердит менеджер.

Количество

шт

1 шт 5 шт 10 шт 25 шт

—

ориентировочно

В корзину

Информация о товарах и ценах не является публичной офертой (ст. 437 ГК РФ). Рынок металлопроката меняется ежедневно — актуальную цену, наличие и точный вес партии подтверждает менеджер при оформлении заказа.

Купить отвод нержавеющий 30° 114,3×2,0 AISI 304 в Санкт-Петербурге

Крутоизогнутый отвод 30° (колено) 114,3×2,0 из стали AISI 304 — со склада в Санкт-Петербурге: угол 30° — нестандартный поворот: ни ГОСТ 17375, ни основной ряд EN 10253 его не предусматривают, поэтому в проектах он появляется там, где трассу надо развернуть плавно и ступенями. Пара таких отводов даёт мягкий обход препятствия без резкой смены направления потока, а на длинной трассе три поворота по 30° работают спокойнее, чем один на 90°. Стенка 2,0 мм по европейской норме тоньше ГОСТовского ряда для этого диаметра, поэтому деталь заметно легче — около 0,44 кг. AISI 304 соответствует 08Х18Н10 и европейской 1.4301. Немагнитна в поставочном состоянии, лёгкая магнитность после деформации — нормальное явление и признаком подделки не является. Рабочий диапазон для воды и пищевых сред перекрывает потребности большинства инженерных систем. Документы на партию — сертификат завода и паспорт качества — выдаём при отгрузке. К отводу подбираем переходы нержавеющие ГОСТ 17378 и трубу 12Х18Н10Т, при монтаже пригодится резка трубы в размер.

AISI 304114,3×2,0 мм30°ISO 3419

Технические характеристики — отвод 30° 114,3×2,0 AISI 304

Параметр	Значение
Обозначение	Отвод 30-100 (114,3×2,0) 1.4301 (AISI 304) ISO 3419
Стандарт	ISO 3419
Тип отвода	крутоизогнутый, тип 3D (R ≈ 1,5 DN)
Угол поворота	30° — нестандартный угол, вне основного ряда стандартов
Размер D×T	114,3×2,0 мм
Условный проход	Ду100
Радиус гиба R	152 мм (по оси отвода)
Строительная высота H	64 мм
Осевая длина дуги	≈ 80 мм
Масса 1 шт. (расчётная)	0,44 кг
Штук в 1 тонне	≈ 2254
Марка стали	AISI 304 / 1.4301 (российский аналог 08Х18Н10)
Тип соединения	под приварку встык с обоих концов
Ряд диаметров	европейский
Стенка по ГОСТ 17375 для этого Ду	3,6 / 6,3 / 8,8 мм — европейская норма даёт более тонкий ряд

Важно при комплектации: сверьте толщину стенки с трубой — европейский ряд тоньше ГОСТовского. Трубу подбираем в разделе трубы нержавеющие.

Частые вопросы

Можно ли согнуть трубу вместо отвода 30°?+

На плавном угле это соблазнительно, но для ответственных линий не годится. При гибке стенка на внешнем радиусе утоняется, сечение овализуется, и никто эти отклонения на объекте не контролирует. У штампованного отвода геометрия и толщина нормированы, деталь идёт с сертификатом. Для напорных и пищевых контуров применяют именно отвод.

Бывают ли отводы с углом 30 градусов?+

Да, но это нестандартный угол. Ни ГОСТ 17375-2001, ни основной ряд EN 10253 угла 30° не предусматривают — стандартные углы это 45°, 90° и 180°, в российской норме ещё 60°. Отводы 30° изготавливают по техническим условиям завода и применяют там, где трассу нужно развернуть плавно, ступенями: например, обойти препятствие без резкой смены направления потока. Позицию стоит подтверждать по наличию до включения в спецификацию.

Когда нужен отвод 30°, а когда хватит 45° или 90°?+

Угол 30° берут, когда поворот должен быть максимально плавным, а трасса разворачивается ступенями. Два отвода по 30° дают суммарный поворот 60° с меньшим возмущением потока, чем один резкий. Во всех остальных случаях практичнее штатные 45° и 90°: они дешевле, всегда есть на складе и не требуют пояснений в спецификации. При монтаже ступенчатого поворота между отводами выдерживают прямые вставки, иначе узел даёт завихрение.

Чем AISI 304 отличается от 12Х18Н10Т?+

Отсутствием титана в составе: AISI 304 — это 1.4301 и российская 08Х18Н10, базовая аустенитная сталь, тогда как 12Х18Н10Т дополнительно стабилизирована. Для воды, вентиляции и пищевых сред 304 достаточно; стабилизированную марку берут для пара, длительного нагрева и агрессивных сред.

Какой радиус у отвода с углом 30°?+

Тот же, что и у 90° того же условного прохода, — тип 3D, около полутора условных проходов. От угла зависит не радиус, а длина дуги: у 30° она втрое короче, чем у 90°, поэтому и металла в детали меньше, и стоит она заметно дешевле поворота на 90° того же диаметра.
