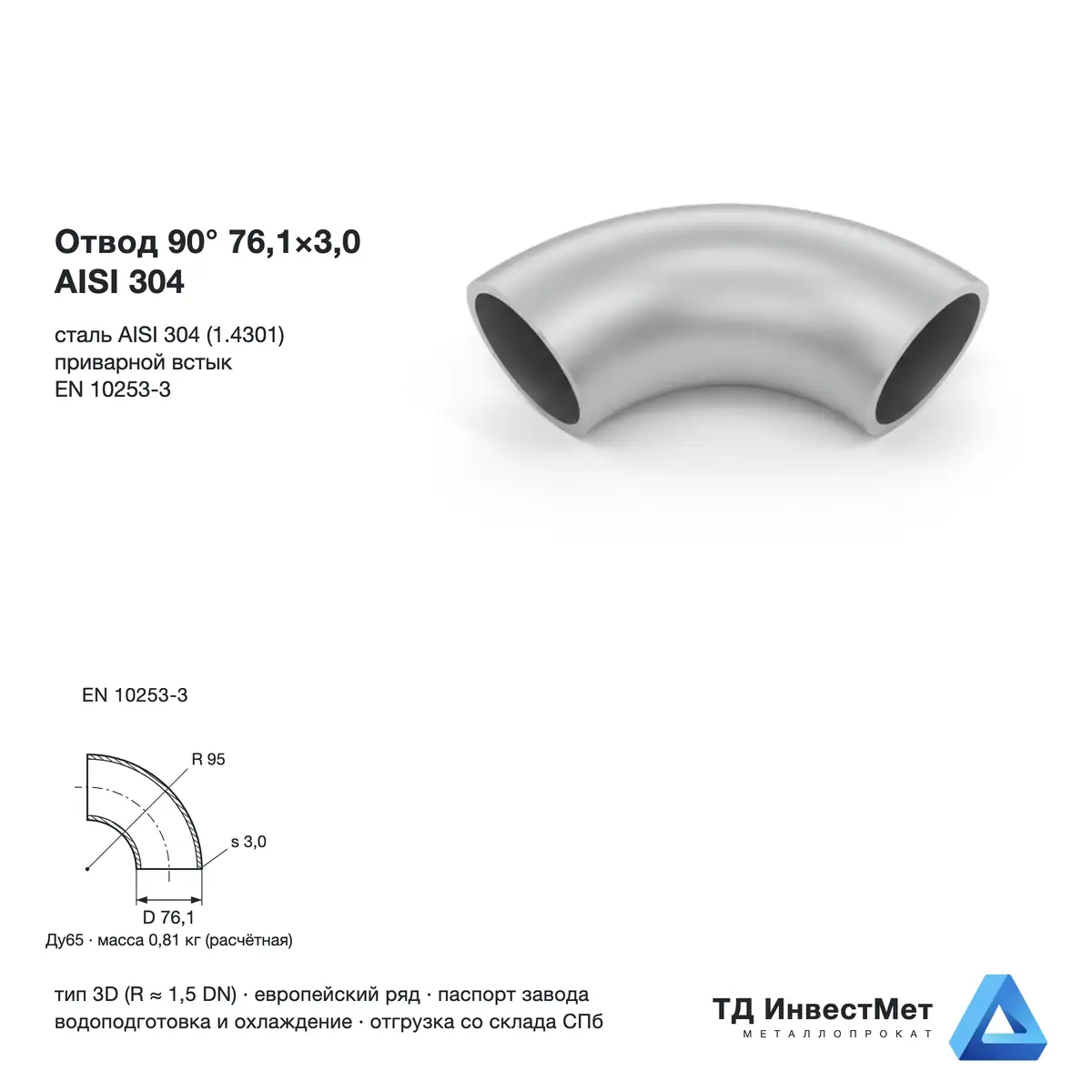

Отвод нержавеющий 90° 76,1×3,0 AISI 304 EN 10253-3

В наличии

от 990₽ / шт

Цену и наличие подтвердим за 15 минут — зависит от объёма, резки и доставки. Технические характеристики и таблица — в подробном описании ниже.

Запросить цену и наличие

info@invprom.ru

Позвонить MAX Telegram

Сертификат завода Резка в размер Доставка по СПб и ЛО

Цена указана за штуку. Вес партии и срок поставки подтвердит менеджер.

Количество

шт

1 шт 5 шт 10 шт 25 шт

—

ориентировочно

В корзину

Информация о товарах и ценах не является публичной офертой (ст. 437 ГК РФ). Рынок металлопроката меняется ежедневно — актуальную цену, наличие и точный вес партии подтверждает менеджер при оформлении заказа.

Купить отвод нержавеющий 90° 76,1×3,0 AISI 304 в Санкт-Петербурге

Крутоизогнутый отвод 90° (колено) 76,1×3,0 из стали AISI 304 — со склада в Санкт-Петербурге: на 60,3–114,3 мм отвод из 304 ставят в контуры, где важны стоимость узла и доступность позиции: техническая и оборотная вода, системы пожаротушения, вентиляция и аспирация, линии пищевых производств, обвязка бассейнов и аквапарков. Европейская норма даёт здесь тонкую стенку — деталь легче ГОСТовской того же диаметра почти вдвое. Осевая длина дуги поворота около 149 мм — эту величину закладывают в раскладку трассы, считая длину прямых участков между поворотами. AISI 304 соответствует 08Х18Н10 и европейской 1.4301. Немагнитна в поставочном состоянии, лёгкая магнитность после деформации — нормальное явление и признаком подделки не является. Рабочий диапазон для воды и пищевых сред перекрывает потребности большинства инженерных систем. На партию выдаём сертификат завода-изготовителя с указанием марки и плавки. К отводу подбираем переходы нержавеющие ГОСТ 17378 и трубу 12Х18Н10Т, при монтаже пригодится резка трубы в размер.

AISI 30476,1×3,0 мм90°EN 10253-3

Технические характеристики — отвод 90° 76,1×3,0 AISI 304

Параметр	Значение
Обозначение	Отвод 90-65 (76,1×3,0) 1.4301 (AISI 304) EN 10253-3
Стандарт	EN 10253-3
Тип отвода	крутоизогнутый, тип 3D (R ≈ 1,5 DN)
Угол поворота	90°
Размер D×T	76,1×3,0 мм
Условный проход	Ду65
Радиус гиба R	95 мм (по оси отвода)
Строительная высота H	44 мм
Осевая длина дуги	≈ 149 мм
Масса 1 шт. (расчётная)	0,81 кг
Штук в 1 тонне	≈ 1231
Марка стали	AISI 304 / 1.4301 (российский аналог 08Х18Н10)
Тип соединения	под приварку встык с обоих концов
Ряд диаметров	европейский
Стенка по ГОСТ 17375 для этого Ду	2,9 / 5,0 / 7,1 мм — европейская норма даёт более тонкий ряд

Важно при комплектации: если среда содержит хлориды — оборотная вода бассейна, морская вода, рассолы — марка 304 подойдёт не всегда: в таких средах применяют молибденовую 316. Уточните состав среды до заказа, замена детали на действующей трассе стоит несопоставимо дороже.

Частые вопросы

Чем AISI 304 отличается от 12Х18Н10Т?+

Отсутствием титана в составе. AISI 304 — это 1.4301 по европейской классификации и 08Х18Н10 по российской: 18% хрома, 8% никеля, без стабилизирующей добавки. 12Х18Н10Т стабилизирована титаном и лучше держит длительный нагрев и агрессивную среду в зоне шва. Для воды, вентиляции, пищевых и слабоагрессивных сред разница на практике не проявляется, а 304 обычно доступнее по цене и по наличию.

Отвод по EN 10253-3 — это 1D или 1,5D?+

Это 1,5D, тип 3D. Радиус около полутора условных проходов — тот же, что у отводов по ГОСТ 17375: например, для Ду100 это порядка 150 мм в обеих нормах. Значит по габариту узла и по раскладке трассы европейский и российский отвод одного условного прохода ведут себя одинаково, а различаются рядом стенок и, соответственно, рабочим давлением.

Подходит ли 304 для бассейна и оборотной воды?+

Для воды с хлоридами — с осторожностью, лучше 316. Хлориды разрушают пассивную плёнку аустенитной стали и вызывают точечную коррозию, а в оборотной воде бассейнов концентрация хлоридов заметно выше, чем в питьевой. Марка 304 подходит для технической и питьевой воды, систем отопления, вентиляции и пищевых линий; в хлоридных средах применяют молибденовую 316 или 316L.

Что ставят в узел вместе с отводом?+

Тройники, переходы и фланцы того же ряда диаметров. Узел на 60–114 мм почти никогда не состоит из одних поворотов: к нему идут тройники для отборов, переходы при смене диаметра и фланцы на разъёмных соединениях. Главное — не смешивать европейский и российский ряды в одном узле: наружные диаметры и толщины стенок у них разные, и разнобой вскроется уже на монтаже.

Нужна ли скользящая опора рядом с поворотом?+

В горячем контуре — да. Аустенитная сталь удлиняется примерно в полтора раза сильнее углеродистой, и на длинной горячей трассе повороты принимают эту разницу на себя. Жёстко защемлённый отвод нагружает сварной шов циклически при каждом пуске и остановке, а усталостные трещины появляются именно в защемлённых узлах, а не на прямых участках.
