Отвод нержавеющий 90° исп.2 219×6,0 12Х18Н10Т ГОСТ 17375

В наличии

от 13 830₽ / шт

Цену и наличие подтвердим за 15 минут — зависит от объёма, резки и доставки. Технические характеристики и таблица — в подробном описании ниже.

Запросить цену и наличие

info@invprom.ru

Позвонить MAX Telegram

Сертификат завода Резка в размер Доставка по СПб и ЛО

Цена указана за штуку. Вес партии и срок поставки подтвердит менеджер.

Количество

шт

1 шт 5 шт 10 шт 25 шт

—

ориентировочно

В корзину

Информация о товарах и ценах не является публичной офертой (ст. 437 ГК РФ). Рынок металлопроката меняется ежедневно — актуальную цену, наличие и точный вес партии подтверждает менеджер при оформлении заказа.

Купить отвод нержавеющий 90° исп.2 219×6,0 в Санкт-Петербурге

Крутоизогнутый отвод 90° (колено) 219×6,0 из стали 12Х18Н10Т — со склада в Санкт-Петербурге: на 219 и 273 мм разница между крутоизогнутым отводом и сварным сегментным коленом становится принципиальной: у крутоизогнутого нет продольного шва по внешнему радиусу, где при пусках и остановках трассы накапливаются наибольшие напряжения. Идёт в магистрали химических и пищевых производств, в линии оборотного охлаждения, в коллекторы очистных сооружений. Осевая длина дуги поворота здесь около 471 мм — именно её закладывают в раскладку трассы, когда считают длину прямых участков между поворотами. Марка 12Х18Н10Т (аналог AISI 321) стойка в большинстве пищевых, слабокислых и щелочных сред; титан в составе защищает околошовную зону от выпадения карбидов хрома при сварке. Отгружаем с полным пакетом документов — сертификат на металл и паспорт качества. Отгружаем вместе с трубой нержавеющей бесшовной того же ряда и тройниками под приварку встык, доступна доставка по СЗФО.

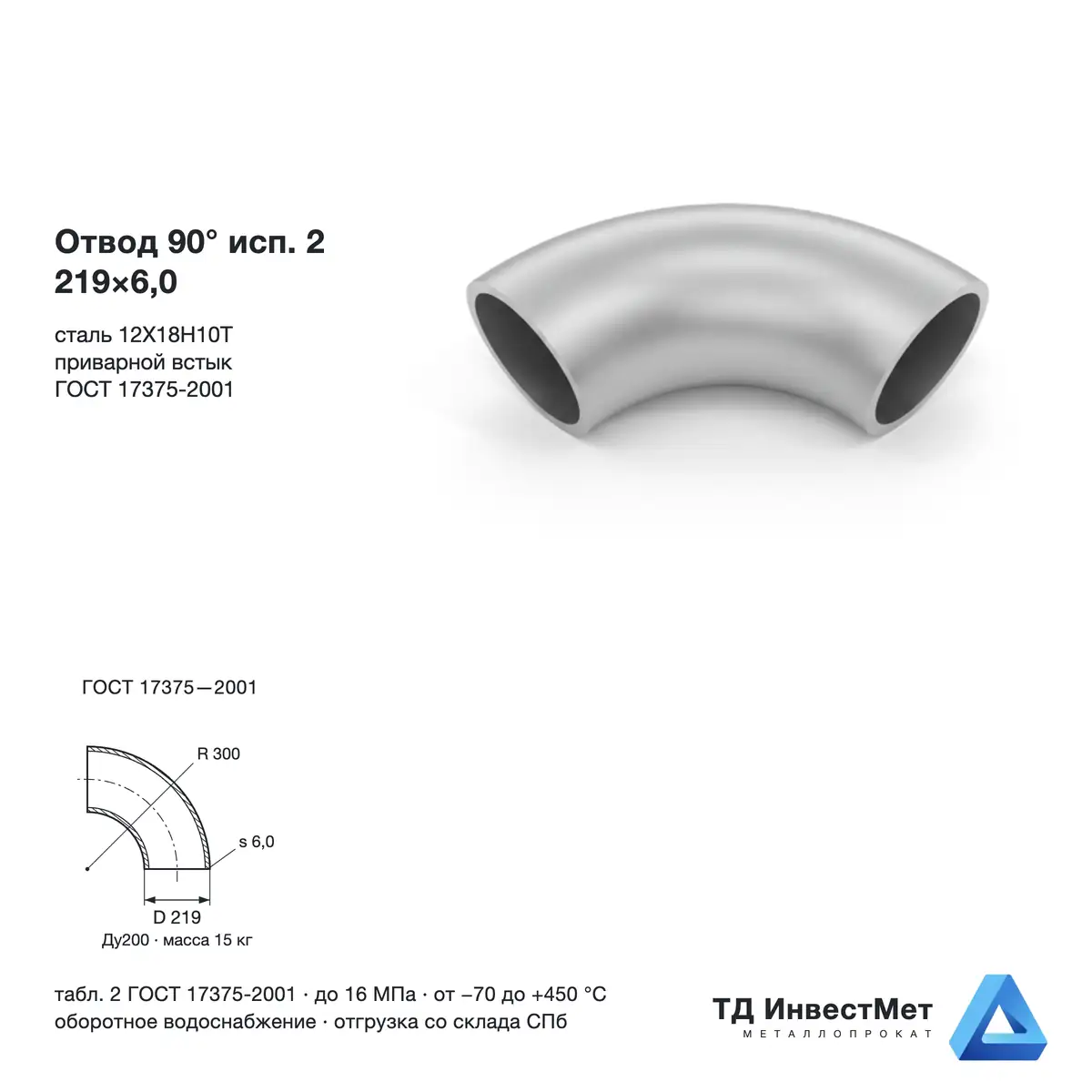

12Х18Н10Т219×6,0 ммисп. 2R = 300 мм

Технические характеристики — отвод 90° 219×6,0 12Х18Н10Т

Параметр	Значение
Обозначение по ГОСТ 17375-2001	Отвод 90-2-219×6,0 ГОСТ 17375-2001
Тип отвода	крутоизогнутый, тип 3D (R ≈ 1,5 DN)
Угол поворота	90°
Исполнение	2 — российский ряд диаметров
Размер D×T	219×6,0 мм
Условный проход	Ду200
Радиус гиба R	300 мм (по оси отвода)
Строительная высота H	124 мм (от торца до оси второго конца)
Осевая длина дуги	≈ 471 мм
Масса 1 шт.	15 кг
Штук в 1 тонне	≈ 67
Ряд толщин по стандарту	5,0 / 6,0 / 7,0 / 8,0 / 9,0 / 10,0 / 11,0 / 12,0 / 13,0 / 14,0 / 15,0 / 16,0 / 17,0 / 18,0 мм
Марка стали	12Х18Н10Т (аналог AISI 321)
Тип соединения	под приварку встык с обоих концов
Область применения	от минус 70 до +450 °C, давление до 16 МПа (ГОСТ 17380-2001)
Размер в стандарте	табл. 2 ГОСТ 17375-2001

Важно при комплектации: на 219 и 273 мм отвод входит в несущую схему трубопровода: масса детали, масса среды и температурные удлинения считаются по проекту, а опора рядом с поворотом закладывается отдельной позицией. Ответную арматуру подбирайте вместе — фланцы нержавеющие.

Частые вопросы

Как доставляют отводы такого диаметра?+

Отдельным рейсом, с заранее согласованным способом разгрузки. Деталь на 273 мм весит десятки килограммов и имеет большой габарит, поэтому разгрузку планируют вместе с приёмкой на объекте. Условия по Санкт-Петербургу и Ленинградской области уточняем при оформлении заказа — сроки зависят от объёма партии и от наличия конкретной стенки на складе.

Как считать нагрузку на опору под магистральным отводом?+

К массе детали добавляют массу среды внутри и усилия от температурных удлинений трассы. Отвод 219 или 273 мм весит десятки килограммов, и на магистрали он работает как элемент несущей схемы, а не просто как поворот: именно на нём сходятся вертикальная нагрузка и горизонтальные усилия от расширения прямых участков. Массу по стандарту смотрите в таблице характеристик выше.

Чем отличается исполнение 2 от исполнения 1?+

Рядом наружных диаметров. Исполнение 2 — российский ряд 219 и 273 мм, исполнение 1 — международный 219,1 и 273,0 мм. На этих диаметрах ряды почти сходятся, но радиус и строительные размеры в таблицах разные, поэтому позицию всё равно указывают с номером исполнения. Смешивать исполнения на одной магистрали не следует: расхождение вскроется при сборке карты стыков.

Какую стенку брать на 219–273 мм?+

Строго по проекту, совпадающую со стенкой магистрали. Стандарт даёт широкий ряд — у 219 мм от 5 до 18 мм, у 273 мм от 6 до 14 мм. Расхождение со стенкой трубы на магистрали недопустимо: стык становится и гидравлическим, и прочностным дефектом, а переварить его на действующей трассе несопоставимо дороже, чем сверить спецификацию до заказа.
