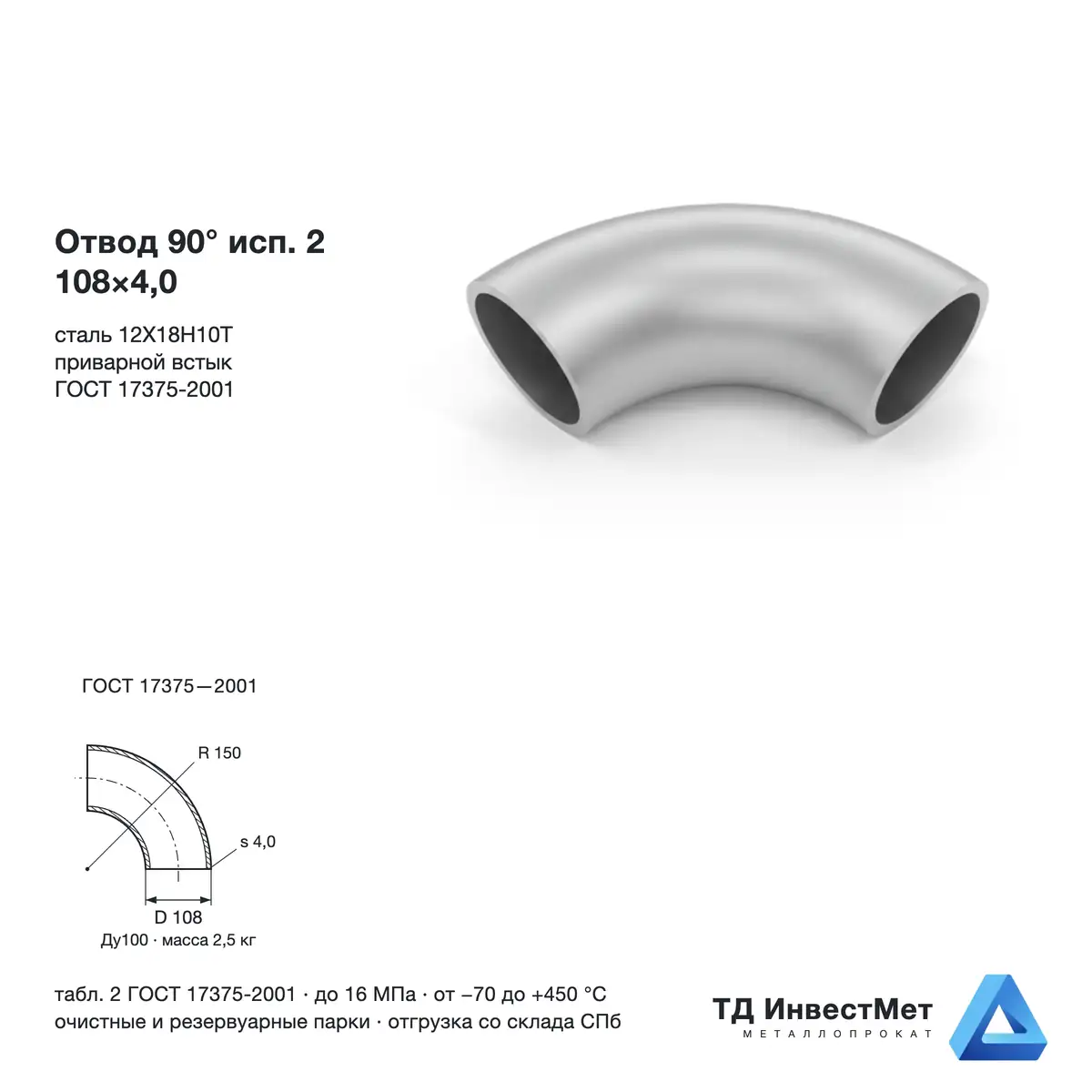

Отвод нержавеющий 90° исп.2 108×4,0 12Х18Н10Т ГОСТ 17375
Купить отвод нержавеющий 90° исп.2 108×4,0 в Санкт-Петербурге
Крутоизогнутый отвод 90° (колено) 108×4,0 из стали 12Х18Н10Т — со склада в Санкт-Петербурге: на 108–159 мм отвод работает в узлах, где ошибка стоит остановки линии: магистрали ТЭЦ и котельных, распределительные гребёнки, подключение крупных теплообменников и насосных станций, технологические трассы химических и пищевых производств. Радиус около полутора условных проходов позволяет уложить поворот в габарит эстакады, где отвод большего радиуса просто не встанет. Осевая длина дуги поворота здесь около 236 мм — именно её закладывают в раскладку трассы, когда считают длину прямых участков между поворотами. Отвод изготовлен из 12Х18Н10Т — аустенитной стали с титаном (аналог AISI 321). Область применения по ГОСТ 17380-2001 — от минус 70 до +450 °C при давлении до 16 МПа. Каждая партия идёт с заводским сертификатом на металл и паспортом качества. Комплектуем с тройниками нержавеющими ГОСТ 17376 и переходами концентрическими 12Х18Н10Т, работает доставка по СЗФО.
Технические характеристики — отвод 90° 108×4,0 12Х18Н10Т
| Параметр | Значение |
|---|---|
| Обозначение по ГОСТ 17375-2001 | Отвод 90-2-108×4,0 ГОСТ 17375-2001 |
| Тип отвода | крутоизогнутый, тип 3D (R ≈ 1,5 DN) |
| Угол поворота | 90° |
| Исполнение | 2 — российский ряд диаметров |
| Размер D×T | 108×4,0 мм |
| Условный проход | Ду100 |
| Радиус гиба R | 150 мм (по оси отвода) |
| Строительная высота H | 62 мм (от торца до оси второго конца) |
| Осевая длина дуги | ≈ 236 мм |
| Масса 1 шт. | 2,5 кг |
| Штук в 1 тонне | ≈ 400 |
| Ряд толщин по стандарту | 3,5 / 4,0 / 4,5 / 5,0 / 6,0 / 7,0 / 8,0 / 9,0 / 10,0 мм |
| Марка стали | 12Х18Н10Т (аналог AISI 321) |
| Тип соединения | под приварку встык с обоих концов |
| Область применения | от минус 70 до +450 °C, давление до 16 МПа (ГОСТ 17380-2001) |
| Размер в стандарте | табл. 2 ГОСТ 17375-2001 |
Частые вопросы
Как считать нагрузку на опору под отводом?+
Отвод по ГОСТ 17375 — это 1D или 1,5D?+
Что ещё заложить в спецификацию вместе с отводом?+
Чем отличается исполнение 2 от исполнения 1?+
