Отвод нержавеющий 90° исп.2 76×3,0 12Х18Н10Т ГОСТ 17375

В наличии

от 1 230₽ / шт

Цену и наличие подтвердим за 15 минут — зависит от объёма, резки и доставки. Технические характеристики и таблица — в подробном описании ниже.

Запросить цену и наличие

info@invprom.ru

Позвонить MAX Telegram

Сертификат завода Резка в размер Доставка по СПб и ЛО

Цена указана за штуку. Вес партии и срок поставки подтвердит менеджер.

Количество

шт

1 шт 5 шт 10 шт 25 шт

—

ориентировочно

В корзину

Информация о товарах и ценах не является публичной офертой (ст. 437 ГК РФ). Рынок металлопроката меняется ежедневно — актуальную цену, наличие и точный вес партии подтверждает менеджер при оформлении заказа.

Купить отвод нержавеющий 90° исп.2 76×3,0 в Санкт-Петербурге

Крутоизогнутый отвод 90° (колено) 76×3,0 из стали 12Х18Н10Т — со склада в Санкт-Петербурге: на 57–89 мм отвод обычно ставят в узел, который потом годами не разбирают: распределительные коллекторы, подключение фильтров и сепараторов, линии подачи на выпарные и теплообменные аппараты, магистрали пищевых производств. Бесшовная крутоизогнутая геометрия здесь важна тем, что у неё нет продольного шва по внешнему радиусу поворота — в зоне, где напряжения максимальны. Осевая длина дуги поворота здесь около 157 мм — именно её закладывают в раскладку трассы, когда считают длину прямых участков между поворотами. Хромоникелевая сталь 12Х18Н10Т с титаном — рабочая марка для пищевых, химических и паровых контуров: немагнитна в поставочном состоянии, хорошо сваривается и не теряет коррозионную стойкость в шве, чем и отличается от нестабилизированной 08Х18Н10. Металл прослеживается по плавке: сертификат завода прикладываем к каждой партии. К отводу подбираем переходы нержавеющие ГОСТ 17378 и трубу 12Х18Н10Т, при монтаже пригодится резка трубы в размер.

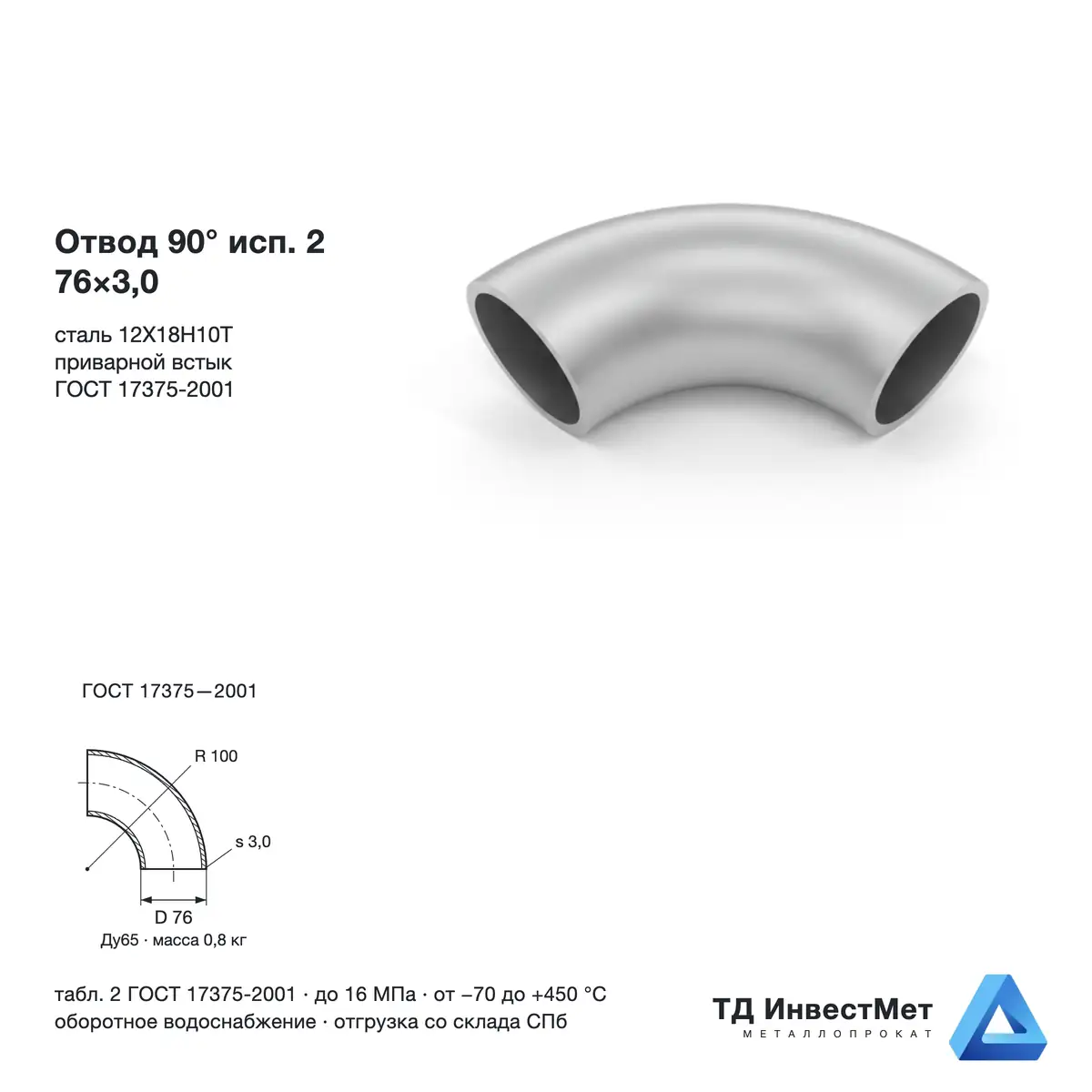

12Х18Н10Т76×3,0 ммисп. 2R = 100 мм

Технические характеристики — отвод 90° 76×3,0 12Х18Н10Т

Параметр	Значение
Обозначение по ГОСТ 17375-2001	Отвод 90-2-76×3,0 ГОСТ 17375-2001
Тип отвода	крутоизогнутый, тип 3D (R ≈ 1,5 DN)
Угол поворота	90°
Исполнение	2 — российский ряд диаметров
Размер D×T	76×3,0 мм
Условный проход	Ду65
Радиус гиба R	100 мм (по оси отвода)
Строительная высота H	41 мм (от торца до оси второго конца)
Осевая длина дуги	≈ 157 мм
Масса 1 шт.	0,8 кг
Штук в 1 тонне	≈ 1250
Ряд толщин по стандарту	3,0 / 3,5 / 4,0 / 4,5 / 5,0 / 5,5 / 6,0 / 7,0 / 8,0 мм
Марка стали	12Х18Н10Т (аналог AISI 321)
Тип соединения	под приварку встык с обоих концов
Область применения	от минус 70 до +450 °C, давление до 16 МПа (ГОСТ 17380-2001)
Размер в стандарте	табл. 2 ГОСТ 17375-2001

Важно при комплектации: при работе в горячем контуре ставьте рядом с отводом скользящую опору: аустенитная сталь удлиняется примерно в полтора раза сильнее углеродистой, и жёсткое защемление поворота нагружает шов циклически при каждом пуске.

Частые вопросы

Почему у крутоизогнутого отвода нет продольного шва?+

Потому что его штампуют или протягивают из цельной трубы, а не сваривают из сегментов. Это принципиально для наружного радиуса поворота: там при пусках, остановках и гидроударах возникают наибольшие напряжения, и сварной шов в этом месте становится слабым звеном. У сегментного колена шов проходит ровно по зоне максимальных нагрузок, поэтому на ответственных линиях его стараются не применять.

Можно ли резать нержавеющий отвод газом?+

Нет — кислородная резка нержавеющую сталь не берёт. Хром не горит в струе кислорода, образуется тугоплавкий оксид, и вместо реза получается оплавленная рваная кромка. Применяют механическую отрезку или плазму. Это же ограничение касается подрезки торца при подгонке по месту, поэтому длину прямых участков лучше определять до выезда на объект.

Сколько отводов 57–89 мм выходит на тонну?+

Десятки штук — точное число для конкретного размера указано в таблице характеристик выше. На этом диаметре масса детали уже около килограмма и выше, поэтому при закупке крупного узла считать в тоннах становится осмысленно. Для расчёта нагрузки на опору к массе отвода добавляют массу среды внутри него.

Чем отличается исполнение 2 от исполнения 1?+

Рядом наружных диаметров, а не радиусом. Исполнение 2 — российский ряд 57; 76; 89 мм, исполнение 1 — международный 60,3; 76,1; 88,9 мм. Разница в доли миллиметра, но при сварке встык она даёт уступ, поэтому исполнение выбирают по трубе, из которой собрана трасса. Радиус гиба задан условным проходом и различается между исполнениями на считанные миллиметры — у Ду50 это 76 и 75 мм.

Какую стенку отвода брать под магистраль?+

Строго ту же, что у трубы. У 57 мм стандарт даёт ряд от 2,5 до 6,0 мм, и отвод с другой стенкой создаёт в стыке уступ — концентратор напряжений в напорной линии и застойную зону в пищевом контуре. Брать «с запасом» здесь вредно: более толстая деталь не усиливает узел, а вносит в него дефект геометрии, который потом приходится растачивать по месту.
