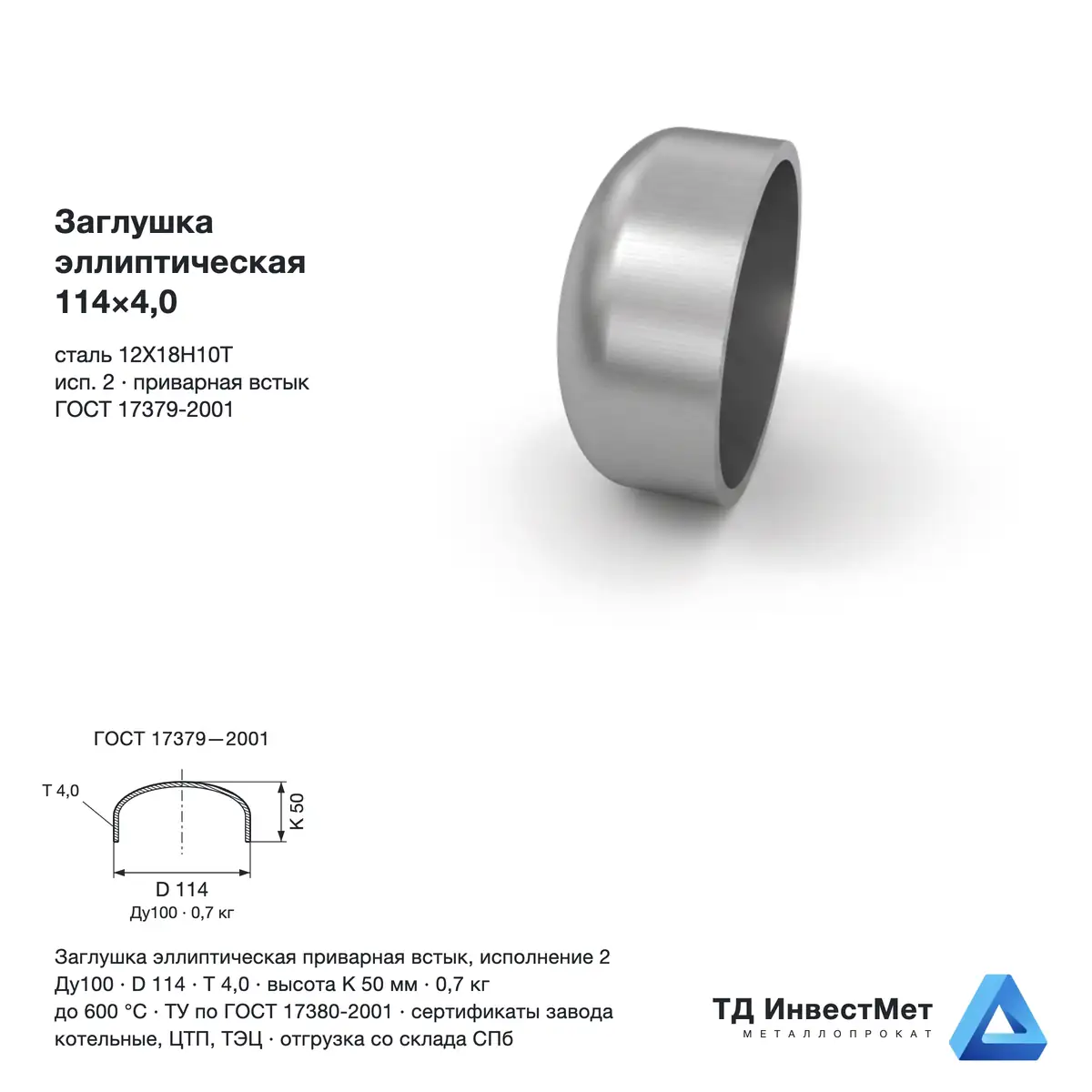

Заглушка эллиптическая нержавеющая 114×4,0 Ду100 Ст.12Х18Н10Т ГОСТ 17379-2001

В наличии

от 880₽ / шт

Цену и наличие подтвердим за 15 минут — зависит от объёма, резки и доставки. Технические характеристики и таблица — в подробном описании ниже.

Запросить цену и наличие

info@invprom.ru

Позвонить MAX Telegram

Сертификат завода Резка в размер Доставка по СПб и ЛО

Цена указана за штуку. Вес партии и срок поставки подтвердит менеджер.

Количество

шт

1 шт 5 шт 10 шт 25 шт

—

ориентировочно

В корзину

Информация о товарах и ценах не является публичной офертой (ст. 437 ГК РФ). Рынок металлопроката меняется ежедневно — актуальную цену, наличие и точный вес партии подтверждает менеджер при оформлении заказа.

Купить заглушку эллиптическую нержавеющую 114×4,0 в Санкт-Петербурге

Заглушка эллиптическая нержавеющая под приварку (донышко трубы) Ø114 × 4,0 мм — со склада в Санкт-Петербурге: на этих диаметрах заглушка работает как днище: форма повторяет эллипс с отношением осей 2:1, за счёт чего при равной толщине она держит заметно большее давление, чем плоская крышка того же диаметра. Типовые места — концы магистралей, отводы под будущие очереди, торцы аппаратов и ёмкостей. Толщина стенки подобрана под трубу того же типоразмера, поэтому разделка кромок совпадает, уступа в корне шва не возникает и стык выходит равнопрочным основной линии. Хромоникелевая аустенитная сталь 12Х18Н10Т (аналог AISI 321) немагнитна в поставочном состоянии, держит пар, конденсат, слабые кислоты и щёлочи, а также питьевую воду с остаточным хлором. Подберём ответные фланцы по ГОСТ 33259-2015 и трубу нержавеющую, отгрузка по СПб и ЛО.

12Х18Н10ТØ 114 × 4,0 ммДу 100под приварку

Технические характеристики — заглушка эллиптическая 114×4,0

Параметр	Значение
Обозначение	Заглушка Э-2-114×4,0 Ст.12Х18Н10Т ГОСТ 17379-2001
Тип	эллиптическая приварная, исполнение 2 (российский ряд диаметров)
Наружный диаметр D	114 мм
Толщина стенки T	4,0 мм
Высота K	50 мм
Условный проход	Ду100
Ряд толщин по табл. 2	4,0 и 8,0 мм
Масса 1 шт.	0,7 кг
Штук в 1 тонне	≈ 1429
Марка стали	12Х18Н10Т (аналог AISI 321)
Тип соединения	под приварку встык
Рабочая температура	до 600 °C (предел марки стали)
Технические условия	по ГОСТ 17380-2001

Важно при комплектации: если торец нужно будет открывать — берите фланцевую заглушку из этого же раздела: приварную снимают только резкой, а после резки торец придётся заново готовить под сварку. Для разъёмного варианта подберём фланцы и крепёж А4.

Частые вопросы

Можно ли заменить её кружком, вырезанным из листа?+

Технически можно, но расчётная схема будет совсем другой. Плоская крышка, защемлённая по контуру, работает на изгиб, и максимальный момент у неё в центре — при том же давлении и диаметре толщина потребуется в разы больше, чем у эллиптического днища. Кроме того, у самодельной вырезки нет нормированной геометрии кромки, а шов ложится в зону максимальных напряжений. Эллиптическая заглушка стоит недорого именно потому, что её штампуют серийно, — экономия на замене листом почти всегда мнимая.

Как подготовить торец трубы под приварку?+

Торец должен быть перпендикулярен оси, зачищен до металлического блеска на 20-25 мм с обеих сторон и, при стенке от 4 мм, иметь разделку кромки. У этой заглушки стенка 4,0 мм, так что разделка нужна. Зазор в стыке — 1,5-2,5 мм под аргонодуговую сварку с защитой корня изнутри. Резать нержавейку кислородом нельзя: хром в струе кислорода не горит, рез выходит рваным, а перегретая зона теряет коррозионную стойкость. Используем механическую отрезку или плазму — подготовку торца сделаем у себя.

Чем эллиптическая заглушка отличается от днища по ГОСТ 6533-78?+

Назначением и размерным рядом. Заглушки по ГОСТ 17379-2001 — это деталь трубопровода: ряд построен на наружных диаметрах труб, толщины небольшие, поставляются серийно и варятся к трубе. Днища по ГОСТ 6533-78 — элемент сосудов и аппаратов: ряд идёт по внутренним диаметрам обечаек, размеры и толщины заметно крупнее, а расчёт ведётся по правилам для сосудов под давлением. Путать их нельзя: днище от аппарата к трубе Ø114 мм по кромке не подойдёт, даже если диаметр на первый взгляд похож.

Чем приварная заглушка выгоднее фланцевой пары?+

Дешевле и проще, если разъём не нужен. Фланцевый вариант — это четыре позиции: заглушка, ответный фланец, прокладка и комплект крепежа, плюс сварка фланца к трубе. Приварная заглушка — одна деталь и один шов. На среднем и крупном диаметре разница в стоимости комплекта заметная. Есть и эксплуатационный довод: у приварного стыка нет прокладки, а значит нет и планового обслуживания. Обратная сторона очевидна — снять такую заглушку можно только резкой, поэтому её ставят там, где торец закрывают навсегда.

Какая высота у заглушки Ø114 мм и сколько уйдёт по длине?+

Общая высота 50 мм. Из них примерно 28,5 мм приходится на эллиптическую часть — у днища с отношением осей 2:1 глубина составляет четверть наружного диаметра, — а остальное это цилиндрический борт под сварной шов. Борт нужен, чтобы стык оказался на прямом участке, вне зоны перехода, где напряжения максимальны. При раскрое линии закладывайте эту высоту: заглушка добавляет к длине участка 50 мм плюс зазор под сварку.
