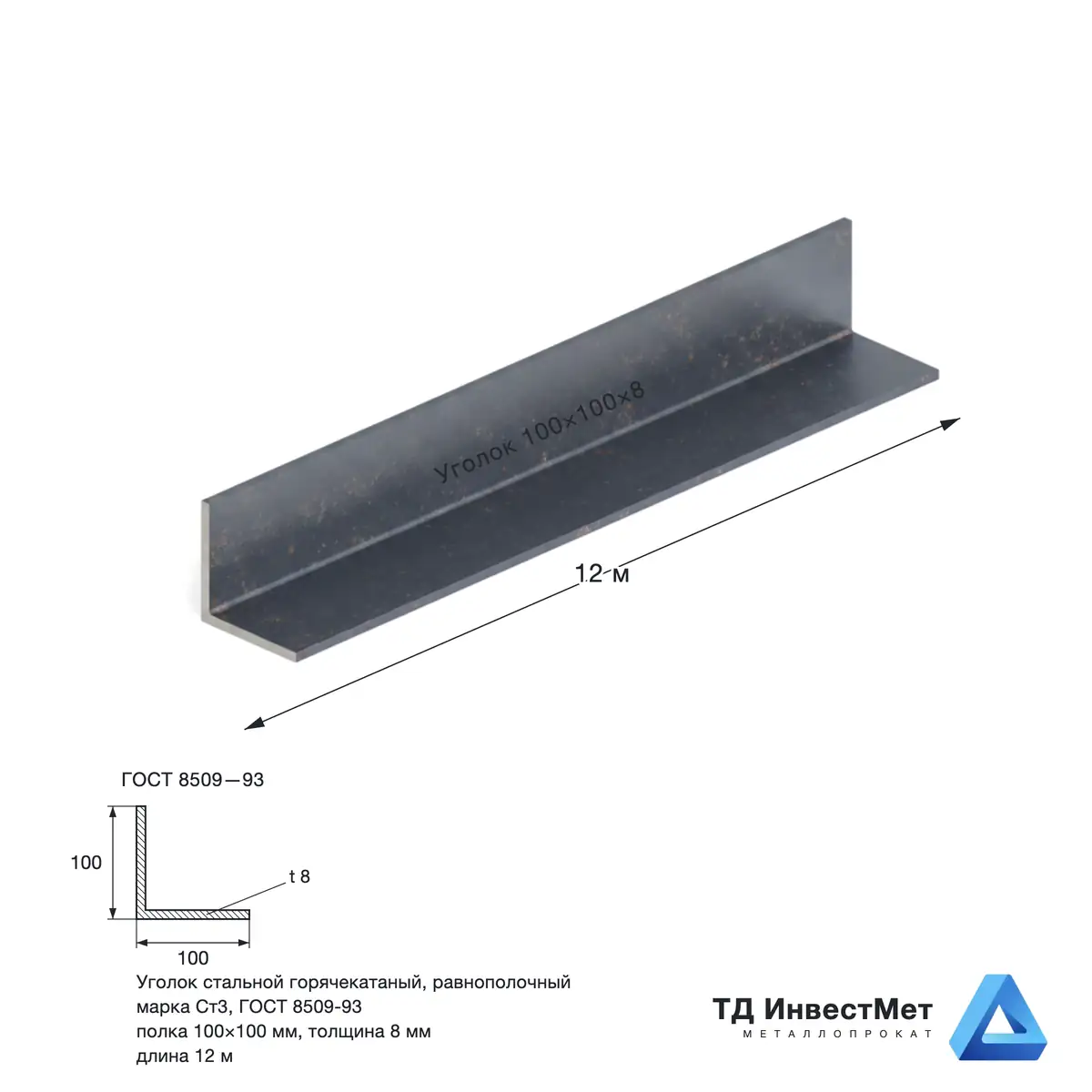

Уголок стальной 100×100×8 Ст3 — купить в Санкт-Петербурге

Купить уголок стальной 100×100×8 мм в Санкт-Петербурге и СЗФО — ТД «ИнвестМет» поставляет со склада по ГОСТ 8509-93, марка Ст3, длина 12 м. Несущий профиль для ответственных конструкций: полка 100 мм при стенке 8 мм — это пояса и раскосы ферм пролётом до 10–20 м, стойки каркасов промзданий высотой до 12 м. По СП 16.13330.2017 при расчёте на устойчивость — радиус инерции ix=3.01 см определяет предельную гибкость стержня. Газовая и плазменная резка. Сертификат с номером плавки.

Равнополочный ГОСТ 8509-93

∟100×100×8

12.3 кг/м

Ст3

Несущие фермы

Технические характеристики — уголок 100×100×8 Ст3

Параметр	Значение
Стандарт профиля	ГОСТ 8509-93
Тип	Равнополочный
Обозначение	∟100×100×8
Площадь сечения F	15.6 см²
Момент инерции Ix	141.0 см⁴
Момент сопротивления Wx	19.8 см³
Радиус инерции ix	3.006 см
Вес 1 м	12.3 кг/м
Вес хлыста 12 м	147.6 кг
Хлыстов в тонне	6.8 шт
Длина поставки	12 м
Марка стали	Ст3
Норм. документ на сталь	ГОСТ 535-2005 (Ст3сп/пс)
Применение	Несущие фермы, опоры ЛЭП 35–220 кВ, колонны, пролётные строения

⚠️ Важно специалисту по закупкам — уголок 100×100×8 Ст3:

Минимальная рабочая температура Ст3: −20°C без ограничений. При −20…−40°C — требуется подогрев перед сваркой до 100–150°C (ГОСТ 14098). При температуре ниже −40°C — замените на 09Г2С или С345.

Расчёт партии: хлыст 12 м = 147.6 кг, в тонне 6.8 хлыстов (при длине 12 м). Площадь сечения 15.6 см².

Частые вопросы

Нужен ли подогрев при сварке уголка 100×100×8 из Ст3 зимой?

По ГОСТ 14098 и РД 34.15.132: при t стенки 8 мм — подогрев до 100°C при температуре воздуха ниже −10°C. Зона подогрева: 100 мм от шва в каждую сторону. При −40°C — сварка Ст3 запрещена, переходите на 09Г2С. Электроды: Э42А (УОНИ-13/45) для ответственных швов.

Уголок 100×100×8 или два уголка 70×70 — что выгоднее для пояса фермы?

Два уголка в крестовом или тавровом сечении дают момент инерции в 3–4 раза выше чем один 100×100×8. Но: два уголка = два реза, сварка между ними, прокладки. Трудоёмкость выше на 40–60%. Один 100×100×8 — проще в монтаже, дешевле по работе. Для поясов ферм пролётом до 20 м — один уголок 100×100×8 достаточен. Свыше — проектировщик посчитает сечение.

Как проверить толщину полки 8 мм при приёмке — какой допуск по ГОСТ?

ГОСТ 8509-93: допуск по толщине при t=8 мм — ±0.8 мм. Измерять: штангенциркулем на расстоянии 10–15 мм от края полки (не на радиусе закругления!). В трёх точках: торец, середина, второй торец хлыста. Если хотя бы одно измерение выходит за допуск — это основание для рекламации.

Почему проектировщик указал С345 вместо Ст3 — можно заменить и сэкономить?

Нельзя. Проектировщик выбрал С345 (Ry=315 МПа) исходя из расчёта — если поставить Ст3 (Ry=235 МПа), конструкция не пройдёт проверку по прочности. Замена возможна только на равноценную марку: С345 = 09Г2С (то же самое), или на С355 (выше по прочности — допустимо). Замена С345 → Ст3 = нарушение проекта = ответственность строителя.

Какой минимальный радиус гиба уголка 100×100×8?

Для горячекатаного уголка 100×100×8: гиб вдоль оси (по длине) — R ≥ 500 мм при нормальной температуре. Гиб перпендикулярно полкам (S-образный) — не рекомендуется, при толщине 8 мм полка трескается на внутреннем радиусе. Для радиусов менее 500 мм — горячая гибка при 700–900°C с последующим медленным охлаждением.

Нормативная документация · Все размеры уголка
