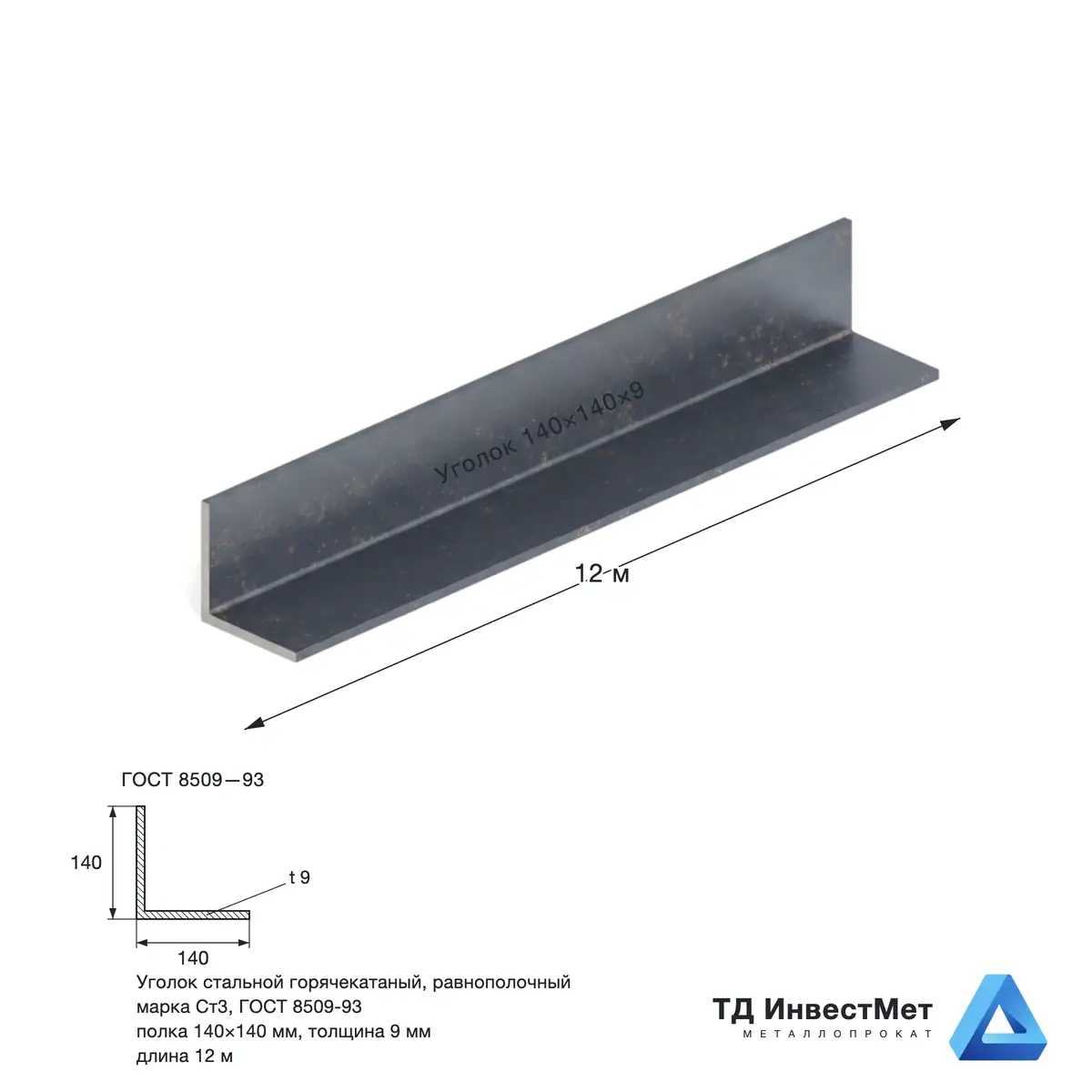

Уголок г/к 140×140×9 Ст3 12м
Уголок стальной 140×140×9 Ст3 — купить в Санкт-Петербурге
Купить уголок стальной 140×140×9 мм в Санкт-Петербурге и СЗФО — ТД «ИнвестМет» поставляет со склада по ГОСТ 8509-93, марка Ст3, длина 12 м. Тяжёлый несущий профиль: полка 140 мм — это пояса опор ЛЭП 220–500 кВ по ГОСТ Р 58977-2020, элементы мостовых ферм по СП 35.13330. Применяется Ленэнерго и ФСК ЕЭС на объектах СЗФО. Хлыст 12 м весит 234 кг — транспортировка длинномером с кониками. Газовая и плазменная резка. Сертификат с номером плавки.
Равнополочный ГОСТ 8509-93
∟140×140×9
19.5 кг/м
Ст3
Тяжёлые несущие конструкции
Технические характеристики — уголок 140×140×9 Ст3
| Параметр | Значение |
|---|---|
| Стандарт профиля | ГОСТ 8509-93 |
| Тип | Равнополочный |
| Обозначение | ∟140×140×9 |
| Площадь сечения F | 24.8 см² |
| Момент инерции Ix | 440.0 см⁴ |
| Момент сопротивления Wx | 43.5 см³ |
| Радиус инерции ix | 4.211 см |
| Вес 1 м | 19.5 кг/м |
| Вес хлыста 12 м | 234.0 кг |
| Хлыстов в тонне | 4.3 шт |
| Длина поставки | 12 м |
| Марка стали | Ст3 |
| Норм. документ на сталь | ГОСТ 535-2005 (Ст3сп/пс) |
| Применение | Тяжёлые несущие конструкции, опоры ЛЭП 220–500 кВ, мостовые фермы |
⚠️ Важно специалисту по закупкам — уголок 140×140×9 Ст3:
Минимальная рабочая температура Ст3: −20°C без ограничений. При −20…−40°C — требуется подогрев перед сваркой до 100–150°C (ГОСТ 14098). При температуре ниже −40°C — замените на 09Г2С или С345.
Расчёт партии: хлыст 12 м = 234.0 кг, в тонне 4.3 хлыстов (при длине 12 м). Площадь сечения 24.8 см².
Частые вопросы
Можно ли сэкономить заменив 140×140×9 на 140×140×7 с тем же весом металла?
Уменьшение толщины на 2 мм при той же полке снижает момент инерции на ~0.0%, площадь сечения на ~22%. Это критично для сжатых стержней: гибкость растёт, несущая способность падает. Для растянутых элементов — замена возможна с пересчётом по F. Экономия на толщине — ложная: вес падает, но конструкция может потребовать дополнительные связи.
Применяется ли уголок 140×140×9 для опор ЛЭП 220–500 кВ?
Да — 140×140×9 входит в типовые серии опор ЛЭП по ГОСТ Р 58977-2020. Полка 140 мм при t=9 мм — пояс и раскосы опор 220–500 кВ. ФСК ЕЭС и Ленэнерго применяют этот типоразмер на объектах СЗФО. Требования к стали: Ст3сп или С255 для I климатического района; при температуре монтажа ниже −20°C — С345 (09Г2С).
Какую марку стали выбрать для моста в климате СЗФО?
По СП 35.13330 для мостовых конструкций при расчётной T = −35°C (СЗФО): пролётные строения — С345 (09Г2С) с KCU ≥ 29 Дж/см² при −40°C. Нижний пояс ненагруженных элементов — допускается Ст3сп при t ≤ 20 мм. Рёбра жёсткости, связи — С255 допускается. Замена марки — только с согласия проектировщика и экспертизы.
Как транспортировать хлысты 140×140×9 длиной 12 м?
Хлыст 12 м × 234 кг. Перевозка: длинномер с кониками, увязка через каждые 3 м проволокой ∅6 мм или лентой. Пачка ~2 т = 9 хлыстов. Подъём краном: стропы через 3 м от краёв, угол строп ≤ 45° к вертикали. Доставка по СПб и СЗФО — собственным транспортом.
В чём преимущество уголка 140×140×9 перед трубой для решётчатых конструкций?
Для решётчатых ферм и опор ЛЭП уголок предпочтительнее трубы: узловое соединение болтами через фасонку — без сверления замкнутого сечения; контроль состояния элемента — визуальный (труба скрывает коррозию изнутри); ремонт — замена одного стержня без резки всей конструкции. Труба выигрывает для колонн (замкнутое сечение = выше Ix при том же весе).
Резка от 100 мм · Доставка по СПб и СЗФО
Купить уголок 140×140×9 Ст3 в СПб?
ТД «ИнвестМет» — счёт с НДС 22% за 15 минут
8 (812) 221-15-02
Металл в наличии — отгрузка день в день!
info@invprom.ru
Характеристики
- Размер: 140
- Марка: Ст3
- Длина: 12000
Уголок г/к 140×140×9 Ст3 12м: поставка и расчет
Уголок г/к 140×140×9 Ст3 12м можно заказать с расчетом под объект, доставкой по Санкт-Петербургу и Ленинградской области, а также подготовкой документов для юридических лиц. Основные параметры позиции: размер: 140, марка: Ст3, длина: 12000.
- актуальная цена и наличие уточняются перед выставлением счета;
- доступны самовывоз, доставка, резка и комплектация партии;
- для заказа можно запросить КП, счет и закрывающие документы.
Что указать в заявке
- нужный объем и единицу измерения;
- адрес доставки или способ самовывоза;
- требования к уголок металлический, сертификатам и срокам.
