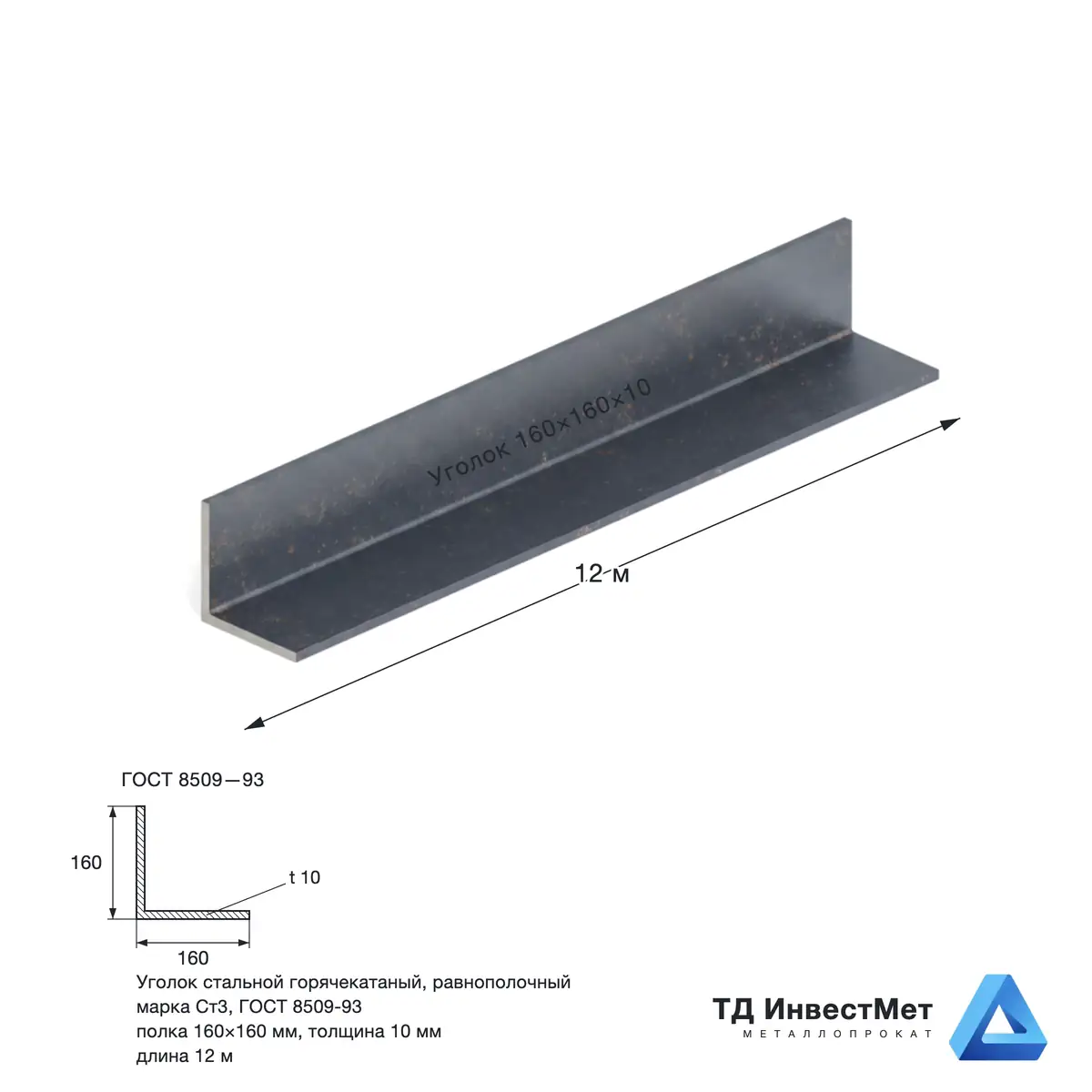

Уголок г/к 160×160×10 Ст3 12м

В наличии

от 58 490

₽ / т

Заказать Заказать по Telegram

Все способы оплаты Подробнее о доставке

Отгрузка и доставка день в день

Индивидуальные условия оплаты

Калькулятор металлопроката

Уголок стальной 160×160×10 Ст3 — купить в Санкт-Петербурге

Купить уголок стальной 160×160×10 мм в СПб и Ленобласти — ТД «ИнвестМет» поставляет со склада по ГОСТ 8509-93, марка Ст3, длина 12 м. Тяжёлый несущий профиль: полка 160 мм — это пояса опор ЛЭП 220–500 кВ по ГОСТ Р 58977-2020, элементы мостовых ферм по СП 35.13330. Применяется Ленэнерго и ФСК ЕЭС на объектах СЗФО. Хлыст 12 м весит 296 кг — транспортировка длинномером с кониками. Газовая и плазменная резка. Сертификат с номером плавки.

Равнополочный ГОСТ 8509-93

∟160×160×10

24.7 кг/м

Ст3

Тяжёлые несущие конструкции

Технические характеристики — уголок 160×160×10 Ст3

Параметр	Значение
Стандарт профиля	ГОСТ 8509-93
Тип	Равнополочный
Обозначение	∟160×160×10
Площадь сечения F	31.4 см²
Момент инерции Ix	726.0 см⁴
Момент сопротивления Wx	62.7 см³
Радиус инерции ix	4.805 см
Вес 1 м	24.7 кг/м
Вес хлыста 12 м	296.4 кг
Хлыстов в тонне	3.4 шт
Длина поставки	12 м
Марка стали	Ст3
Норм. документ на сталь	ГОСТ 535-2005 (Ст3сп/пс)
Применение	Тяжёлые несущие конструкции, опоры ЛЭП 220–500 кВ, мостовые фермы

⚠️ Важно специалисту по закупкам — уголок 160×160×10 Ст3:

Минимальная рабочая температура Ст3: −20°C без ограничений. При −20…−40°C — требуется подогрев перед сваркой до 100–150°C (ГОСТ 14098). При температуре ниже −40°C — замените на 09Г2С или С345.

Расчёт партии: хлыст 12 м = 296.4 кг, в тонне 3.4 хлыстов (при длине 12 м). Площадь сечения 31.4 см².

Частые вопросы

Какие документы нужны для объектов ФСК ЕЭС и Ростехнадзора?

Для ОПО и энергообъектов: сертификат конкретного завода (Северсталь, ММК, НЛМК — не перепродавец) с номером плавки; хим. состав, σт, σв, δ, KCU при −20°C (для Ст3) или −40°C (для С345). Для опор ЛЭП по ГОСТ Р 58977 — дополнительно протокол испытаний на хрупкость. ТД «ИнвестМет» комплектует полный пакет. Нормативная документация.

Можно ли сэкономить заменив 160×160×10 на 160×160×8 с тем же весом металла?

Уменьшение толщины на 2 мм при той же полке снижает момент инерции на ~0.0%, площадь сечения на ~20%. Это критично для сжатых стержней: гибкость растёт, несущая способность падает. Для растянутых элементов — замена возможна с пересчётом по F. Экономия на толщине — ложная: вес падает, но конструкция может потребовать дополнительные связи.

Применяется ли уголок 160×160×10 для опор ЛЭП 220–500 кВ?

Да — 160×160×10 входит в типовые серии опор ЛЭП по ГОСТ Р 58977-2020. Полка 160 мм при t=10 мм — пояс и раскосы опор 220–500 кВ. ФСК ЕЭС и Ленэнерго применяют этот типоразмер на объектах СЗФО. Требования к стали: Ст3сп или С255 для I климатического района; при температуре монтажа ниже −20°C — С345 (09Г2С).

Какую марку стали выбрать для моста в климате СЗФО?

По СП 35.13330 для мостовых конструкций при расчётной T = −35°C (СЗФО): пролётные строения — С345 (09Г2С) с KCU ≥ 29 Дж/см² при −40°C. Нижний пояс ненагруженных элементов — допускается Ст3сп при t ≤ 20 мм. Рёбра жёсткости, связи — С255 допускается. Замена марки — только с согласия проектировщика и экспертизы.

Как транспортировать хлысты 160×160×10 длиной 12 м?

Хлыст 12 м × 296 кг. Перевозка: длинномер с кониками, увязка через каждые 3 м проволокой ∅6 мм или лентой. Пачка ~2 т = 7 хлыстов. Подъём краном: стропы через 3 м от краёв, угол строп ≤ 45° к вертикали. Доставка по СПб и СЗФО — собственным транспортом.

Все размеры уголка · Резка от 100 мм
