Шина медная
Купить медную шину электротехническую в Санкт-Петербурге — ТД «ИнвестМет» держит на крытом складе токопроводящую шину из меди М1 по ГОСТ 434-78 (тип ШМТ, твёрдая): сечения от 3×15 до 10×120 мм, длина хлыста 4 м. Это материал сборных шин ГРЩ и ВРУ, шинопроводов, ошиновки распределительных устройств, контуров заземления и ГЗШ. Электропроводность меди ≈58 МСм/м даёт минимальное переходное сопротивление и нагрев. Режем и гнём шины по чертежу, доставляем по СПб, ЛО и СЗФО. Счёт с НДС 22% за 15 минут.

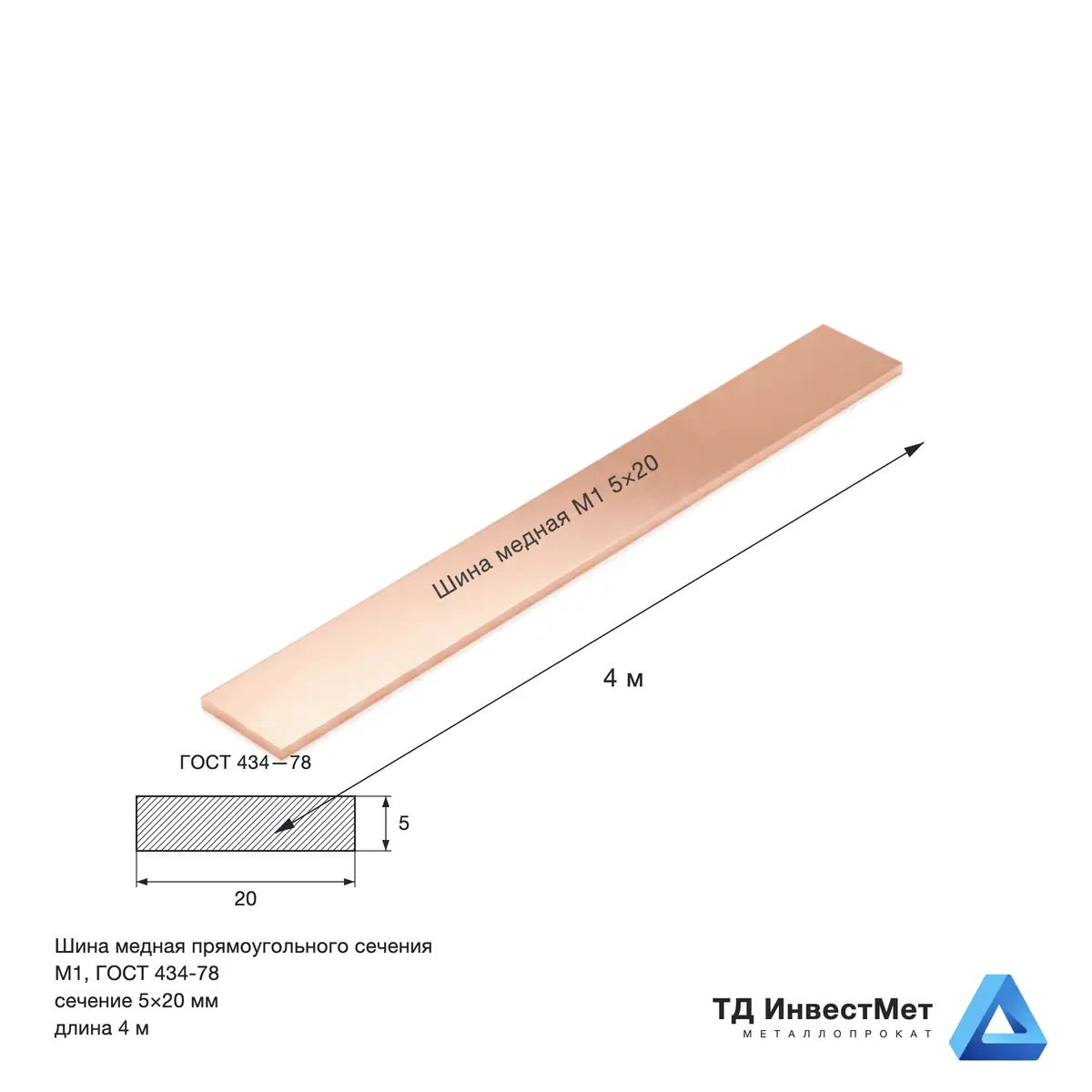

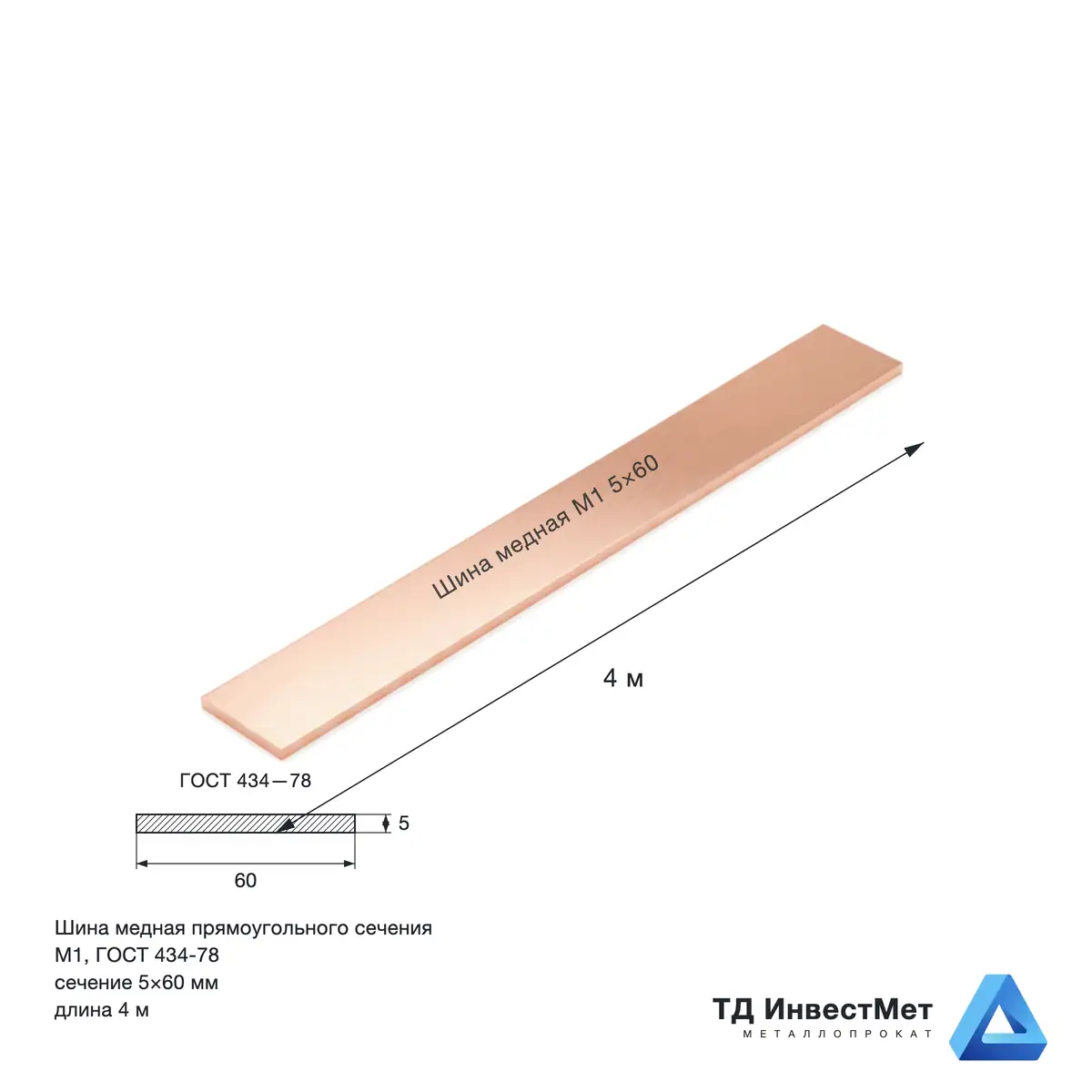

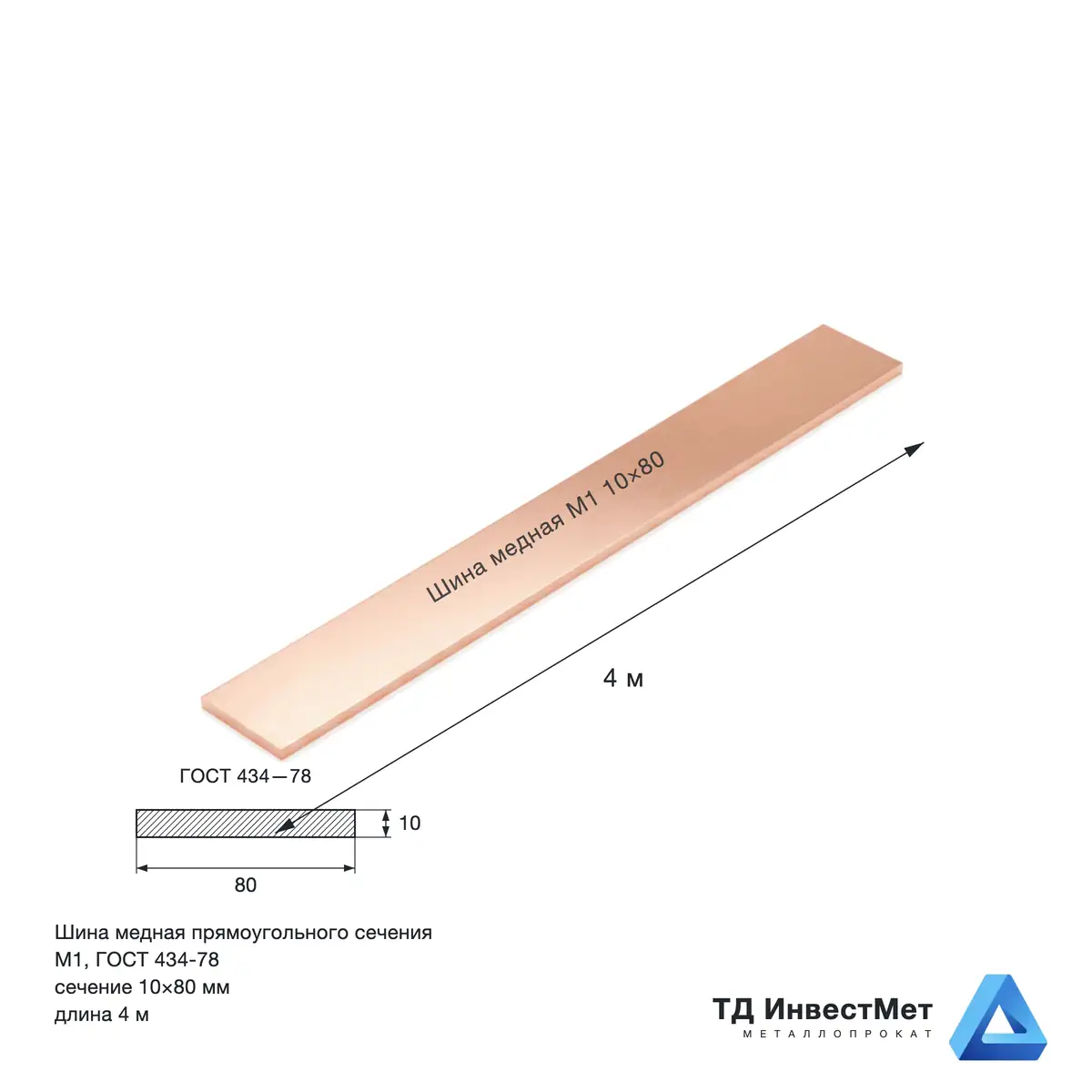

Тип ШМТ и марка М1
Электротехническую шину делают из меди М1 (чистота не менее 99,90%) — она даёт наименьшее удельное сопротивление. По состоянию шины бывают двух типов:
| Тип | Состояние | Где применяют |
|---|---|---|
| ШМТ | твёрдая (нагартованная) | жёсткая ошиновка ГРЩ, ВРУ, шинопроводов — основной тип |
| ШММ | мягкая (отожжённая) | участки с частыми изгибами, гибкие связи (под заказ) |
Наш склад — твёрдая шина ШМТ (М1Т). Электропроводность меди ≈58 МСм/м (≈98−100% IACS), теплопроводность ≈390 Вт/(м·К).
Токовая нагрузка медной шины по сечению
Длительно допустимый ток зависит от сечения. Ориентир по ПУЭ, таблица 1.3.31 (одна полоса на ребро, переменный ток, нагрев до 70 °C):
| Сечение, мм | Площадь, мм² | Ток, А (ориентир) |
|---|---|---|
| 3×25 | 75 | ≈340 |
| 4×30 | 120 | ≈475 |
| 4×40 | 160 | ≈625 |
| 5×50 | 250 | ≈860 |
| 6×50 | 300 | ≈955 |
| 6×60 | 360 | ≈1125 |
| 8×80 | 640 | ≈1690 |
| 10×100 | 1000 | ≈2310 |
| 10×120 | 1200 | ≈2650 |
В пакете из 2−4 полос ток не кратен их числу из-за взаимного нагрева. Значения справочные — точный ток определяют проектным расчётом по ПУЭ.
Вес метра и хлыста — формула и таблица
Масса метра шины: толщина × ширина × 8,9 / 1000 (мм, плотность меди 8,9 кг/дм³). Например, шина 5×50 весит 5 × 50 × 8,9 / 1000 = 2,225 кг/м, хлыст 4 м — 8,9 кг. Справочная таблица:
| Сечение, мм | Площадь, мм² | Масса 1 м, кг | Масса хлыста 4 м, кг |
|---|---|---|---|
| 3×15 | 45 | 0,401 | 1,60 |
| 4×40 | 160 | 1,424 | 5,70 |
| 5×50 | 250 | 2,225 | 8,90 |
| 6×60 | 360 | 3,204 | 12,82 |
| 8×80 | 640 | 5,696 | 22,78 |
| 10×100 | 1000 | 8,900 | 35,60 |
| 10×120 | 1200 | 10,680 | 42,72 |
Как выбрать сечение шины
Малые сечения 3×15…4×30 — для отходящих линий, заземления и ГЗШ, контактных перемычек в шкафах учёта и автоматики.
Средние сечения 4×40…6×60 — для распределительных шин щитов, ошиновки групповых щитов и шинопроводов малой мощности.
Крупные сечения 8×80…10×120 — для магистральных сборных шин ГРЩ, ошиновки трансформаторов и силовых вводов.
Медная шина — для главной заземляющей шины и токоотводов: малое переходное сопротивление и стойкость контактов.
Назовите рабочий ток и тип щита — подберём сечение по ПУЭ, рассчитаем вес и согнём шину по чертежу. Счёт с НДС 22% за 15 минут. 8 (812) 221-15-02.
Гибка и монтаж шин
Медную шину гнут плашмя и на ребро по чертежу; твёрдую ШМТ для крутых изгибов предварительно отжигают газовой горелкой, иначе на кромке возможны трещины. Отверстия под болтовое соединение сверлят по месту, контактные площадки зачищают и лудят для стабильного переходного сопротивления. Медно-алюминиевые переходы выполняют через биметаллические пластины. Резку делаем механической отрезкой и гильотиной — медь не берёт газокислородная резка.
ГОСТ и сертификат
Шина поставляется по ГОСТ 434-78 (проволока прямоугольного сечения и шины медные для электротехнических целей), марка меди — по ГОСТ 859-2014. В сертификате завода указаны марка, тип (ШМТ/ШММ), сечение, номер плавки и результаты испытаний.
Сервис при заказе шины
| Резка в размер: механическая отрезка и гильотина хлыстов 4 м под нужную длину. | Гибка: гибка шин плашмя и на ребро по чертежу. |
| Сертификаты: на партию с маркой меди, типом и номером плавки по ГОСТ 434-78. | Счёт с НДС 22%: за 15 минут, ОСНО, ЭДО СБИС/Диадок, пакет для госзаказа. |
| Подбор сечения: поможем выбрать шину под рабочий ток по ПУЭ. | Доставка: по СПб, ЛО и СЗФО, отгрузка день в день при оплате до 16:00. |
Частые вопросы о медной шине
Какой ток выдерживает медная шина?
Сколько весит метр медной шины?
Шина медная ШМТ или ШММ — чем отличаются?
Почему в ГРЩ ставят медную шину, а не алюминиевую?
Можно ли гнуть медную шину?
Какое сечение шины выбрать?
Как соединяют медные шины?
Какой ГОСТ и что в сертификате медной шины?
Нужна медная шина? Счёт за 15 минут
Назовите рабочий ток или сечение — подберём по ПУЭ, нарежем и согнём по чертежу
Шина медная М1 ШМТ 3×15…10×120 в наличии — отгрузка день в день!
