Шина медная М1 3х20х4000 мм

В наличии

от 806 250₽ / т

Цену и наличие подтвердим за 15 минут — зависит от объёма, резки и доставки. Технические характеристики и таблица — в подробном описании ниже.

Запросить цену и наличие

Позвонить MAX

Прямая почта: info@invprom.ru · 8 (812) 221-15-02

Сертификат завода Резка в размер Доставка по СПб и ЛО

Вес рассчитан по размеру из названия (формула трубы), как в калькуляторе металлопроката сайта. Точную массу партии подтвердит менеджер.

Количество

хлысты метры тонны

1 хлыст 5 хлыстов 10 хлыстов 1 тонна 5 тонн

Расчётный вес—

—

ориентировочно, за тонну

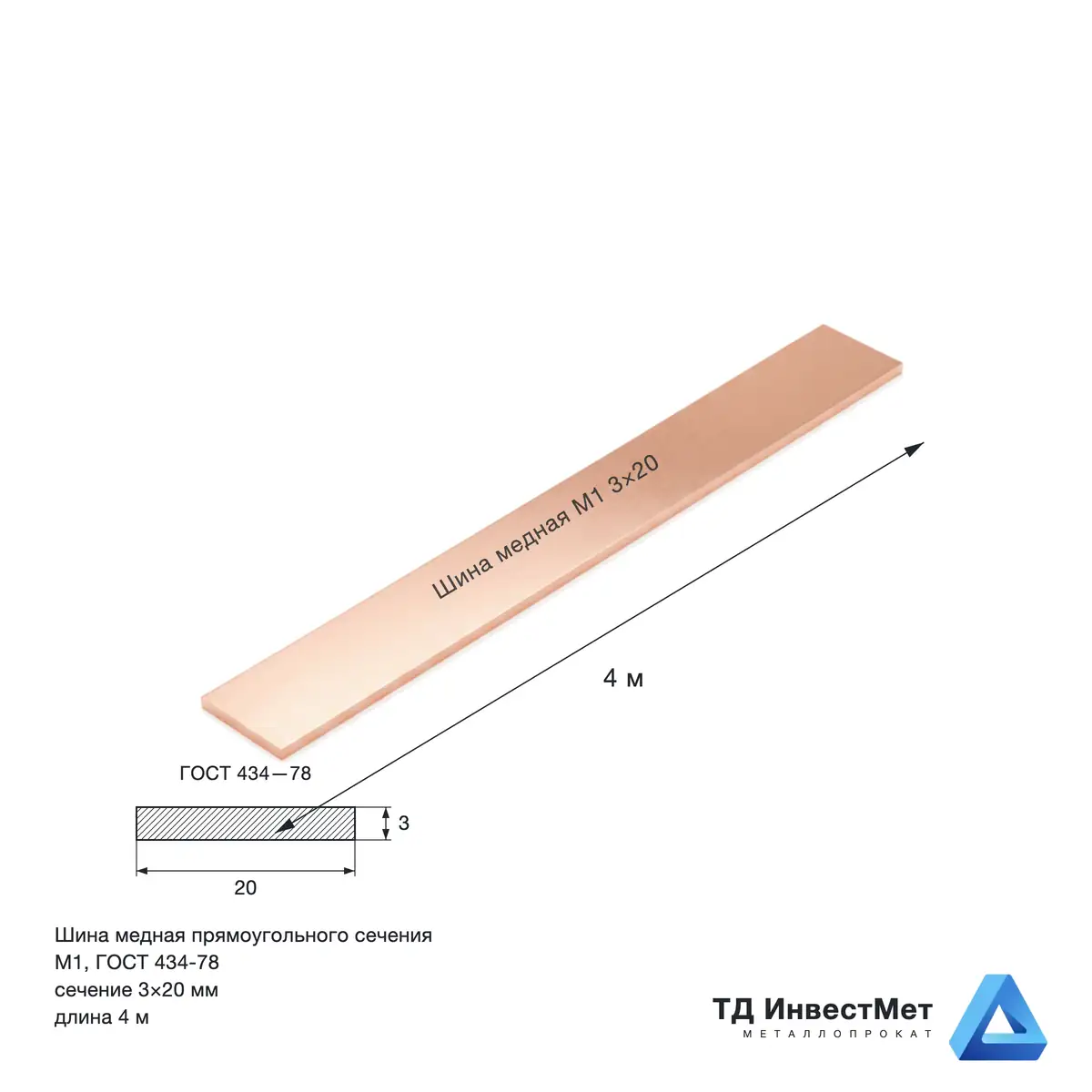

Купить шину медную М1 3×20 в Санкт-Петербурге

Шина медная электротехническая М1 3×20 (ШМТ, твёрдая) — со склада в Санкт-Петербурге: токопроводящая шина из меди М1 по ГОСТ 434-78, сечение 3×20 мм (60 мм²), хлыст 4 м. Применяется под отходящие и вторичные цепи распределительных щитов, шины заземления и ГЗШ, перемычки и контактные соединения, сборки учёта. Электропроводность меди ≈58 МСм/м (≈98−100% IACS) даёт минимальное переходное сопротивление и нагрев. Длительный ток ориентировочно 270 А на полосу (по ПУЭ). Держим на крытом складе в СПб с сертификатами завода (марка и номер плавки). Возможна резка в размер, гибку шин выполняем по чертежу; доставка по СЗФО.

М13×20 ммШМТГОСТ 434-78

Технические характеристики — шина медная М1 3×20

Параметр	Значение
Стандарт	ГОСТ 434-78, электротехническая
Марка меди	М1 (ГОСТ 859-2014)
Тип / состояние	ШМТ — твёрдая (нагартованная)
Сечение	3×20 мм
Площадь сечения	60 мм²
Масса 1 м	0,534 кг/м
Масса хлыста 4 м	2,14 кг
Длительный ток (ориентир)	≈270 А (ПУЭ, одна полоса)
Электропроводность	≈58 МСм/м (≈98-100% IACS)
Теплопроводность	≈390 Вт/(м·К)
Длина хлыста	4 м
Плотность меди	8,9 кг/дм³

Важно при комплектации: ток 270 А — ориентир по ПУЭ для одной полосы на открытом воздухе; в пакете из нескольких полос ток не кратен их числу из-за взаимного нагрева. Точное значение берут по проекту. Медь не режут газокислородной резкой — только механическая отрезка или гильотина.

Частые вопросы

Сколько весит метр шины медной 3×20?+

Метр шины медной 3×20 мм весит 0,534 кг, хлыст 4 м — 2,14 кг (по плотности меди 8,9 кг/дм³, площадь сечения 60 мм²). Масса считается как сечение × длина × 8,9 — удобно для расчёта партии и нагрузки на опоры.

Можно ли гнуть медную шину?+

Да. Медную шину гнут плашмя и на ребро по чертежу; твёрдую ШМТ для крутых изгибов предварительно отжигают газовой горелкой, иначе на кромке возможны трещины. Гибку и резку в размер выполняем по эскизу заказчика.

Шина медная ШМТ или ШММ — чем отличаются?+

ШМТ — твёрдая (нагартованная) шина, ШММ — мягкая (отожжённая). Для жёсткой ошиновки щитов и шинопроводов берут твёрдую ШМТ: она держит форму на опорах. Мягкую ШММ применяют там, где нужны частые изгибы; под гибку твёрдую шину можно отжечь.

Какой ток выдерживает шина медная 3×20?+

Шина 3×20 мм (сечение 60 мм²) выдерживает ориентировочно 270 А длительного тока — одна полоса на ребро по ПУЭ, табл. 1.3.31. В пакете из 2−4 полос ток не кратен их числу из-за взаимного нагрева; точное значение определяют проектным расчётом.

Где применяют шину 3×20?+

Шина 3×20 мм — для отходящих и вторичных цепей щитов, шин заземления и ГЗШ, контактных перемычек. Малое сечение удобно для компактной ошиновки в шкафах учёта и автоматики.
