Полоса из нержавейки
Купить нержавеющую полосу горячекатаную и холоднокатаную по ГОСТ 103-2006 (универсальный сортамент) и ГОСТ 4405-75 (специально для нержавейки) — в наличии на крытом складе ТД «ИнвестМет» в Санкт-Петербурге. Марки AISI 304/304L/316/316L/321/430 — российские аналоги 12Х18Н10Т, 08Х18Н10, 10Х17Н13М2, 12Х17. Сечения 20×3, 25×3, 30×4, 40×4, 50×5, 60×6, 80×6, 100×10 — для шинопроводов, контура заземления по ПУЭ, хомутов крепления трубопроводов. Из нержавеющего листа вырезаем полосу под нестандартный размер на гильотине. Полоса 50×5 длиной 1,2 м гнётся в U-образный хомут на станке — кратность изгиба от 1,5×t. В пару к полосе — нержавеющий уголок для составных хомутов и крепёж шестигранный в исполнении A2/A4.
- Шинопровод низкого напряжения — полоса 40×4 AISI 304 при токе до 140 А; формула расчёта ниже
- Контур заземления внутри помещения — полоса 25×4 (100 мм²) при минимуме 24 мм² по ПУЭ 1.7.111
- Контур заземления в земле — полоса 40×4 (160 мм²) при минимуме 48 мм² по ПУЭ
- Хомут трубы Ду100 — полоса 30×4 длиной L = π × Dн + 2 × 50 мм (на болт)
- Накладка усиления, ребро жёсткости — полоса 50×5 или 60×6 длиной по месту
- Кислая среда, химцех — только AISI 316L (10Х17Н13М2); AISI 304 не годится
Полоса горячекатаная и холоднокатаная — разница в производстве и применении
Полоса нержавеющая поставляется двумя способами производства, и выбор между ними важен для шинопроводов и точных деталей — где требуется ровная поверхность без окалины и стабильное сечение по длине.
| Параметр | Горячекатаная (г/к) | Холоднокатаная (х/к) |
|---|---|---|
| Производство | Прокат при t ≥ 1100 °C | Прокат после г/к + отжиг + травление |
| Толщина | 4–60 мм | 0,5–8 мм |
| Поверхность | Шероховатая, тёмная после травления | Гладкая 2B, светлая |
| Точность по сечению | ±0,3 мм | ±0,1 мм |
| ГОСТ | 103-2006 / 4405-75 | 103-2006 / 4405-75 |
| Цена | Ниже на 15–25 % | Выше |
| Применение | Хомуты, заземление в земле, накладки | Шинопроводы, видимые элементы фасада |
Шинопровод нержавеющий — расчёт сечения шины по длительному току
Нержавеющая полоса используется в шинопроводах низкого напряжения для распределения тока в щитовых, на промышленных объектах с агрессивной средой, в пищевой и фармацевтической промышленности. Сечение шины подбирается по длительно допустимому току по формуле:
| Сечение шины | Площадь, мм² | Iдоп для нержавейки 304, А | Iдоп для меди (сравнение), А |
|---|---|---|---|
| 20×3 | 60 | ~70 | ~210 |
| 25×3 | 75 | ~85 | ~250 |
| 30×4 | 120 | ~120 | ~330 |
| 40×4 | 160 | ~145 | ~415 |
| 50×5 | 250 | ~200 | ~575 |
| 60×6 | 360 | ~265 | ~745 |
| 80×6 | 480 | ~325 | ~925 |
| 100×10 | 1000 | ~525 | ~1500 |
Значения для меди приведены справочно — для большинства электроустановок медь дешевле в эксплуатации, но нержавейка выбирается там, где важна коррозионная стойкость (пищевые цеха, гальванические производства, агрессивные среды) или магнитная нейтральность для точной аппаратуры.
Контур заземления по ПУЭ — минимальное сечение нержавеющей полосы
ПУЭ 1.7.111 устанавливает минимальные сечения заземляющих проводников из стали с учётом коррозии. Для нержавейки коррозия незначительна, поэтому достаточно соблюдать конструктивные минимумы по толщине и площади сечения для механической прочности и долговечности.
| Размещение контура | Мин. сечение по ПУЭ, мм² | Мин. толщина, мм | Подходящая нержавеющая полоса |
|---|---|---|---|
| Внутри помещений (сухие) | 24 | 3 | 20×3 (60 мм²) — с запасом |
| Внутри помещений (сырые) | 48 | 4 | 25×4 (100 мм²) |
| Наружные установки | 48 | 4 | 30×4 (120 мм²) — типовое решение |
| В земле | 48 | 4 | 40×4 (160 мм²) — рекомендуется AISI 316L |
| Магистральный контур здания | 100 | 4 | 40×4 или 50×5 |

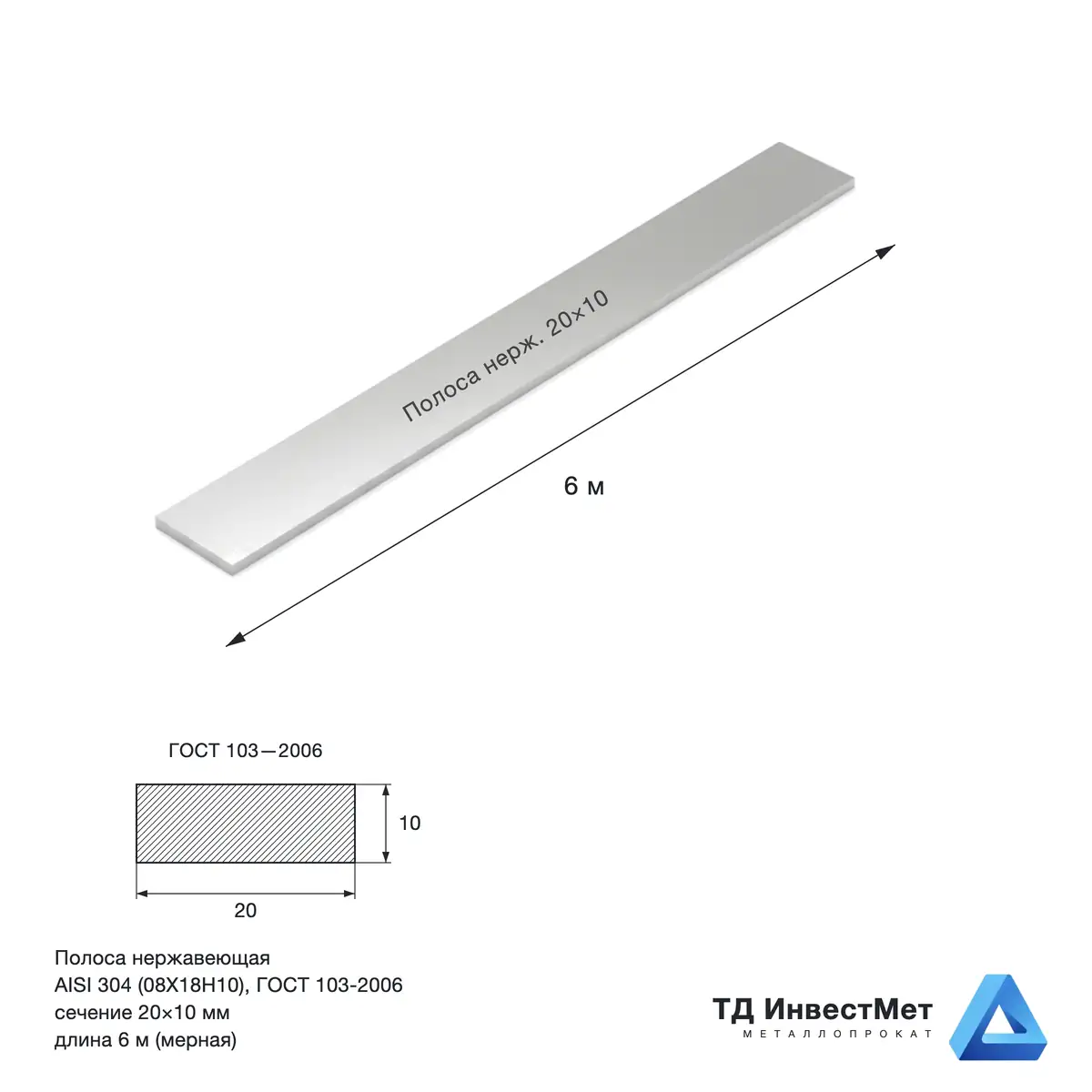

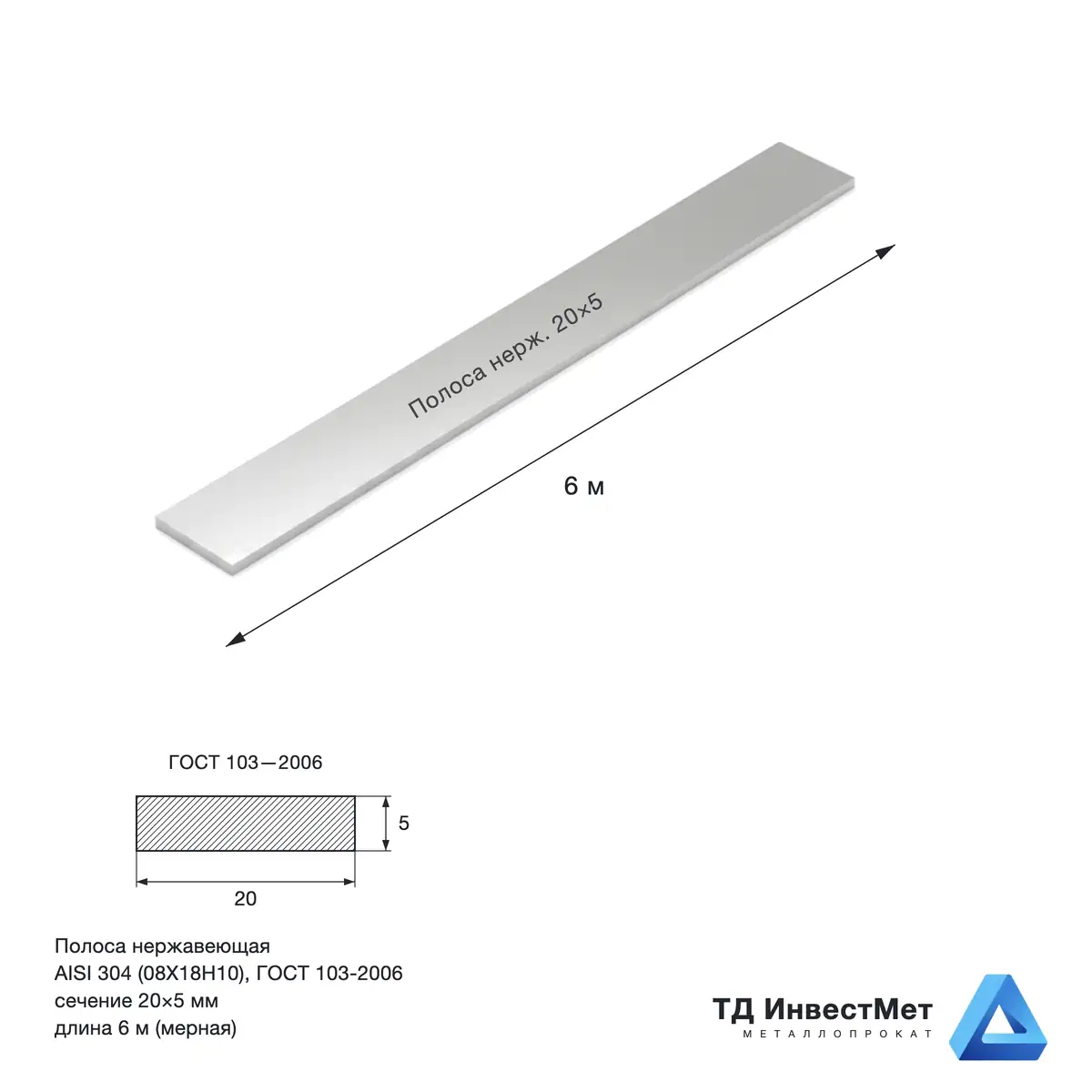

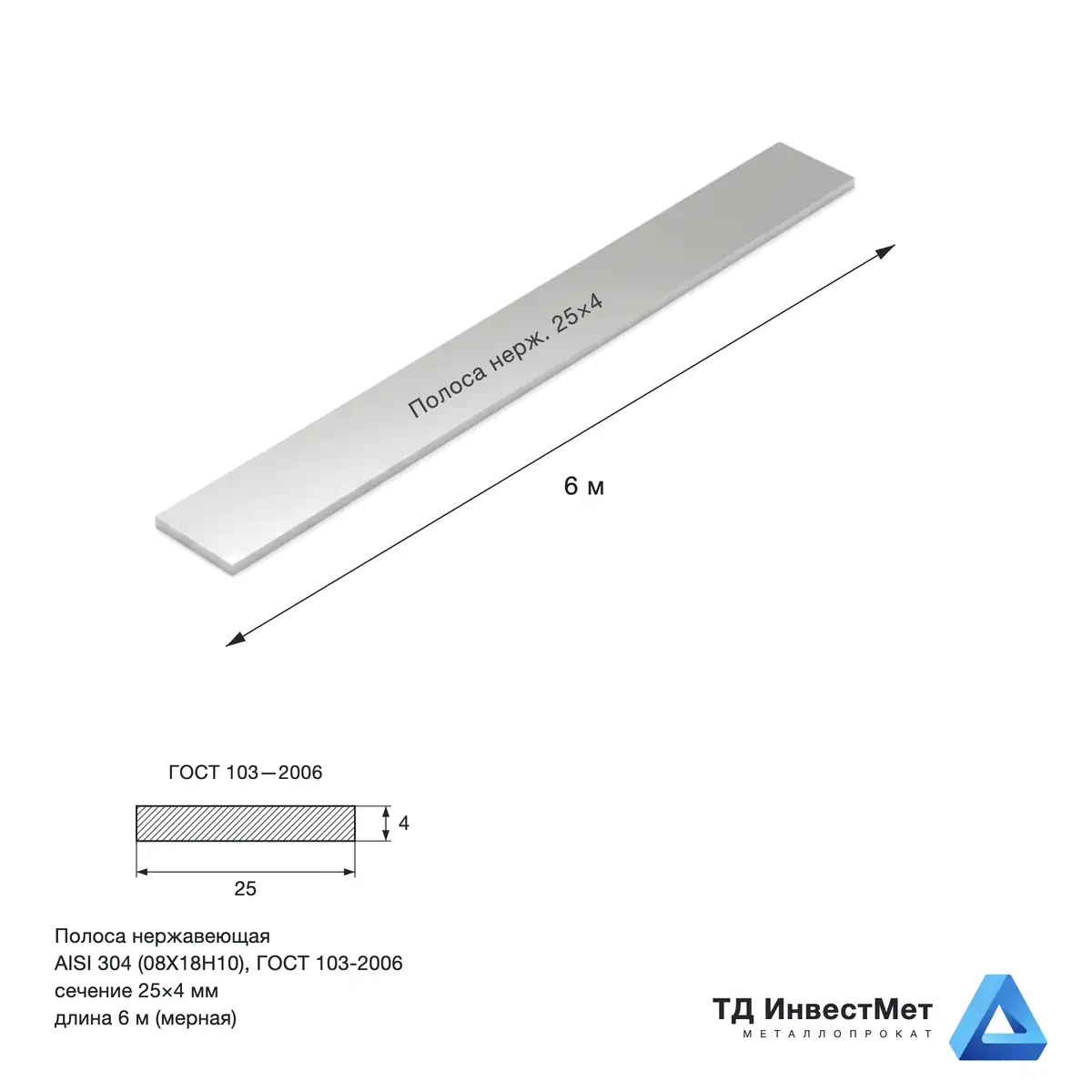

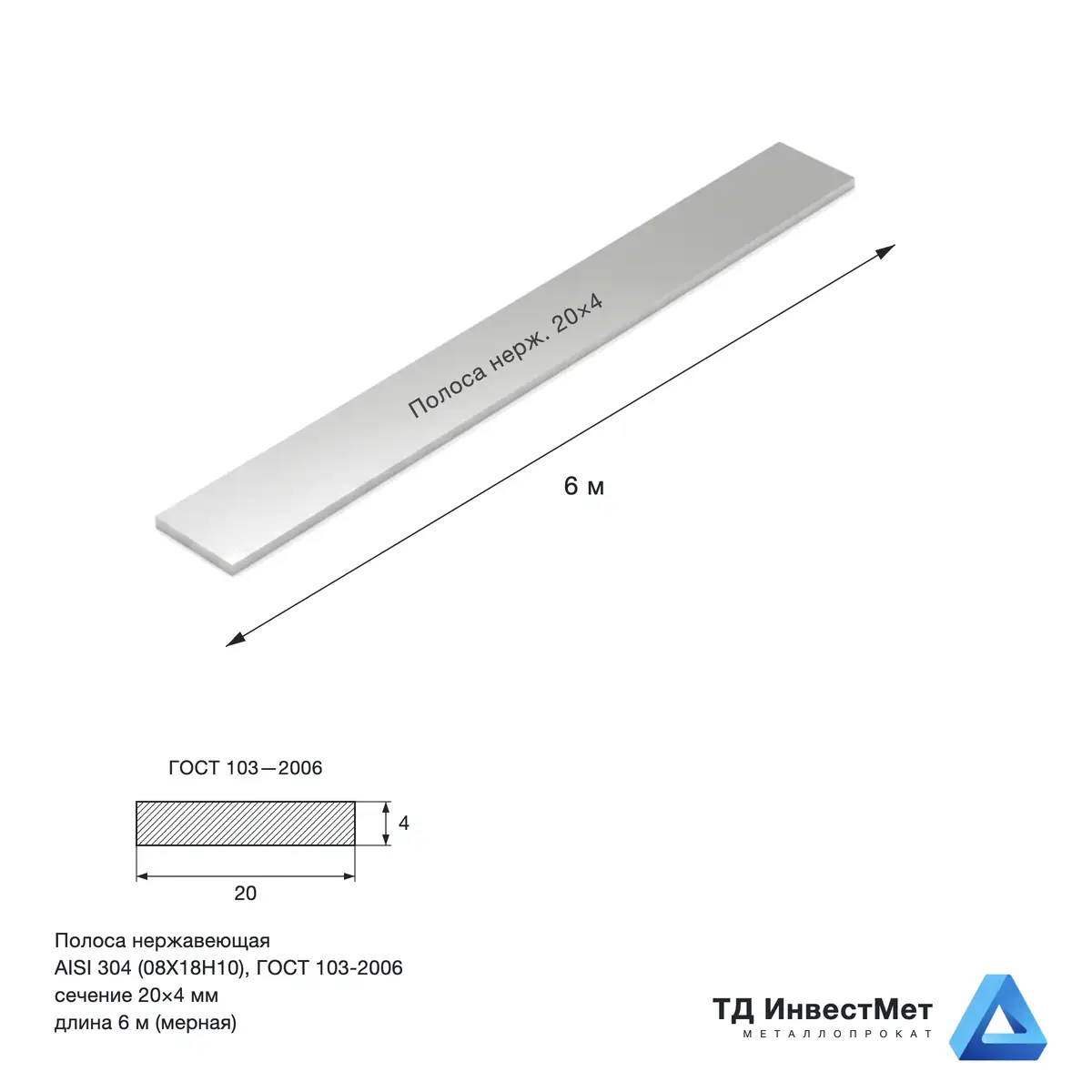

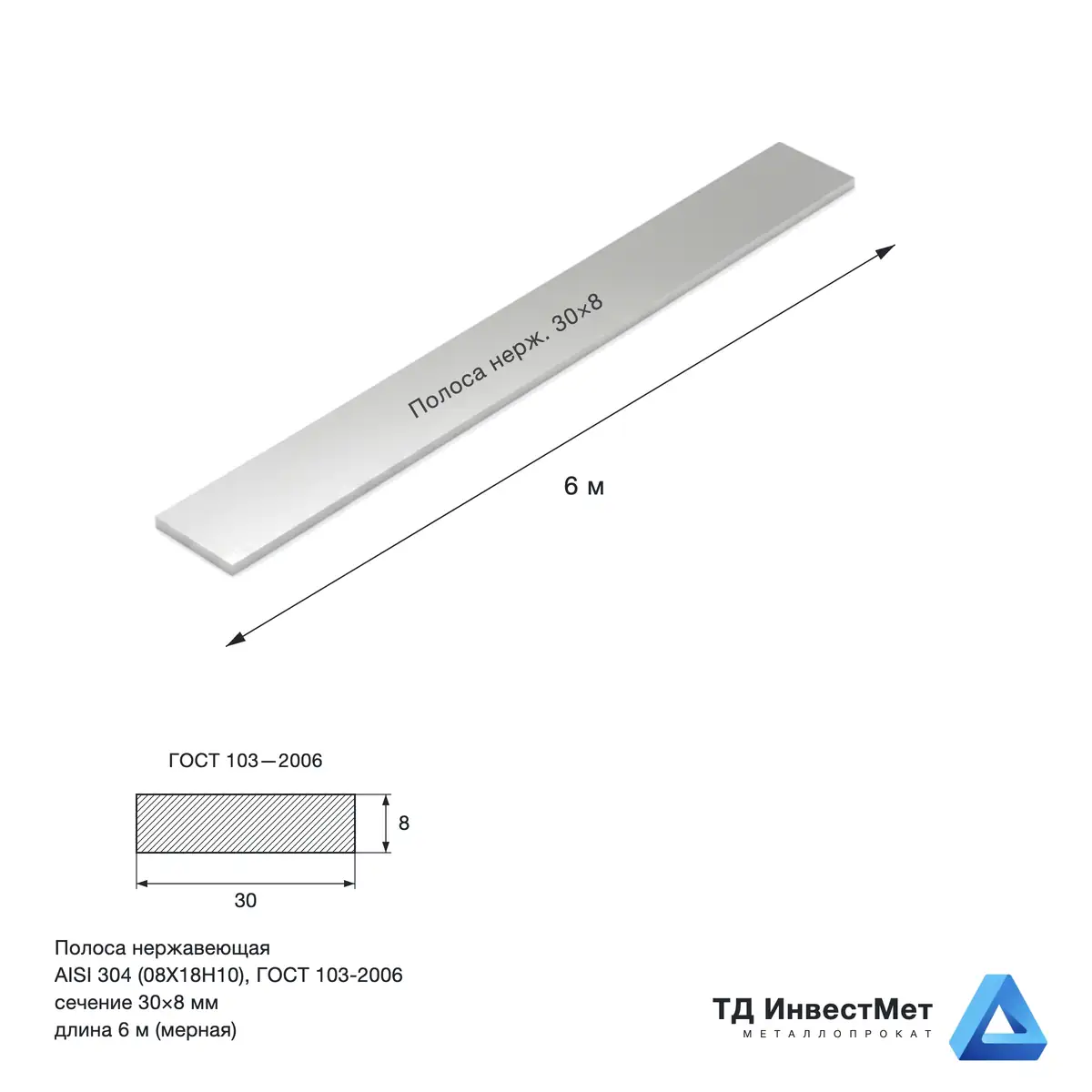

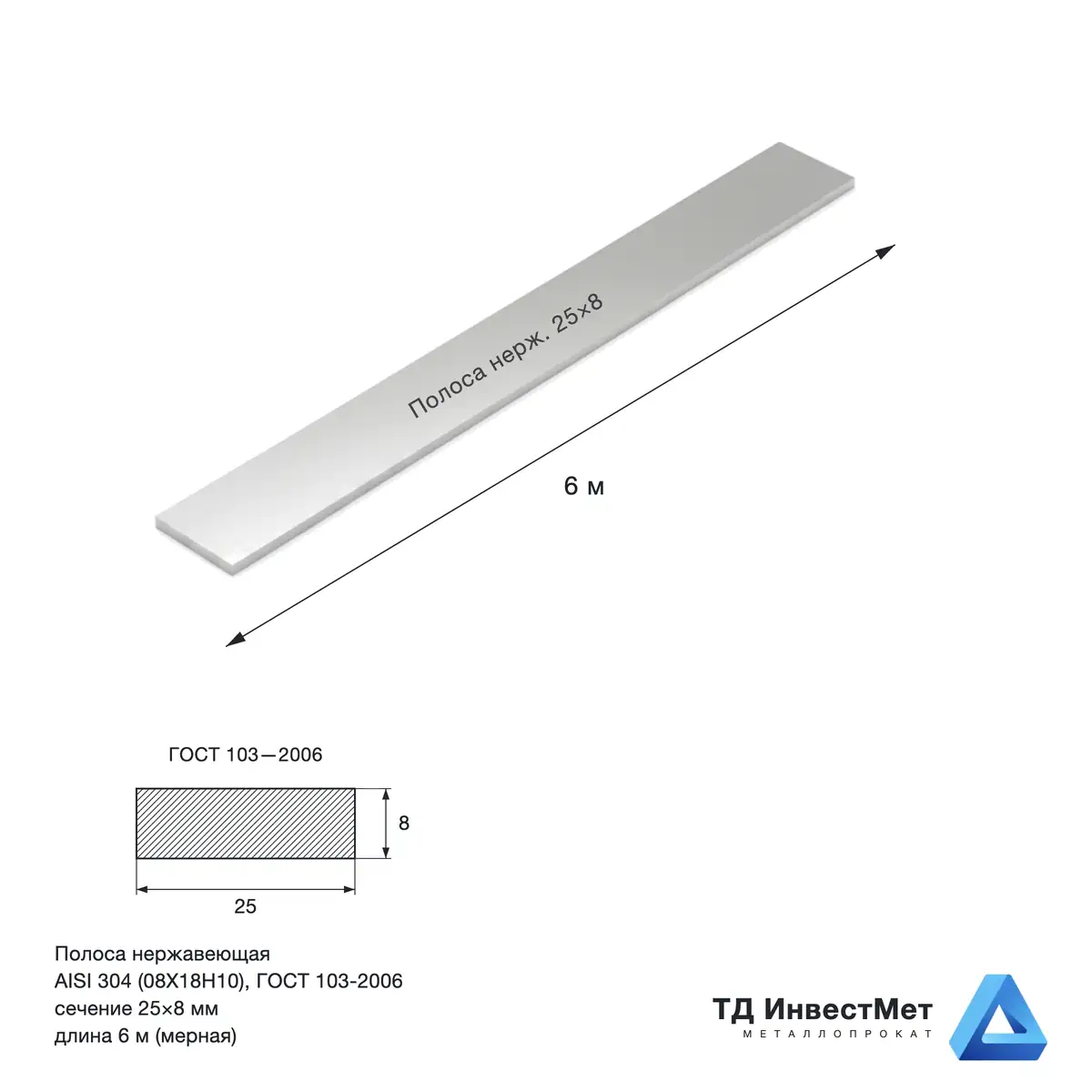

Размерный ряд полосы по ГОСТ 103-2006 — масса 1 м.п.
Масса 1 метра полосы рассчитывается по формуле m = b × δ × ρ × 10−3, где b — ширина в мм, δ — толщина в мм, ρ — плотность нержавейки (для 12Х18Н10Т ρ = 7,9 г/см³). Длина полосы — кратно 6 м, под заказ режется в нужный размер на гильотине.

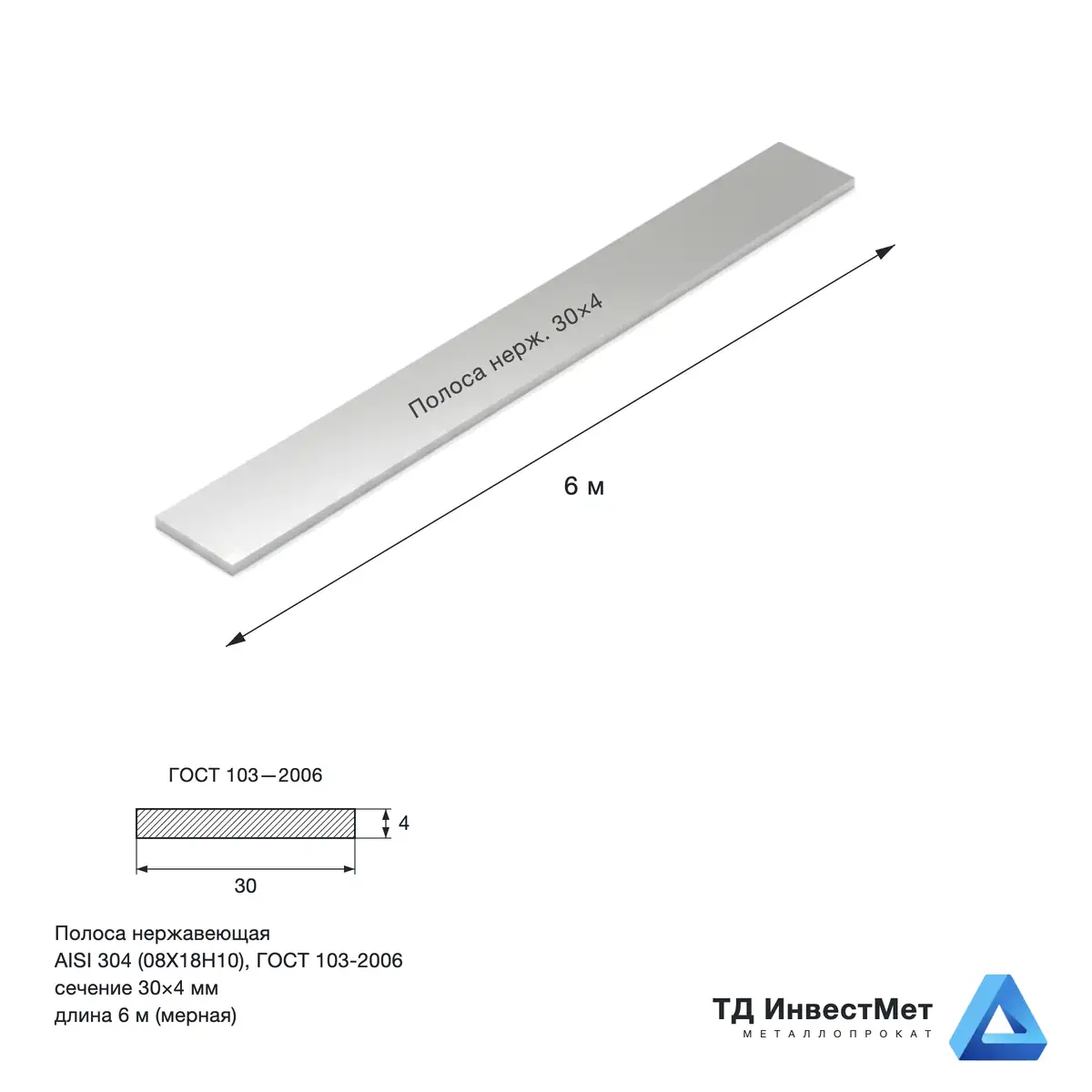

| Сечение b×δ, мм | Площадь, мм² | Масса 1 м, кг | Типовое применение |
|---|---|---|---|
| 20×3 | 60 | 0,47 | Заземление в сухом помещении, перемычки |
| 25×3 | 75 | 0,59 | Шина PE/N в малой щитовой |
| 30×4 | 120 | 0,95 | Хомуты труб Ду50–Ду100, заземление наружное |
| 40×4 | 160 | 1,26 | Шинопровод до 140 А, контур в земле |
| 50×5 | 250 | 1,98 | Магистраль PE, накладки усиления |
| 60×6 | 360 | 2,84 | Шинопровод 250 А, опорные пятки колонн |
| 80×6 | 480 | 3,79 | Шинопровод 320 А, рамы оборудования |
| 100×10 | 1000 | 7,90 | Магистральный шинопровод, опоры реакторов |
Гибка нержавеющей полосы — радиусы и кратность изгиба
Полоса часто гнётся в кольцо для хомута, в U-образный профиль для крепления оборудования или под прямым углом для угловой накладки. Аустенитные марки (304, 316) пластичны и гнутся без трещин, ферритные (430) и мартенситные требуют осторожности — могут давать трещины при холодной гибке. Услуга гибка металла доступна для полосы шириной до 200 мм.
| Толщина δ, мм | Мин. радиус гиба R для AISI 304/321 | Мин. радиус для AISI 430 | Применение |
|---|---|---|---|
| 3 | R = 1,5 × δ = 4,5 мм | R = 2,5 × δ = 7,5 мм | Хомут трубы Ду25–Ду32 |
| 4 | R = 1,5 × δ = 6 мм | R = 2,5 × δ = 10 мм | Хомут Ду50–Ду100, U-скоба |
| 5 | R = 1,5 × δ = 7,5 мм | R = 3 × δ = 15 мм | Большие хомуты, рамы |
| 6 | R = 2 × δ = 12 мм | R = 3 × δ = 18 мм | Конструктив, опоры |
| 8–10 | R = 2 × δ = 16–20 мм | Гибка нагретой полосы | Силовые накладки |
Пример: для хомута трубы Ду100 (наружный диаметр 114 мм) из полосы 30×4 длина заготовки L = π × Dн + 2 × 50 мм = 3,14 × 114 + 100 = 458 мм. Радиус гиба R = 57 мм (внутренний радиус кольца) — больше минимально допустимого 6 мм для AISI 304 в 9,5 раз. Гнётся без проблем на ручном листогибе или ролико-гибочном станке.
Услуги обработки нержавеющей полосы
Раскрой из листа
Нестандартная ширина (например, 35×4 или 70×8) — режем из нержавеющего листа на гильотине.
Гибка кольца и U-скобы
Гибка под хомуты труб, угловые накладки, П-образные скобы — услуга гибки металла на листогибе.
Сверловка отверстий
Отверстия Ø9, Ø11, Ø14 под крепёж M8/M10/M12 — в один проход на радиально-сверлильном станке.
Резка в размер
Длина 1, 2, 3 м — на ленточной пиле или гильотине. Допуск ±2 мм по длине.
Маркировка партии
Ударная или лазерная маркировка номера плавки и марки стали — для объектов с журналом контроля.
Сертификат завода
Сертификат с номером плавки и химическим составом — обязательно для шинопроводов и пищевых объектов.
Часто задаваемые вопросы о нержавеющей полосе
Как рассчитать сечение нержавеющей шины для тока 100 А?
Используем формулу Iдоп ≈ 1,5 × A0,725 для AISI 304. Решаем относительно A: A = (100 / 1,5)1/0,725 ≈ 200 мм². Подходит полоса 40×5 (200 мм²) или 50×4 (200 мм²). С запасом 20 % на нагрев в щите — берём 50×5 (250 мм²). Для постоянной нагрузки 100 А и стандартного помещения этого достаточно. При работе в горячем цехе делаем дополнительный запас 30–40 %.
Какая полоса допустима для контура заземления здания по ПУЭ?
ПУЭ 1.7.111: внутри сухого помещения — мин. 24 мм² (полоса 20×3, 60 мм² — подходит с запасом). В сырых помещениях и снаружи — мин. 48 мм² при толщине ≥ 4 мм (полоса 25×4 или 30×4). В земле — мин. 48 мм² и толщина 4 мм, рекомендуется AISI 316L (полоса 40×4 = 160 мм²). Магистральный контур здания обычно проектируется на 100 мм² и больше — полоса 50×5 (250 мм²).
Какая разница между AISI 430 и AISI 304 для полосы заземления?
AISI 430 (12Х17) — ферритная сталь без никеля, дешевле на 30–40 %, магнитится, но коррозионная стойкость в земле ниже. AISI 304 (08Х18Н10) — аустенитная с 8 % никеля, не магнитится, держит соли, кислоты, влажную землю. Для контура внутри сухого помещения AISI 430 допустима. Для контура в земле, особенно на побережье СПб или в районах с агрессивными грунтами, — только AISI 304 или AISI 316L (10Х17Н13М2 с молибденом).
Какой минимальный радиус гиба полосы 40×4 без трещин?
Для AISI 304/321 (пластичные аустенитные марки) минимальный внутренний радиус R = 1,5 × δ = 1,5 × 4 = 6 мм. На практике на листогибе устанавливают R = 8–10 мм для запаса от наклёпа холодной деформации — после гибки полоса 40×4 спокойно держит угол 90° без признаков трещин. Для AISI 430 (ферритная, более хрупкая) рекомендуется R = 2,5 × δ = 10 мм минимум. Гибка нагретой полосы (до 800 °C) увеличивает пластичность, но снижает коррозионную стойкость в зоне нагрева — поэтому затем требуется пассивация.
Полоса AISI 304 или AISI 316L для шинопровода в химцехе?
В среде с парами серной, соляной, азотной кислоты или хлоридами — однозначно AISI 316L (10Х17Н13М2). Молибден 2–3 % резко повышает стойкость к питтинговой коррозии. AISI 304 в такой среде даёт точечные язвы через 2–3 года эксплуатации, шина теряет сечение и греется. Разница в цене 25–35 %, но срок службы AISI 316L в химической среде — 20 лет и более. Для шинопровода в пищевом цехе (молочка, мясопереработка) AISI 304 достаточно.
Почему нержавейка хуже меди для шинопровода, но иногда выбирают её?
Удельное сопротивление нержавейки AISI 304 — 0,72 Ом·мм²/м, у меди — 0,0175 Ом·мм²/м (в 41 раз меньше). При том же токе нержавеющая шина греется в 41 раз сильнее, поэтому требует большего сечения. Но нержавейку выбирают, когда: (1) среда агрессивная — медь окисляется, нержавейка нет; (2) важна магнитная нейтральность — для МРТ, точной аппаратуры; (3) есть требования по немагнитности от ПУЭ; (4) воровство — нержавеющую полосу не сдают как лом цветмета; (5) пожарная безопасность — нержавейка не образует токсичных оксидов при перегреве.
Какая ширина и толщина полосы нужны для хомута трубы Ду100?
Для хомута трубы Ду100 (наружный диаметр 114 мм) с нагрузкой от собственного веса трубы и среды — оптимально полоса 30×4 (120 мм²). Длина заготовки L = π × Dн + 2 × отгиб = 3,14 × 114 + 2 × 50 = 458 мм. Два отгиба по 50 мм — под болт M10. Усилие на болт при пролёте 6 м между опорами для трубы с водой около 100 кгс — болт M10 класса A2-70 держит 1300 кгс на разрыв. Запас 13×. Для труб Ду150–Ду200 — полоса 40×5 или 50×5.
Какие отверстия пробить в полосе под крепёж M10 и M12?
Под болт M10 — отверстие Ø11 мм (зазор 1 мм). Под M12 — Ø13–14 мм. Под анкерный болт M12 — Ø14 мм с запасом на разметку. Расстояние от края полосы до центра отверстия — не менее 1,5 × диаметра отверстия (для M10 — 17 мм, для M12 — 20 мм). Иначе при затяжке край рвётся. На полосе 40×4 для M10 от края должно быть ≥ 17 мм, что укладывается в ширину 40 мм (отверстие по центру + 2×17 = 34 мм, остаётся 6 мм на технологический запас). Для двухрядного крепления нужна ширина минимум 50 мм.
Нержавеющая полоса в наличии — отгрузка день в день
Телефон: 8 (812) 221-15-02 · Email: info@invprom.ru · Склад: СПб, Дорога на Турухтанные острова, 24. Доставка по СЗФО собственным транспортом до 300 км. Резка в размер, гибка, сверловка — в день отгрузки.
