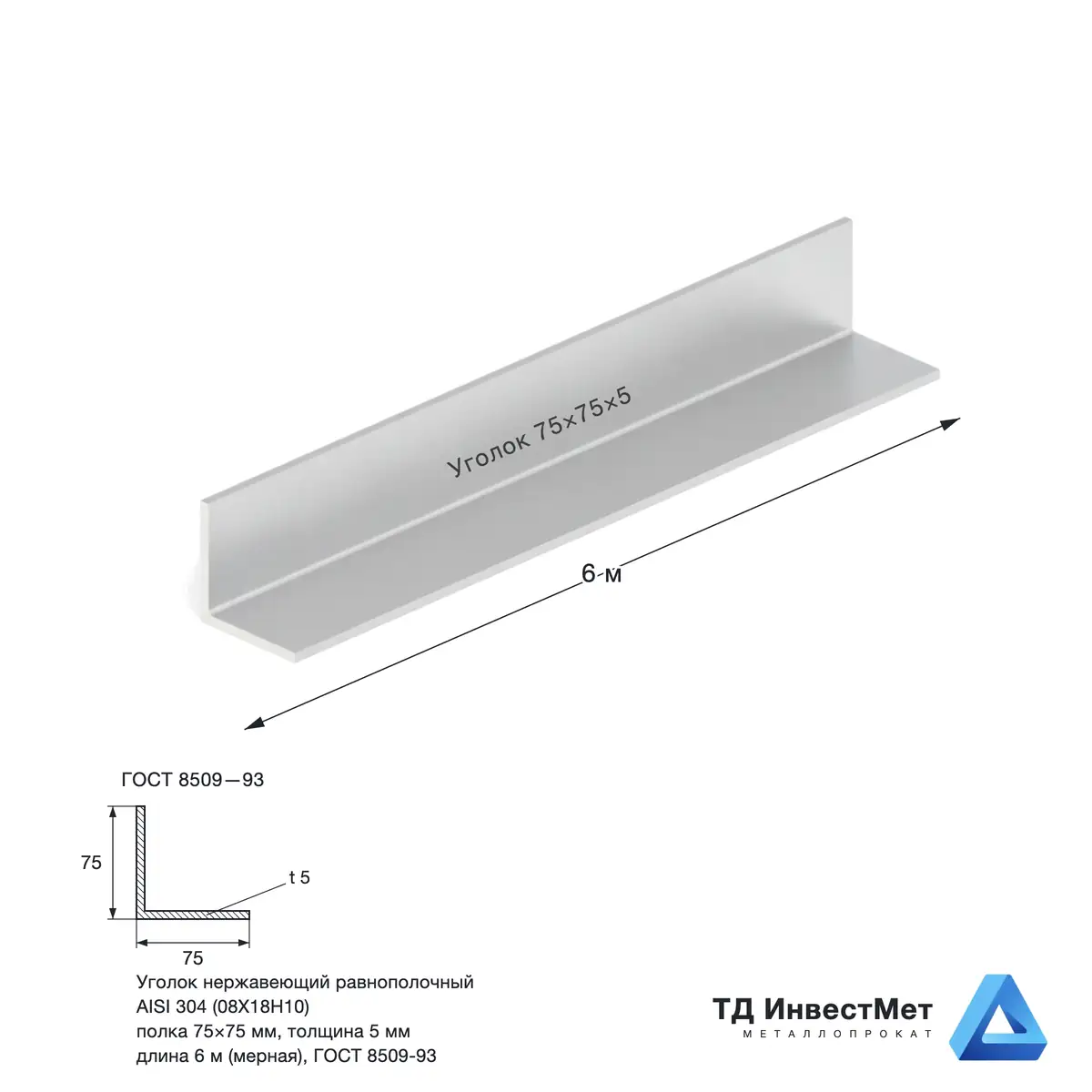

Уголок нержавеющий

Чем равнополочный уголок отличается от неравнополочного?

Равнополочный по ГОСТ 8509-93 имеет две одинаковые полки (50×50, 75×75, 100×100 и т.д.) и симметричное сечение — моменты инерции Ix и Iy одинаковы относительно обеих главных осей. Универсал для каркасов, рам, перил, опор. Неравнополочный по ГОСТ 8510-86 имеет разные полки (50×40, 75×50, 100×65) — момент инерции по большей полке выше, что выгодно для конструкций с нагрузкой только в одной плоскости (опорные стенки, рёбра жёсткости). Центр тяжести неравнополочного смещён ближе к большей полке, что требует учёта при креплении к стенке. На складе invprom.ru массовый ассортимент — равнополочный 20×3 — 100×10 мм; неравнополочный изготавливается под заказ из гнутого нержавеющего листа AISI 304 или 316L.

Что такое момент инерции Ix уголка и зачем он нужен?

Момент инерции Ix — геометрическая характеристика поперечного сечения, описывающая способность профиля сопротивляться изгибу. Чем больше Ix, тем меньше прогиб балки при той же нагрузке. Для уголка 50×50×5 Ix = 11,2 см⁴, для 60×60×6 — 22,8 см⁴ (в 2 раза больше при увеличении сечения всего на 20%). Прогиб консольной балки рассчитывается как f = F × L³ / (3 × E × Ix), где E — модуль упругости (195 ГПа для аустенитной нержавейки, 200 ГПа для ферритной). Зная Ix, можно подобрать сечение под конкретную нагрузку — это базовый расчёт для рам пищевого, химического и архитектурного применения. Допустимый прогиб по СНиП — L/250 для конструкций обычной точности и L/400 для прецизионных.

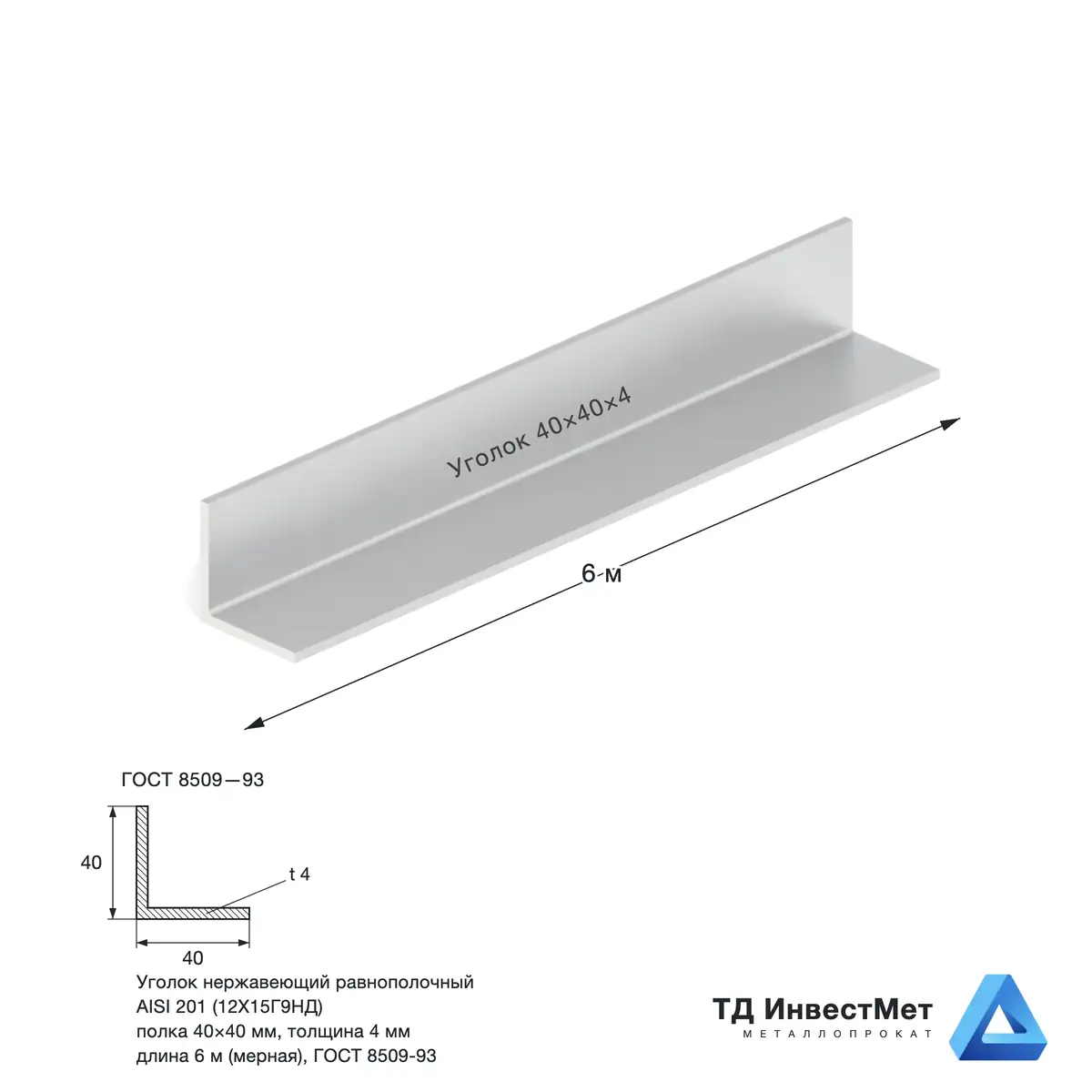

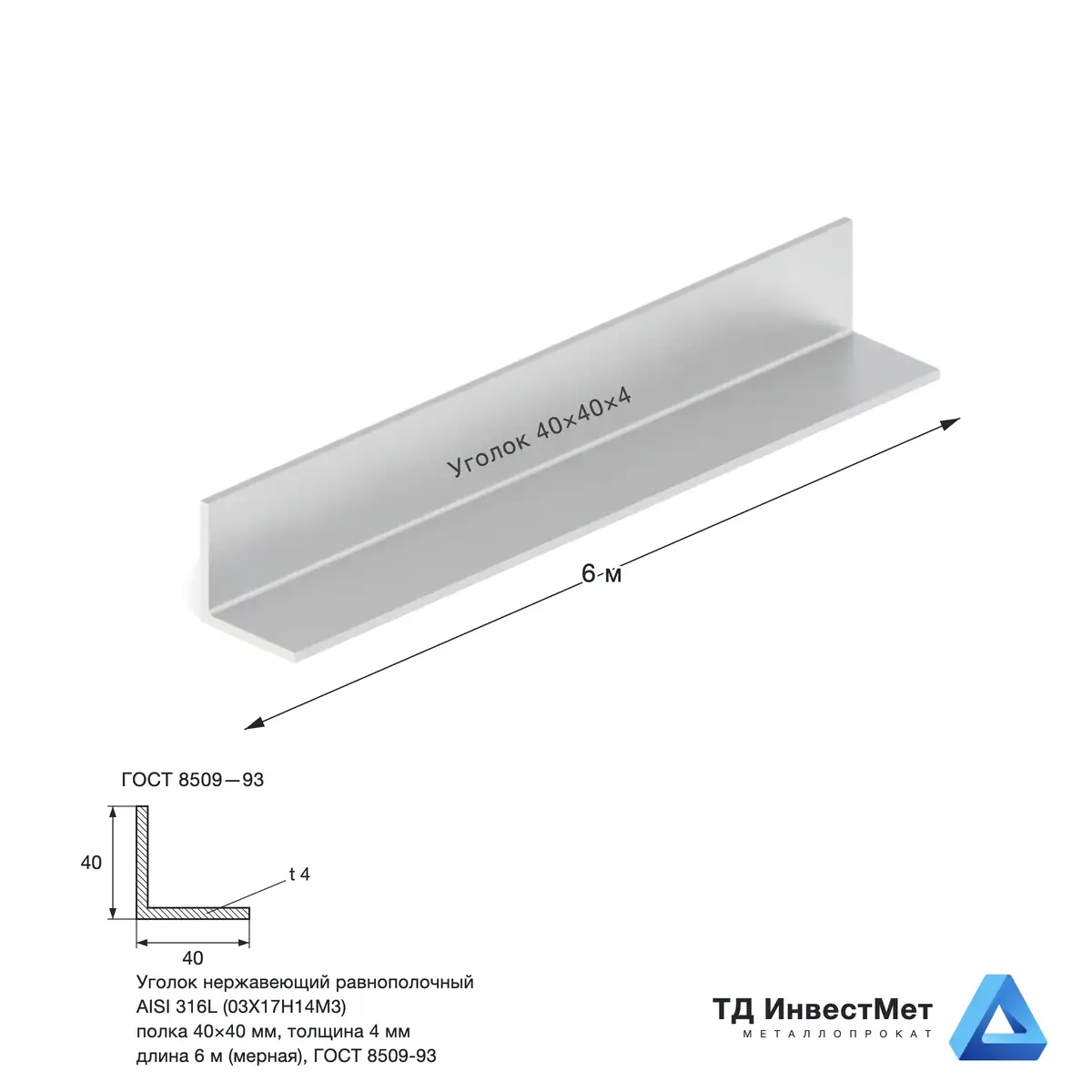

Какой уголок несёт большую нагрузку — 40×40×4 или 50×50×3?

40×40×4 несёт бо́льшую нагрузку, хотя сечение визуально меньше. Сравнение площадей и моментов сопротивления: 40×40×4 — A = 3,08 см², Wx = 1,55 см³; 50×50×3 — A = 2,87 см², Wx = 1,12 см³. При одинаковой нагрузке 50×50×3 даст в 1,4 раза большее напряжение в опасном сечении и больше прогнётся. Объяснение: толщина 4 мм даёт стенке больше материала в активной зоне сопротивления изгибу, чем тонкий 3-миллиметровый уголок с большой шириной полки. Правило проектирования: при выборе уголка под нагрузку первично смотрим на момент сопротивления Wx (и Ix), а не на габаритные размеры. На лёгкие декоративные стойки берите 50×50×3 — он легче и дешевле; на нагруженные опоры — 40×40×4 (большая прочность) или 50×50×5 (универсал).

Как соединить два уголка под прямым углом для замкнутой рамы?

Два варианта: с запиловкой 45° — оба торца уголка спиливаются под угол 45° на торцовочной пиле, в собранном виде получается чистый внутренний угол 90° без накладок и видимых швов; стыковой TIG-шов с двух сторон даёт прочность 100% от полки. Применяется для рам пищевых конвейеров, оконных коробов, видимых архитектурных элементов. Без запиловки (нахлёст) — одна полка уголка накладывается на полку второго, угловой TIG-шов по периметру. Дешевле и быстрее, но шов виден и накапливает грязь — для пищевого применения не подходит. Для нагруженных узлов (где запиловка 45° ослабляет соединение) дополнительно ставится усиливающая косынка из нержавеющего листа треугольная или скруглённая, размером 0,8 × длины полки.

Как рассчитать массу нержавеющего уголка?

По формуле m = (2b − s) × s × ρ × L / 1000, где b — ширина полки (мм), s — толщина (мм), ρ — плотность (7,9 г/см³ для аустенитной AISI 304/316/321; 7,7 для ферритной AISI 430), L — длина (м). Пример: уголок 50×50×5 длиной 6 м из 12Х18Н10Т → m = (100 − 5) × 5 × 7,9 × 6 / 1000 = 22,5 кг. Формула учитывает фактическую площадь сечения уголка — обычная упрощённая запись «2b × s» завысила бы массу на 5–10% за счёт двойного счёта толщины в угловой зоне. Для расчёта партии умножьте массу 1 м на общую длину с округлением до целого числа прутков (стандартная длина прутка нержавеющего уголка — 6 м).

Какой уголок выбрать для кронштейна с консольной нагрузкой 100 кг?

Для консольного кронштейна с нагрузкой 100 кг (≈ 1000 Н) на плече 1 м расчёт по моменту сопротивления Wx и допустимому напряжению [σ] = 137 МПа (для AISI 304 при +20 °C): требуемый Wx = M / [σ] = 1000 × 1000 / 137 = 7,3 см³. Из таблицы моментов: 60×60×6 даёт Wx = 5,29 (мало); 75×75×8 — Wx = 9,87 (подходит с запасом). Расчёт прогиба для 75×75×8: f = 1000 × 1000³ / (3 × 195 000 × 52,7 × 10⁴) = 3,2 мм. Допустимый прогиб L/250 = 4 мм — удовлетворяется. Решение: уголок 75×75×8 длиной 1 м из 12Х18Н10Т. Альтернатива дешевле: 60×60×6 + косынка из листа толщиной 5 мм для усиления узла, что увеличит эффективный Wx в 2–3 раза. Для нагрузок выше 200 кг — переход на нержавеющий швеллер.

В чём разница нержавеющего уголка от стального оцинкованного для морских объектов?

Принципиальная разница в коррозионной стойкости и сроке службы. Оцинкованный уголок — углеродистая сталь Ст3 с горячим цинкованием 60–110 мкм. В морской атмосфере Финского залива цинковое покрытие расходуется со скоростью 5–8 мкм в год, через 8–15 лет остаётся незащищённая сталь и начинается коррозия. После 15–20 лет уголок требует замены или ремонта. Нержавеющий уголок 10Х17Н13М2 (AISI 316) практически не корродирует в морской воде и солёных туманах — срок службы 50+ лет без обслуживания. Цена нержавеющего в 3–5 раз выше оцинкованного. Экономически оправдан для объектов с долгим жизненным циклом (40+ лет), труднодоступных мест (где замена дорога), пищевых и фармацевтических конструкций с гигиеническими требованиями. Для временных конструкций и наземных объектов в неагрессивной среде — оцинкованный остаётся стандартом.

Что такое усиливающая косынка из листа и где применяется?

Усиливающая косынка — пластина треугольной или скруглённой формы, привариваемая в зоне сопряжения двух уголков (или уголка с другим профилем) для увеличения момента инерции узла и повышения несущей способности. Размер косынки — около 0,8 × длины полки уголка, толщина — обычно равна толщине стенки уголка или на 1 ступень больше. Изготавливается из нержавеющего листа той же марки. Применяется в опорных узлах кронштейнов, в основаниях колонн и стоек, в местах смены направления силового потока конструкции. Косынка может увеличить эффективный момент инерции узла в 4–6 раз при минимальном расходе материала — это основной способ усиления нагруженных рам без перехода на более крупный профиль. Для пищевых и фармацевтических ёмкостей косынки делают со скруглёнными кромками (без острых углов, накопляющих остатки продукта).
