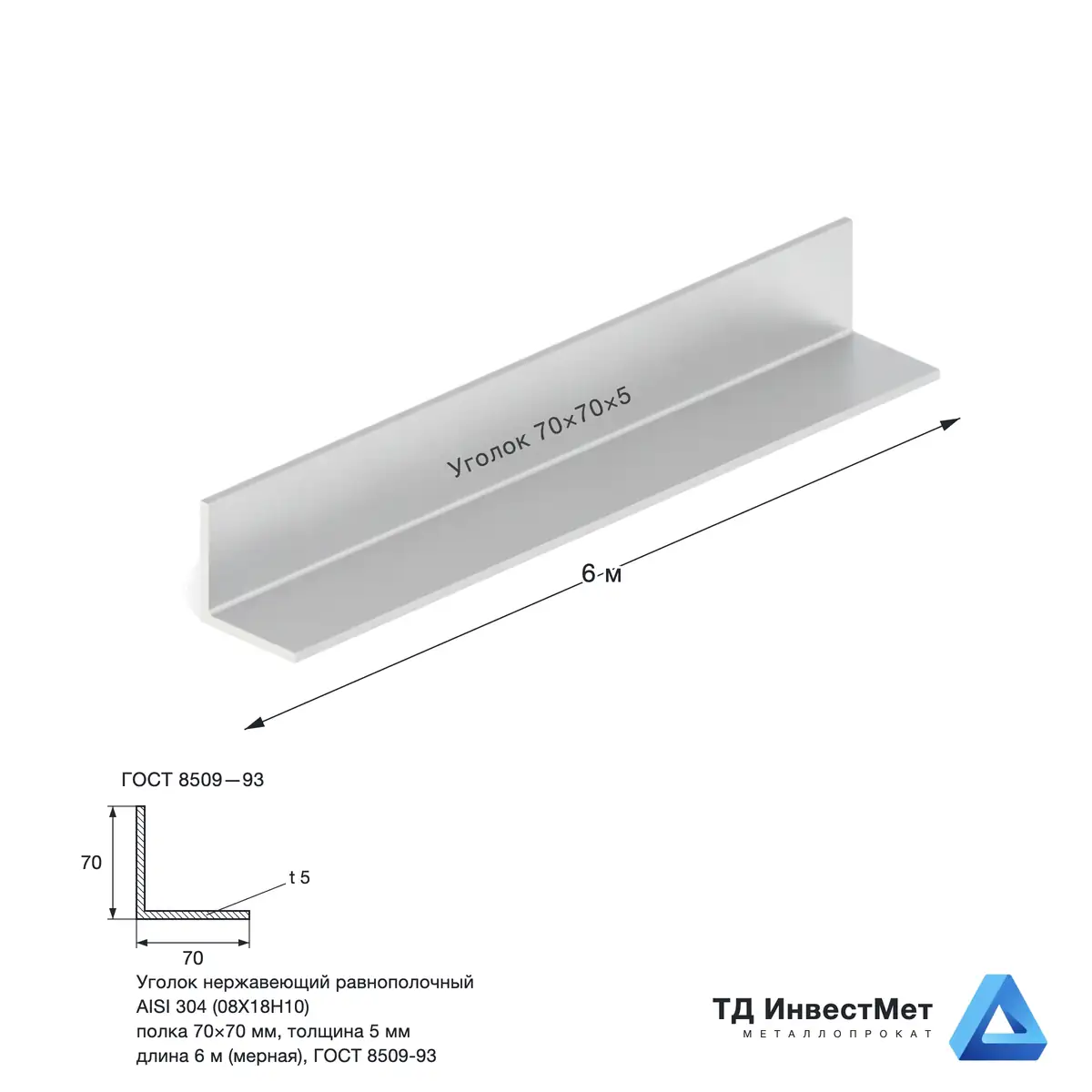

Уголок нержавеющий 70х5 AISI 304 (08Х18Н10)
Уголок нержавеющий 70×70×5 AISI 304 — несущий профиль для стеллажей и опор в коррозионных цехах СПб
ТД «ИнвестМет» поставляет уголок нержавеющий 70×70×5 AISI 304 (08Х18Н10) под нагруженные стеллажи и опоры — прут 6 м со склада СПб, паспорт партии с химсоставом.
Полка 70×70×5 даёт прирост жёсткости относительно 50-й примерно в 2 раза при той же длине прута: стойках стеллажей пищевого склада 4 яруса до 250 кг на ярус, опорах фасовочных машин на консольных рамах, кронштейнах подвесных ёмкостей до 300 л. По ГОСТ 8509-93 момент инерции Ix = 23.1 см⁴, момент сопротивления Wx = 4.55 см³ — нагрузка до 130 кг/м на пролёте 2.5 м.
Расчётная масса 1 м составляет 5.59 кг, в тонне ≈ 179 м или 30 прутов 6 м. При допустимом сопротивлении нержавейки 150 МПа момент сопротивления Wx = 4.55 см³ даёт расчётный момент изгиба 68.2 кН·м. Геометрия по ГОСТ 8509-93 (равнополочный), химсостав по ГОСТ 5949-75. Сварка — НИАТ-1 для толщины ≤ 5 мм, ОЗЛ-9А для 6+ мм.
Для рам с повышенной нагрузкой комплектуем нержавеющий швеллер №16–20 в верхнюю обвязку, нержавеющий круг Ø16–24 для тяг и шпилек, лист 6–10 мм под опорные плиты.
Технические характеристики — уголок 70×70×5 AISI 304
| Параметр | Значение |
|---|---|
| Тип проката | уголок равнополочный по ГОСТ 8509-93 (равнополочный) |
| Размер, мм | 70×70×5 (полка × полка × толщина) |
| Марка стали | AISI 304 — 08Х18Н10 по ГОСТ 5949-75 (зарубежный аналог AISI 304) |
| Химический состав | Cr 18%, Ni 8–10,5% |
| Длина прута | 6 000 мм (стандарт; рез под размер партии по запросу) |
| Масса 1 м | 5.59 кг |
| Момент инерции Ix | 23.1 см⁴ (по ГОСТ 8509-93) |
| Момент сопротивления Wx | 4.55 см³ |
| Метров в тонне | ≈ 179 м (~30 прутов по 6 м) |
| Допуски | полка ± 1 мм для ≤ 50 мм / ± 1,5 мм для 50–100 мм; толщина ± 0,4 мм |
| Устойчивые среды | влажные, пищевые и нейтрально-агрессивные среды без хлоридов |
| Сварка | аргонодуговая TIG или MMA электродами НИАТ-1 для толщины ≤ 5 мм, ОЗЛ-9А для 6+ мм |
| Сертификация | сертификат соответствия ТР ТС, паспорт партии с номером плавки |
Вопросы и ответы — уголок 70×70×5 AISI 304
Какая допустимая нагрузка на стойку из 70–75 мм уголка?+
Как соединять стеллажные узлы — сварка или болт?+
Какой прогиб допустим у горизонтальной полки 70–75 мм?+
Нужны ли промежуточные раскосы при высоте стойки 3 м?+
Когда 70×5 предпочтительнее 75×5?+
Уголок нержавеющий 70×70×5 AISI 304 в наличии — отгрузка день в день в СПб и ЛО.
