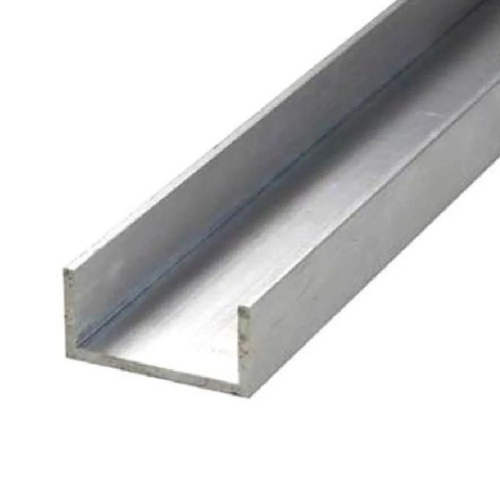

Швеллер нержавеющий

Чем профиль П отличается от профиля У по ГОСТ 8240?

ГОСТ 8240-97 выпускает швеллер в двух технологических исполнениях: профиль П с параллельными внутренними гранями полок (полка имеет одинаковую толщину по всей ширине) и профиль У с уклоном внутренней грани полки 8–10° (полка утолщается от свободной кромки к стенке). Различие сформировалось исторически: старая прокатка давала уклон, новая — параллельные грани. Профиль П удобнее для современных конструкций: плоская опорная площадка под крепёж не требует подкладной шайбы, лучше сваривается, чуть выше моменты инерции и сопротивления при той же массе. Профиль У берут только при совместимости с существующими конструкциями старых проектов на ГОСТ 8240-89.

Какой швеллер выбрать для двухопорной балки с распределённой нагрузкой?

Подбор по моменту сопротивления Wx и допускаемому напряжению. Алгоритм: 1. вычислите распределённую нагрузку q (кН/м) или сосредоточенную F (кН); 2. рассчитайте изгибающий момент: для распределённой M = q × L²/8, для сосредоточенной M = F × L/4 (L — пролёт); 3. требуемый Wx = M / [σ], где [σ] = 137 МПа для AISI 304 при +20 °C, 147 МПа для AISI 321; 4. по требуемому Wx выберите номер швеллера из таблицы (на странице выше). Пример: пролёт 4 м, распределённая нагрузка 1 кН/м из AISI 304 → M = 1 × 4² / 8 = 2 кН·м = 2000 Н·м → Wx = 2 000 000 / 137 = 14,6 см³. Швеллер №6,5 (Wx = 15,0 см³) удовлетворяет с минимальным запасом, лучше брать №8 (Wx = 22,4) для запаса 50%.

Как рассчитать момент сопротивления Wx швеллера?

Wx — отношение момента инерции Ix к расстоянию от центра тяжести до крайнего волокна сечения y_max. Для швеллера высотой h: Wx = Ix / (h/2). Например, для швеллера №10 (h = 100 мм, Ix = 174 см⁴): Wx = 174 / 5 = 34,8 см³. Эти значения уже посчитаны в таблице ГОСТ 8240-97 — для практики достаточно посмотреть готовые таблицы. Wx используется для расчёта напряжения изгиба: σ = M / Wx ≤ [σ]. Чем больше Wx, тем большую нагрузку выдержит швеллер при прочих равных. Wx зависит от высоты h в 2 степени (h²) и от толщины полки и стенки — поэтому увеличение номера швеллера резко увеличивает несущую способность.

Какой швеллер несёт большую нагрузку — №10 или №14?

Швеллер №14 несёт в 2 раза большую нагрузку при том же пролёте. Сравнение моментов сопротивления Wx: №10 — Wx = 34,8 см³; №14 — Wx = 70,2 см³ (точно в 2 раза больше). При одинаковом пролёте L и допускаемом напряжении [σ] = 137 МПа: №10 выдерживает изгибающий момент M = 34,8 × 10⁻⁶ × 137 × 10⁶ = 4 770 Н·м; №14 — 9 620 Н·м. Соответственно при сосредоточенной нагрузке в середине двухопорной балки длиной 3 м: №10 → F = 4 × 4 770 / 3 = 6 360 Н = 650 кг; №14 → F = 12 800 Н = 1305 кг. Цена №14 выше №10 на 50%, но несущая способность вдвое — экономически выгодно для нагрузок свыше 1 тонны.

Как соединить два швеллера по полкам и по стенкам?

Два варианта в зависимости от задачи. Соединение по полкам — стыковка плашмя торцами полок, угловой TIG-шов по периметру стыка с двух сторон. Применяется для замкнутых силовых контуров опор реакторов, рам пищевых ёмкостей. Соединение по стенкам зеркально — два швеллера складываются полками наружу, образуя замкнутый «двутавровый» профиль с большим моментом инерции и хорошей жёсткостью на кручение. Сварка стыковыми швами TIG с обеих сторон в местах примыкания полок. Используется для усиленных балок тяжёлых пролётов 4–6 м или для опор оборудования с эксцентрической нагрузкой. Пример: два швеллера №10 в зеркальной сборке дают Ix эквивалентный двутавру №20 при меньшей массе и большей доступности.

Швеллер или двутавр — что эффективнее для длинного пролёта?

Двутавр эффективнее по массе и моментам инерции, но дороже и менее доступен в нержавеющем исполнении. Для пролётов до 6 м с типовыми нагрузками швеллер практичнее: проще в монтаже (полки доступны для крепежа с одной стороны), массово выпускается по ГОСТ 8240-97 во всех нержавеющих марках, легко комплектуется с уголком и листом. Двутавр выигрывает на пролётах от 6 м и при необходимости минимизации массы конструкции (мостовые балки, высокие стеллажи) — его Ix и Wx при той же высоте сечения примерно в 1,5 раза больше, чем у швеллера. Но нержавеющий двутавр в наличии редко, заказывается с завода со сроком 4–8 недель и ценой выше в 1,5–2 раза. Для типовых задач опор реакторов и пищевого оборудования швеллер №10–№20 покрывает большинство применений.

Как рассчитать массу нержавеющего швеллера?

По формуле m = A × ρ × L, где A — площадь поперечного сечения швеллера (см²) из таблицы ГОСТ 8240-97, ρ — плотность (7,9 г/см³ для аустенитной нержавейки AISI 304/321/316; 7,7 для ферритной AISI 430), L — длина (м). Пример: швеллер №10 (А = 10,9 см²) длиной 6 м из 12Х18Н10Т → m = 10,9 × 7,9 × 6 / 1000 × 1000 = 8,55 кг × 6 = 51,7 кг. Готовые значения массы 1 м для всех номеров швеллера приведены в таблице на странице выше. Для гнутого швеллера расчёт проще: m = (H + 2W − 2s) × s × ρ × L / 1000, где H — высота, W — ширина полки, s — толщина листа. Пример: гнутый 100×50×4 длиной 6 м из 12Х18Н10Т → m = (100 + 100 − 8) × 4 × 7,9 × 6 / 1000 = 36,4 кг.

Какой нержавеющий швеллер подходит для опор реактора весом 5 тонн?

Подбор по нагрузке на 4 опоры с запасом надёжности. Реактор 5 тонн = 50 000 Н; на одну опору 12 500 Н с динамическим коэффициентом 1,5 → расчётная сила F = 18 750 Н. Если опора работает как короткая колонна (высота до 1,5 м), нагрузка передаётся осевым сжатием — швеллер №14 (А = 15,6 см²) даст напряжение σ = 18 750 / (15,6 × 10²) = 12 МПа — пятикратный запас. Если опора работает как стойка с возможным изгибом от ветровой нагрузки — добавляется поверочный расчёт на устойчивость и изгиб, тогда нужен швеллер №16 или №18 с запасом по моменту сопротивления. Рекомендация: на реактор 5 тонн в пищевой или химической промышленности — 4 опоры швеллера №16 (Wx = 93,4 см³, А = 18,1 см²) из 12Х18Н10Т для умеренных температур или 10Х17Н13М2 для морской и кислотной среды. Высота опоры до 2 м, обвязка по периметру для распределения нагрузки.
