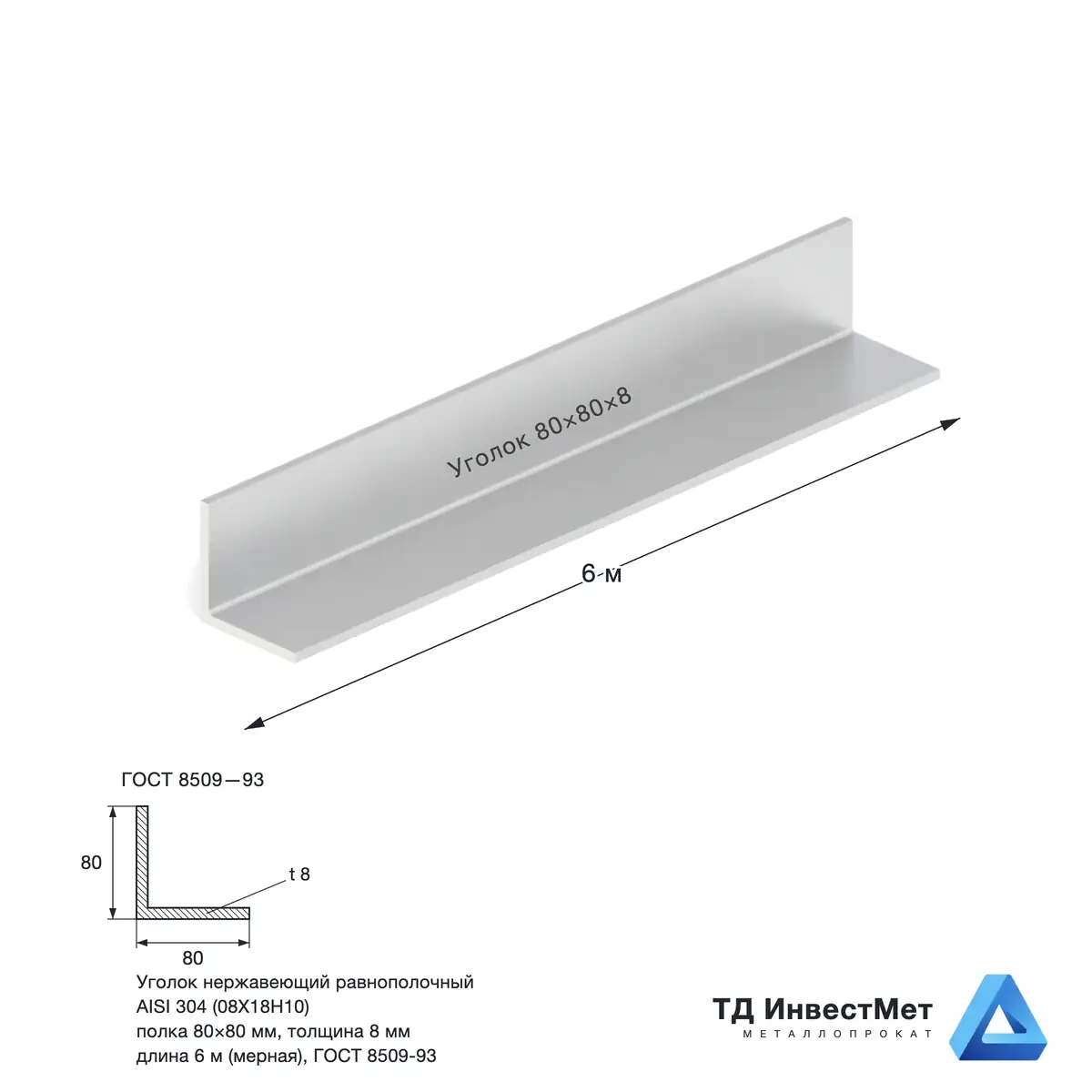

Уголок нержавеющий 80х8 AISI 304 (08Х18Н10)
Применение уголка нержавеющего 80×80×8 AISI 304 в несущих фермах и опорах ёмкостей СПб
ТД «ИнвестМет» поставляет уголок нержавеющий 80×80×8 AISI 304 (08Х18Н10) для несущих ферм и опор крупного оборудования — прут 6 м, паспорт партии с маркой плавки, проба на Cr/Ni обязательна.
Крупное сечение 80×80×8 применяется в несущих конструкциях: основаниях реакторов до 2 м³, опорах теплообменников молочных цехов, фермах кран-балки 250 кг под подъёмные операции. По ГОСТ 8509-93 момент инерции Ix = 52.68 см⁴, момент сопротивления Wx = 9.3 см³ — нагрузка до 300 кг/м при пролёте 3.5 м без промежуточных опор.
Расчётная масса 1 м составляет 10.1 кг, в тонне ≈ 99 м или 16 прутов 6 м. При допустимом сопротивлении нержавейки 150 МПа момент сопротивления Wx = 9.3 см³ даёт расчётный момент изгиба 139.5 кН·м. Геометрия по ГОСТ 8509-93 (равнополочный), химсостав по ГОСТ 5949-75. Сварка — НИАТ-1 для толщины ≤ 5 мм, ОЗЛ-9А для 6+ мм.
Для несущих узлов комплектуем нержавеющий швеллер №24–30 для верхней обвязки фермы, нержавеющий круг Ø24–36 для тяг подвески, лист 10–16 мм для опорных плит реакторов.
Технические характеристики — уголок 80×80×8 AISI 304
| Параметр | Значение |
|---|---|
| Тип проката | уголок равнополочный по ГОСТ 8509-93 (равнополочный) |
| Размер, мм | 80×80×8 (полка × полка × толщина) |
| Марка стали | AISI 304 — 08Х18Н10 по ГОСТ 5949-75 (зарубежный аналог AISI 304) |
| Химический состав | Cr 18%, Ni 8–10,5% |
| Длина прута | 6 000 мм (стандарт; рез под размер партии по запросу) |
| Масса 1 м | 10.1 кг |
| Момент инерции Ix | 52.68 см⁴ (по ГОСТ 8509-93) |
| Момент сопротивления Wx | 9.3 см³ |
| Метров в тонне | ≈ 99 м (~16 прутов по 6 м) |
| Допуски | полка ± 1 мм для ≤ 50 мм / ± 1,5 мм для 50–100 мм; толщина ± 0,4 мм |
| Устойчивые среды | влажные, пищевые и нейтрально-агрессивные среды без хлоридов |
| Сварка | аргонодуговая TIG или MMA электродами НИАТ-1 для толщины ≤ 5 мм, ОЗЛ-9А для 6+ мм |
| Сертификация | сертификат соответствия ТР ТС, паспорт партии с номером плавки |
Вопросы и ответы — уголок 80×80×8 AISI 304
Какие электроды нужны для несущих швов?+
Как считать момент сопротивления для крупного уголка?+
Какая аттестация нужна для несущих конструкций ОПО?+
Какой пролёт держит уголок 80–100 мм без промежуточной опоры?+
Когда нужна толщина 8 мм в полке 80?+
Уголок нержавеющий 80×80×8 AISI 304 в наличии — отгрузка день в день в СПб и ЛО.
