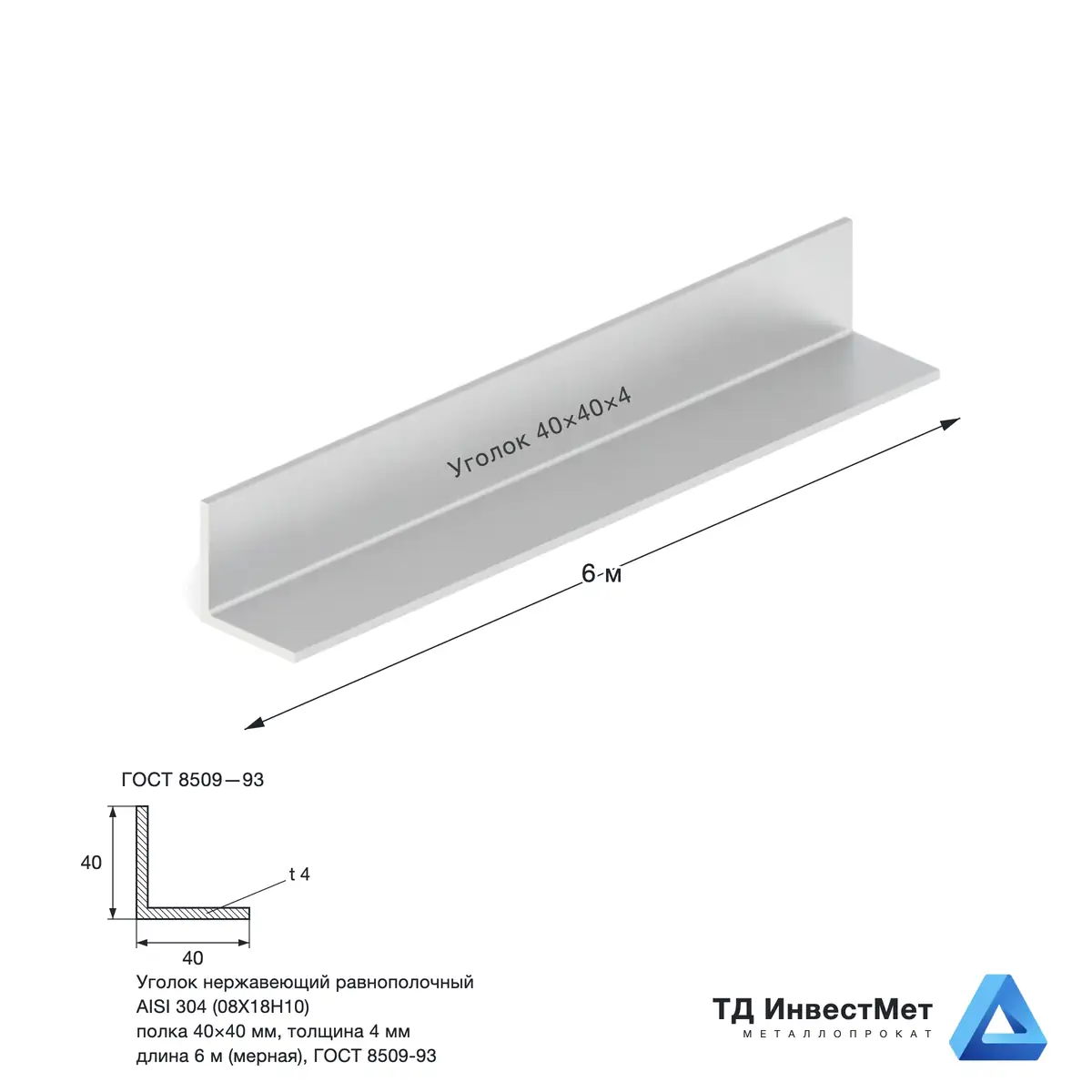

Уголок нержавеющий 40х4 AISI 304 (08Х18Н10)
Применение уголка нержавеющего 40×40×4 AISI 304 в каркасах оборудования СПб
Со склада в Санкт-Петербурге отгружаем уголок 40×40×4 AISI 304 (08Х18Н10) под опорные рамы и площадки технологических установок — длина 6 м, сертификат завода.
Размер 40×40×4 — рабочая зона для каркасов и площадок: опорных рамах столов мармитов, площадках под насосы перекачки пищевого сырья, каркасах столов разделки в мясоцехе. Геометрия по ГОСТ 8509-93 даёт момент инерции Ix = 4.58 см⁴, момент сопротивления Wx = 1.61 см³ — допустимая нагрузка до 80 кг/м на пролёте 2.7 м.
Расчётная масса 1 м составляет 2.51 кг, в тонне ≈ 398 м или 66 прутов 6 м. При допустимом сопротивлении нержавейки 150 МПа момент сопротивления Wx = 1.61 см³ даёт расчётный момент изгиба 24.2 кН·м. Геометрия по ГОСТ 8509-93 (равнополочный), химсостав по ГОСТ 5949-75. Сварка — НИАТ-1 для толщины ≤ 5 мм, ОЗЛ-9А для 6+ мм.
К каркасу из 40×40×4 комплектуем нержавеющий швеллер для узловых соединений, лист 4–6 мм под опорные пяты и косынки, нержавеющую трубу для обвязки — со склада СПб одной поставкой.
Технические характеристики — уголок 40×40×4 AISI 304
| Параметр | Значение |
|---|---|
| Тип проката | уголок равнополочный по ГОСТ 8509-93 (равнополочный) |
| Размер, мм | 40×40×4 (полка × полка × толщина) |
| Марка стали | AISI 304 — 08Х18Н10 по ГОСТ 5949-75 (зарубежный аналог AISI 304) |
| Химический состав | Cr 18%, Ni 8–10,5% |
| Длина прута | 6 000 мм (стандарт; рез под размер партии по запросу) |
| Масса 1 м | 2.51 кг |
| Момент инерции Ix | 4.58 см⁴ (по ГОСТ 8509-93) |
| Момент сопротивления Wx | 1.61 см³ |
| Метров в тонне | ≈ 398 м (~66 прутов по 6 м) |
| Допуски | полка ± 1 мм для ≤ 50 мм / ± 1,5 мм для 50–100 мм; толщина ± 0,4 мм |
| Устойчивые среды | влажные, пищевые и нейтрально-агрессивные среды без хлоридов |
| Сварка | аргонодуговая TIG или MMA электродами НИАТ-1 для толщины ≤ 5 мм, ОЗЛ-9А для 6+ мм |
| Сертификация | сертификат соответствия ТР ТС, паспорт партии с номером плавки |
Вопросы и ответы — уголок 40×40×4 AISI 304
Как считать массу каркаса для сметы?+
Нужна ли пассивация шва на пищевом каркасе?+
Как соединять уголки в раму — болтом или сваркой?+
Какой шаг опор каркаса на 40–60 мм уголке?+
Сколько метров уголка 40×4 AISI 304 в тонне?+
Уголок нержавеющий 40×40×4 AISI 304 в наличии — отгрузка день в день в СПб и ЛО.
Счёт с НДС 22% за 15 минут
