Швеллер 18П ГОСТ 8240-97 С245 12 м

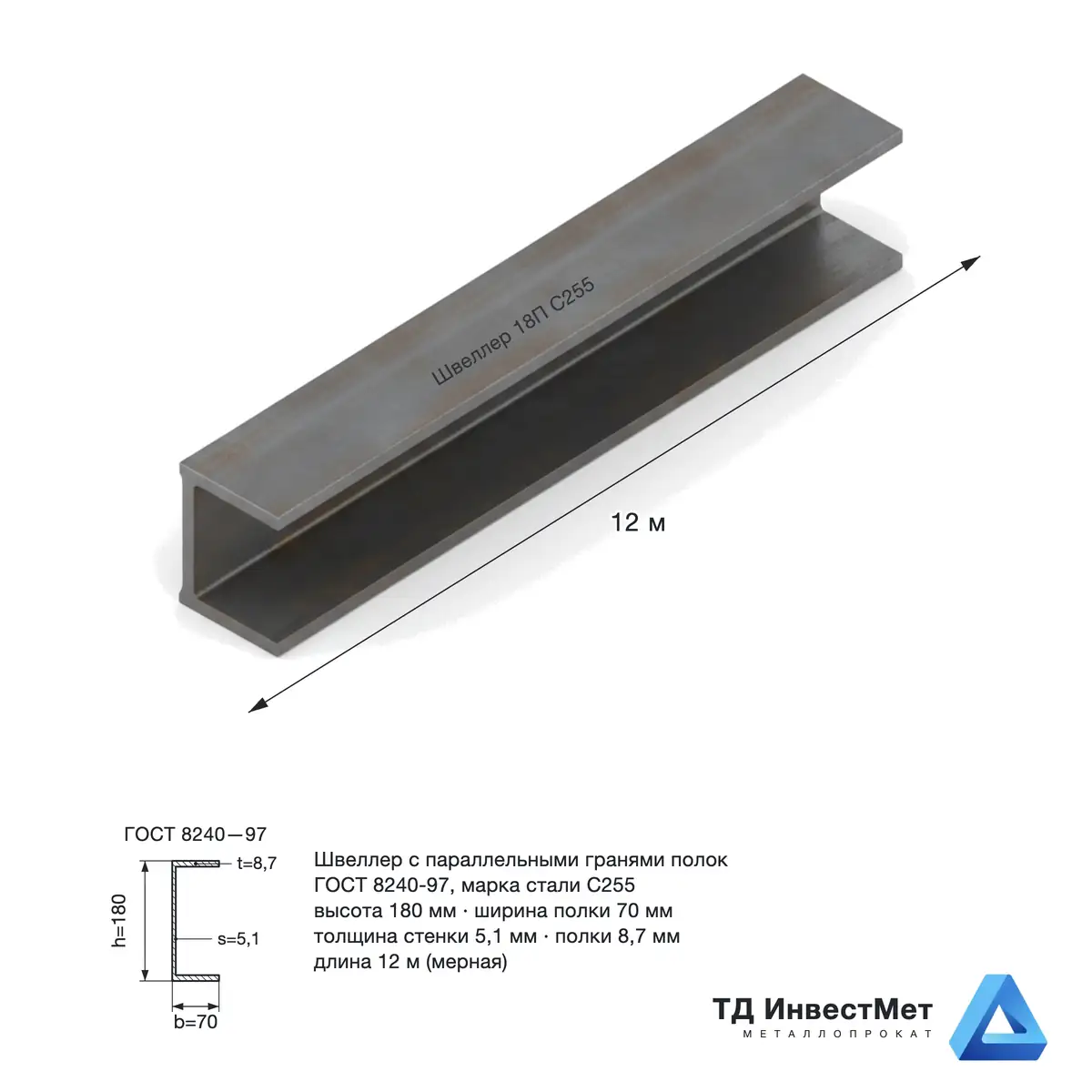

У швеллера 18П высота сечения 180 мм, ширина полки 70 мм, стенка толщиной 5,1 мм и полка 8,7 мм при радиусе сопряжения 9,0 мм. Номер профиля в обозначении — это и есть высота в сантиметрах; полный ряд размеров задаёт ГОСТ 8240-97.

На балке пролётом 3 м швеллер 18П держит примерно 25,8 кН на метр — это около 2,63 т на погонный метр. Цифра для прикидки: взято меньшее из двух условий — прочность при Wx = 121 см³ и прогиб не более 1/200 пролёта при Ix = 1090 см⁴, схема — однопролётная шарнирная балка, сжатая полка раскреплена настилом или связями. Раскрепление здесь принципиально: центр изгиба швеллера лежит вне сечения, и незакреплённая полка теряет устойчивость раньше, чем профиль исчерпает прочность. Величина предельная, до коэффициентов надёжности по нагрузке — эксплуатационная будет ниже. На другом пролёте и при другой схеме результат меняется кратно, поэтому рабочее сечение считают по СП 16.13330.2017: пришлите пролёт, шаг балок и нагрузку — подберём профиль.

Два швеллера сваривают полками наружу или внутрь в замкнутое коробчатое сечение — оно заметно жёстче на кручение и удобно под колонны и стойки. Шов ведут прерывистый, узел считают на сдвиг между ветвями. Серия П даёт ровное прилегание полок без зазора от уклона.

Ст3 — углеродистая сталь обычного качества по ГОСТ 535-2005. С245 — класс прочности по ГОСТ 27772-2021 для строительных конструкций, с нормированным пределом текучести 245 Н/мм² и гарантированной свариваемостью. Если в спецификации проекта стоит класс прочности, берут С245; для типовых сварных узлов достаточно Ст3.

На открытом воздухе и во влажных помещениях чёрный прокат защищают обязательно: грунт плюс эмаль либо горячее цинкование. Без покрытия профиль в наружной конструкции теряет сечение заметно быстрее, особенно у сварных швов и болтовых узлов. Готовый оцинкованный сортамент — в разделе оцинковки.
