Швеллер 27У ГОСТ 8240-97 Ст3 12 м

Погонный метр швеллера 27У — 27,7 кг. Значит хлыст длиной 12 м весит 332,4 кг, а тонна это около 3 хлыстов, или 36 метров. Считать массу по габаритам сечения не стоит: в табличном значении уже сидят радиусы и уклон полки.

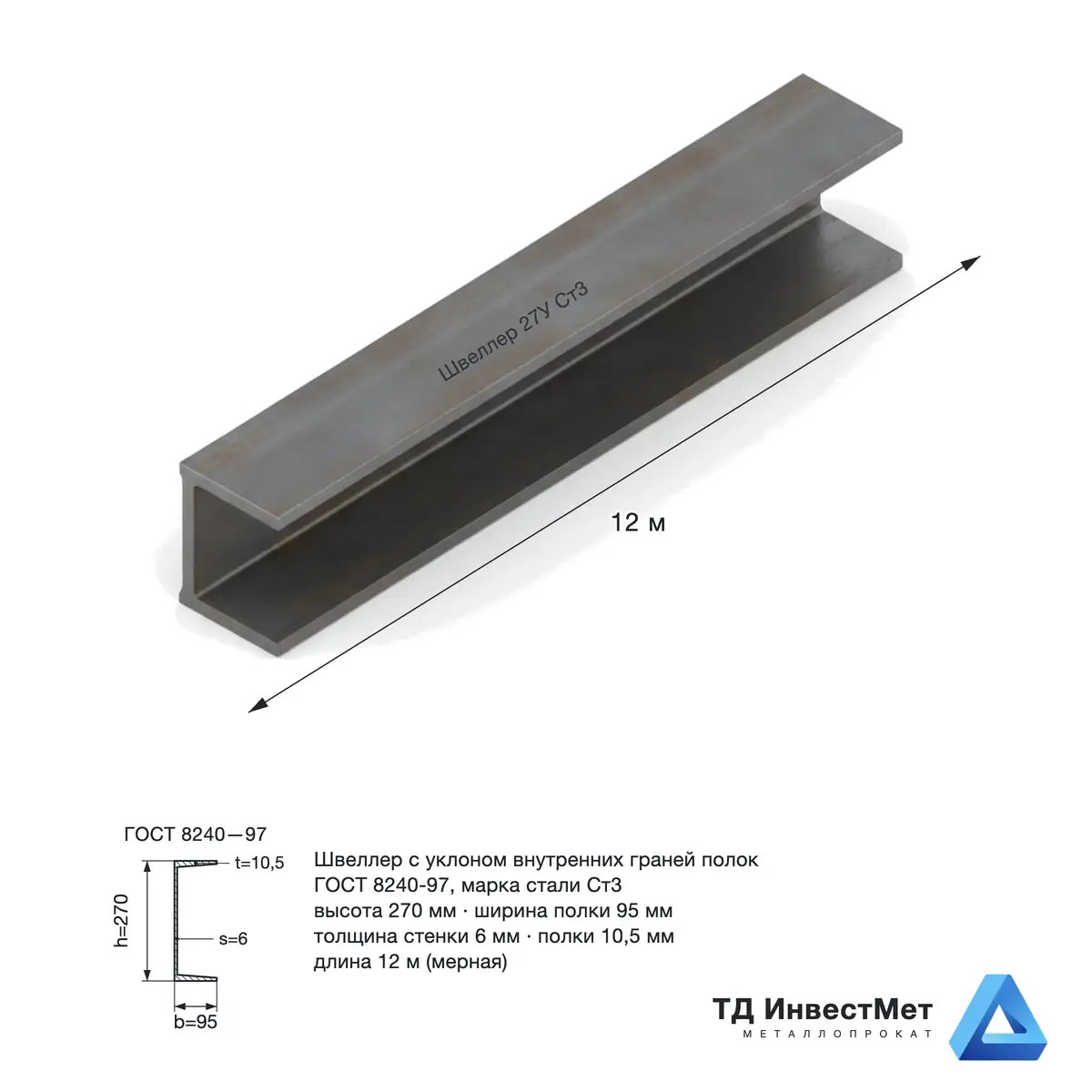

У швеллера 27У высота сечения 270 мм, ширина полки 95 мм, стенка толщиной 6,0 мм и полка 10,5 мм при радиусе сопряжения 11,0 мм. Номер профиля в обозначении — это и есть высота в сантиметрах; полный ряд размеров задаёт ГОСТ 8240-97.

На балке пролётом 3 м швеллер 27У держит примерно 63,0 кН на метр — это около 6,42 т на погонный метр. Цифра для прикидки: взято меньшее из двух условий — прочность при Wx = 308 см³ и прогиб не более 1/200 пролёта при Ix = 4160 см⁴, схема — однопролётная шарнирная балка, сжатая полка раскреплена настилом или связями. Раскрепление здесь принципиально: центр изгиба швеллера лежит вне сечения, и незакреплённая полка теряет устойчивость раньше, чем профиль исчерпает прочность. Величина предельная, до коэффициентов надёжности по нагрузке — эксплуатационная будет ниже. На другом пролёте и при другой схеме результат меняется кратно, поэтому рабочее сечение считают по СП 16.13330.2017: пришлите пролёт, шаг балок и нагрузку — подберём профиль.

Да, режем в цехе под ваш раскрой — это точнее по длине и дешевле, чем возить хлыст и резать на объекте. Услуга — резка и гибка в размер, в счёт попадает только нужный метраж.

Горячекатаный швеллер серий П и У выпускают по ГОСТ 8240-97: он задаёт сортамент, геометрию и предельные отклонения. Гнутый равнополочный — по ГОСТ 8278-83. Марка стали идёт по своему нормативу, и в сертификате завода указывают оба документа и номер плавки.
