Швеллер 40У ГОСТ 8240-97 С245 12 м

Швеллер 40У весит 48,3 кг на погонный метр — цифра из сортамента ГОСТ, а не расчётная. В хлысте 12 м получается 579,6 кг, в тонне — 2 хлыстов или примерно 21 метров. По этой массе и пересчитывают метраж заявки, потому что прокат отпускают по весу.

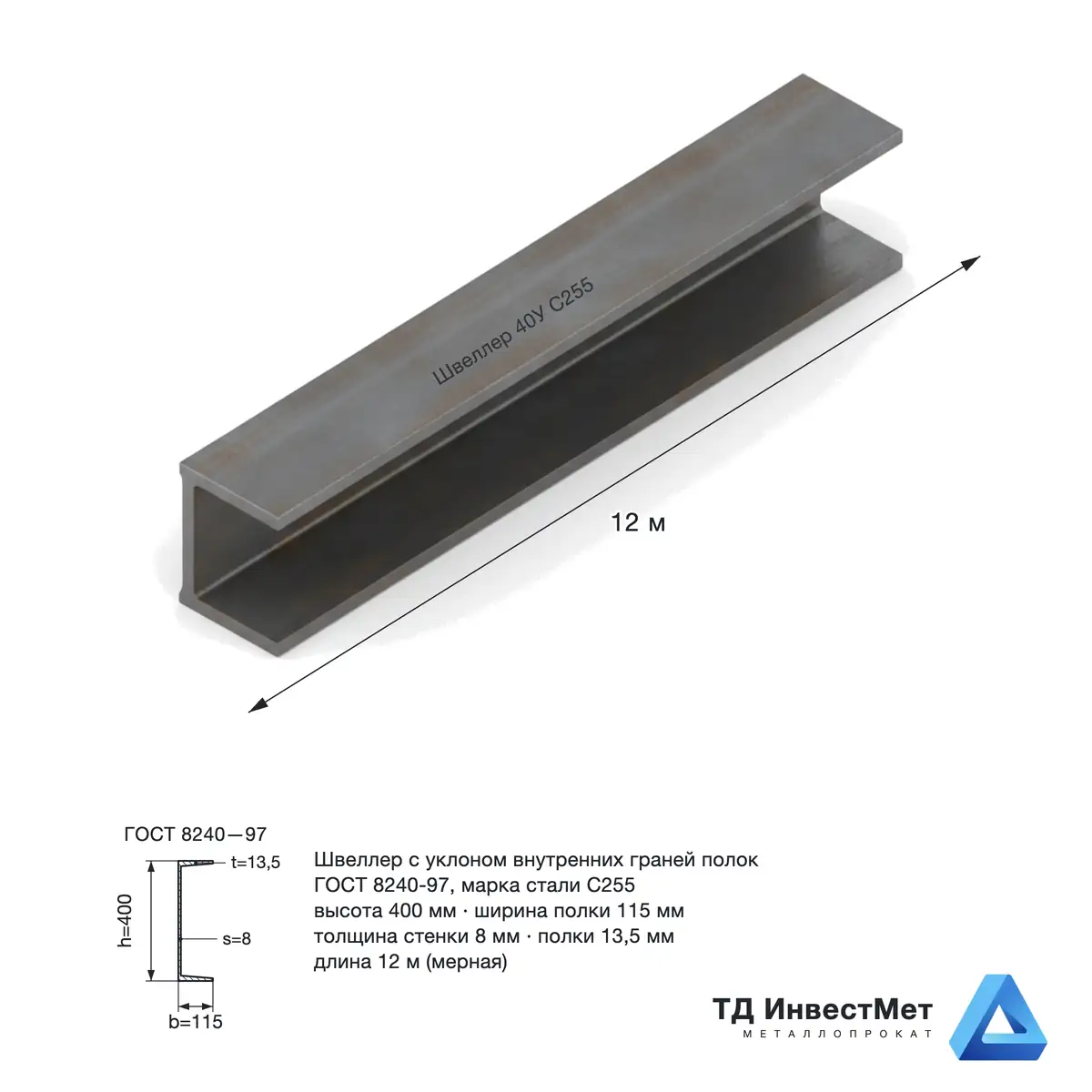

Швеллер 40У — металлический П-образный профиль высотой 400 мм при ширине полки 115 мм. Толщина стенки 8,0 мм, толщина полки 13,5 мм, радиус сопряжения 15,0 мм. Геометрия и предельные отклонения — по ГОСТ 8240-97.

На балке пролётом 3 м швеллер 40У держит примерно 162,3 кН на метр — это около 16,55 т на погонный метр. Цифра для прикидки: взято меньшее из двух условий — прочность при Wx = 761 см³ и прогиб не более 1/200 пролёта при Ix = 15220 см⁴, схема — однопролётная шарнирная балка, сжатая полка раскреплена настилом или связями. Раскрепление здесь принципиально: центр изгиба швеллера лежит вне сечения, и незакреплённая полка теряет устойчивость раньше, чем профиль исчерпает прочность. Величина предельная, до коэффициентов надёжности по нагрузке — эксплуатационная будет ниже. На другом пролёте и при другой схеме результат меняется кратно, поэтому рабочее сечение считают по СП 16.13330.2017: пришлите пролёт, шаг балок и нагрузку — подберём профиль.

У серии П грани полок параллельные — ровная опорная площадка под плоскую шайбу, фланец и стыковку с накладкой. У серии У внутренние грани с уклоном 4−10 %, под болт через полку нужна косая шайба, зато профиль привычнее в сварных узлах по стенке. Обе серии в одном ГОСТ 8240-97, массы совпадают, моменты сопротивления немного разные.

При равной высоте двутавр несёт больше: материал вынесен в две полки, сечение симметричное. Швеллер берут там, где нужна плоская стенка под примыкание, — обвязки, косоуры, рамы, фахверк. Сравнить профили можно в разделе двутавров.
