Швеллер 6,5У ГОСТ 8240-97 Ст3 12 м

Швеллер 6,5У весит 5,9 кг на погонный метр — цифра из сортамента ГОСТ, а не расчётная. В хлысте 12 м получается 70,8 кг, в тонне — 14 хлыстов или примерно 169 метров. По этой массе и пересчитывают метраж заявки, потому что прокат отпускают по весу.

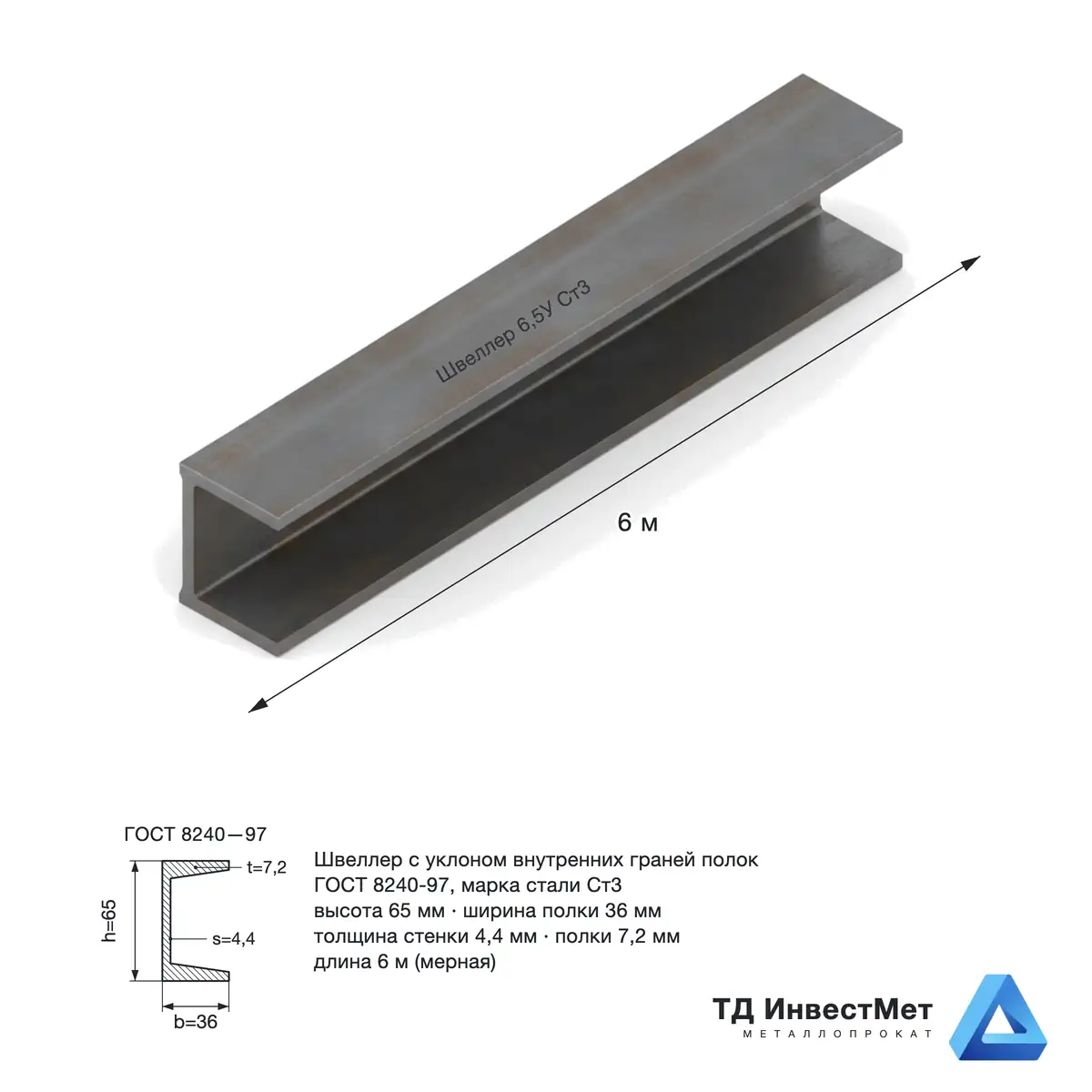

Швеллер 6,5У — металлический П-образный профиль высотой 65 мм при ширине полки 36 мм. Толщина стенки 4,4 мм, толщина полки 7,2 мм, радиус сопряжения 6,0 мм. Геометрия и предельные отклонения — по ГОСТ 8240-97.

На балке пролётом 3 м швеллер 6,5У держит примерно 1,4 кН на метр — это около 0,15 т на погонный метр. Цифра для прикидки: взято меньшее из двух условий — прочность при Wx = 15 см³ и прогиб не более 1/200 пролёта при Ix = 48,6 см⁴, схема — однопролётная шарнирная балка, сжатая полка раскреплена настилом или связями. Раскрепление здесь принципиально: центр изгиба швеллера лежит вне сечения, и незакреплённая полка теряет устойчивость раньше, чем профиль исчерпает прочность. Величина предельная, до коэффициентов надёжности по нагрузке — эксплуатационная будет ниже. На другом пролёте и при другой схеме результат меняется кратно, поэтому рабочее сечение считают по СП 16.13330.2017: пришлите пролёт, шаг балок и нагрузку — подберём профиль.

Два швеллера сваривают полками наружу или внутрь в замкнутое коробчатое сечение — оно заметно жёстче на кручение и удобно под колонны и стойки. Шов ведут прерывистый, узел считают на сдвиг между ветвями. Серия П даёт ровное прилегание полок без зазора от уклона.

На открытом воздухе и во влажных помещениях чёрный прокат защищают обязательно: грунт плюс эмаль либо горячее цинкование. Без покрытия профиль в наружной конструкции теряет сечение заметно быстрее, особенно у сварных швов и болтовых узлов. Готовый оцинкованный сортамент — в разделе оцинковки.
