Уголок г/к 100×100×7 09Г2С 12м

В наличии

от 58 490

₽ / т

Заказать Заказать по Telegram

Все способы оплаты Подробнее о доставке

Отгрузка и доставка день в день

Индивидуальные условия оплаты

Калькулятор металлопроката

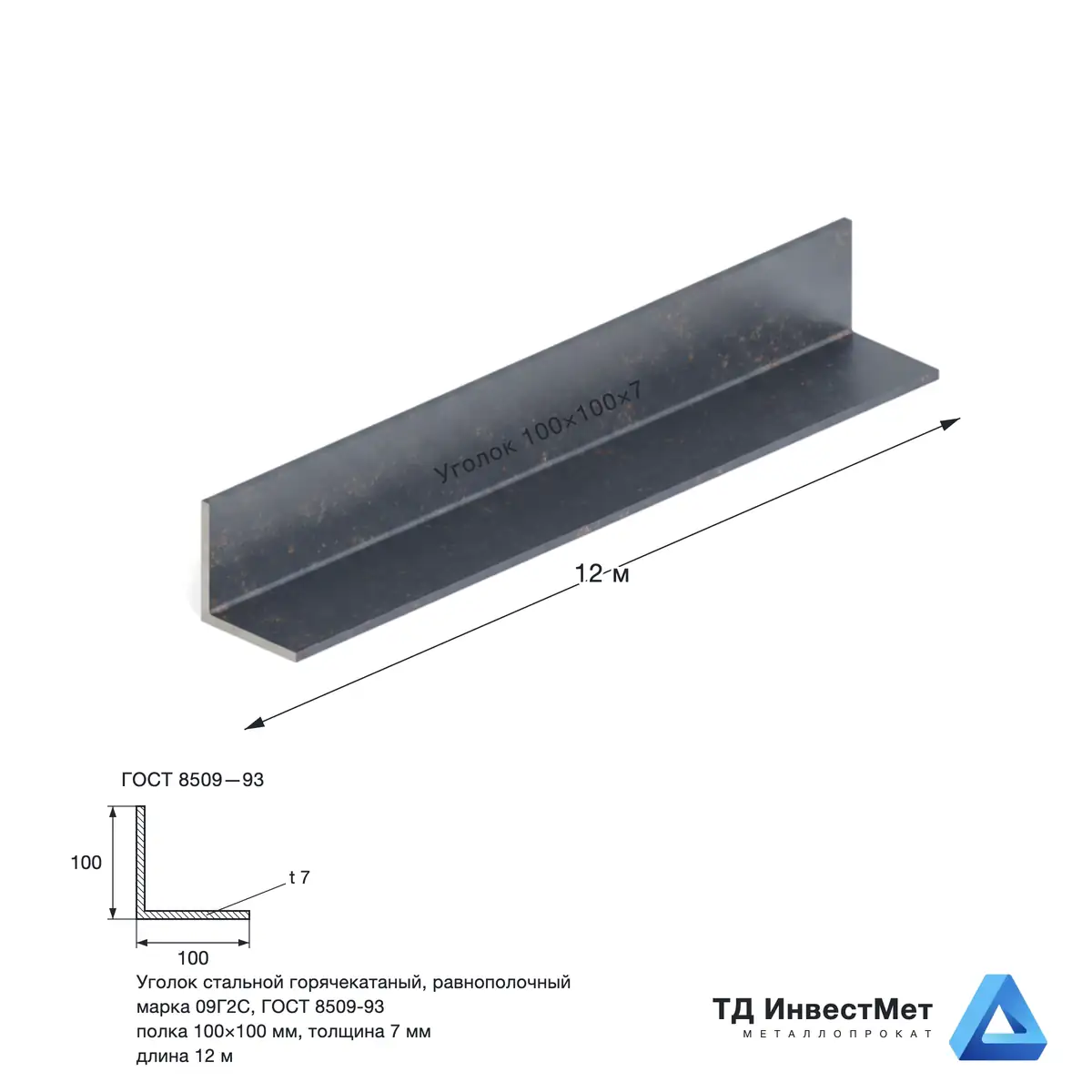

Уголок стальной 100×100×7 09Г2С — купить в Санкт-Петербурге

Купить уголок 100×100×7 09Г2С в Санкт-Петербурге — ТД «ИнвестМет» поставляет со склада по ГОСТ 8509-93, длина 12 м. Хладостойкая сталь для конструкций СЗФО: ударная вязкость KCU ≥ 34 Дж/см² при −40°C — это не просто цифра в сертификате, а гарантия что конструкция не треснет при январском морозе Ленобласти. Ст3 при −40°C хрупко разрушается — 09Г2С продолжает работать. Обязательна по СП 16.13330 п. 6.1 при расчётной температуре ниже −20°C. Сертификат с результатами ударных испытаний при −40°C.

Равнополочный ГОСТ 8509-93

∟100×100×7

10.8 кг/м

09Г2С

Конструкции при температуре до −40°C

Технические характеристики — уголок 100×100×7 09Г2С

Параметр	Значение
Стандарт профиля	ГОСТ 8509-93
Тип	Равнополочный
Обозначение	∟100×100×7
Площадь сечения F	13.8 см²
Момент инерции Ix	126.0 см⁴
Момент сопротивления Wx	17.5 см³
Радиус инерции ix	3.022 см
Вес 1 м	10.8 кг/м
Вес хлыста 12 м	129.6 кг
Хлыстов в тонне	7.7 шт
Длина поставки	12 м
Марка стали	09Г2С
Норм. документ на сталь	ГОСТ 19281-2014
Применение	Конструкции при температуре до −40°C, объекты СЗФО, мосты, морские сооружения

⚠️ Важно специалисту по закупкам — уголок 100×100×7 09Г2С:

09Г2С — хладостойкая сталь: KCU ≥ 34 Дж/см² при −40°C. Сварка без подогрева при температуре до −20°C. При −20…−40°C подогрев до 100°C — желателен, но не обязателен для t≤12 мм. Требует сертификат с результатами ударных испытаний.

Расчёт партии: хлыст 12 м = 129.6 кг, в тонне 7.7 хлыстов (при длине 12 м). Площадь сечения 13.8 см².

Частые вопросы

При какой температуре 09Г2С обязателен по проекту?

По СП 16.13330.2017 таблица В.1: при расчётной температуре наружного воздуха ниже −20°C для конструкций группы 1 (колонны, фермы, балки перекрытий) — Ст3 запрещена, требуется С345 (09Г2С) или С255 (с проверкой KCU). СЗФО: расчётная T = −28…−35°C по СП 20.13330 — практически все несущие конструкции требуют 09Г2С.

Как проверить что привезли реально 09Г2С а не Ст3?

Визуально — никак, стали неотличимы. Практический метод: 1) Маркировка на торце хлыста — 09Г2С маркируется белой + синей полосой. 2) Сертификат с номером плавки — ТД «ИнвестМет» предоставляет с каждой партией. 3) Искровая проба: 09Г2С даёт чуть более красные и длинные искры чем Ст3, но метод субъективный. Для критичных объектов — спектральный анализ за 1 час в лаборатории.

Как хранить уголок 09Г2С чтобы не перепутать со Ст3 на объекте?

Главное правило: хранить раздельно с маркировкой на стеллаже. Пометьте торцы хлыстов белой краской (маркер не держится). Ведите журнал поступления с номерами плавок и привязкой к стеллажу. При отпуске на монтаж — проверяйте маркировку и сертификат. Путаница Ст3/09Г2С — одна из частых причин аварий на Крайнем Севере.

Зачем платить на 15% дороже за 09Г2С если прочность такая же как у Ст3?

Прочность действительно близка: σт(09Г2С)=325 МПа vs σт(Ст3)=245 МПа для проката t≤20 мм. Но вы платите не за прочность, а за хладостойкость: KCU(09Г2С) ≥ 34 Дж/см² при −40°C — при ударной нагрузке на морозе сталь пластично деформируется, а не раскалывается. Ст3 при −40°C хрупко разрушается без предупреждения. В СЗФО с расчётной T = −35°C это не опция, а нормативное требование.

Можно ли варить 09Г2С обычными электродами для Ст3?

Нет. Электроды Э42 (МР-3, ОЗС-12) для Ст3 имеют σт шва ~420 МПа. Для 09Г2С нужны Э50А (УОНИ-13/55, ЛБ-52У): σт шва ~500 МПа. Если сварить 09Г2С электродом Э42 — шов будет слабее основного металла, трещина пойдёт по шву а не по металлу. Это прямое нарушение ГОСТ 14098 и основание для забраковки конструкции.

Резка от 100 мм · Доставка по СПб и СЗФО · Нормативная документация
