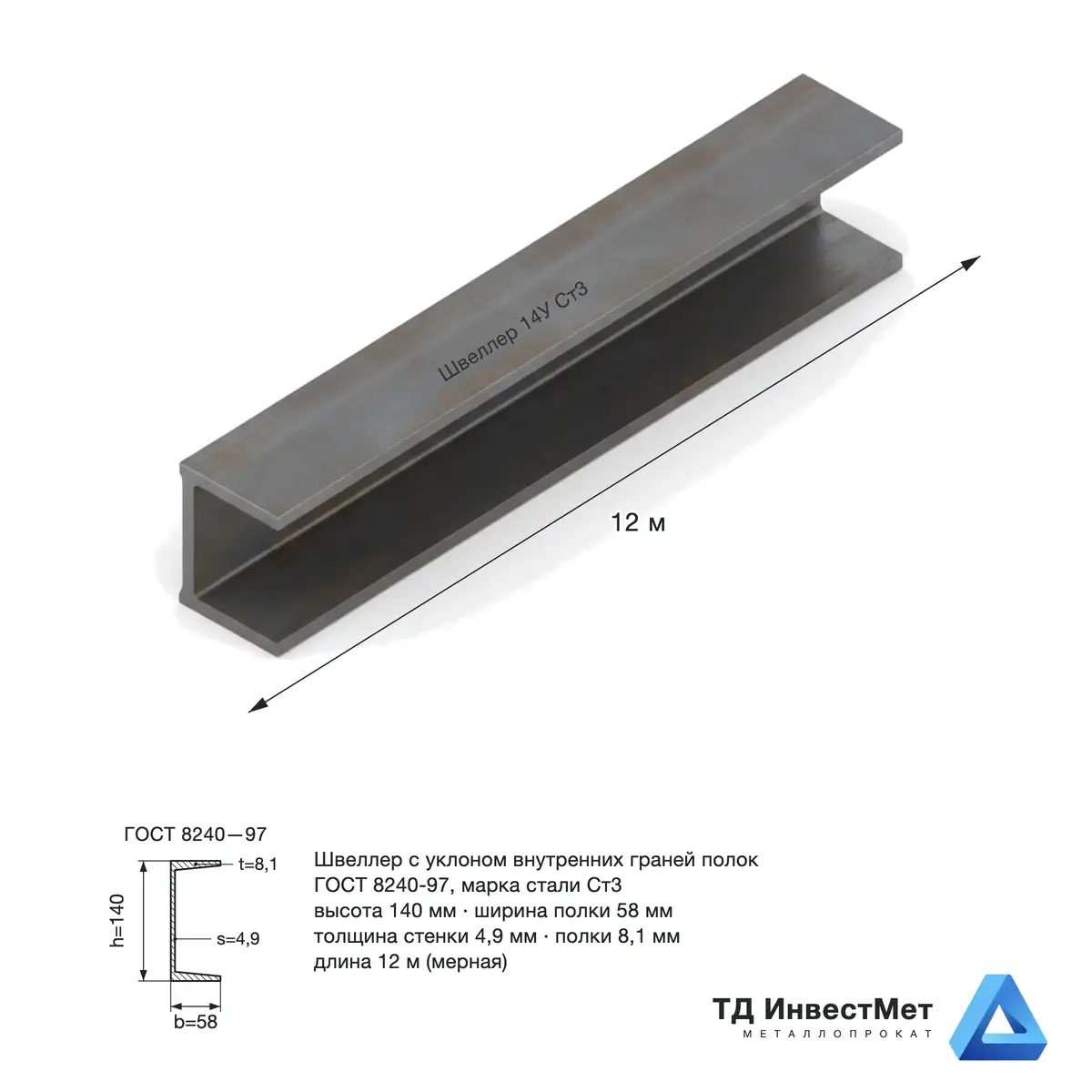

Швеллер 14У Ст3 12м
Швеллер 14У 12м — купить в Санкт-Петербурге
Купить швеллер 14У Ст3 длиной 12 м в Санкт-Петербурге — ТД «ИнвестМет» поставляет горячекатаный швеллер №14 серии У (с уклоном внутренних граней полок 4–10%) по ГОСТ 8240-97. Серия У — классика стройки в СПб и Ленобласти: при той же высоте сечения и несущей способности, что у 14П, стоимость на 5–8% ниже за счёт большего объёма выпуска на металлургических заводах (НЛМК, ММК, Северсталь массово катают именно У-профиль). Допустимая равномерно распределённая нагрузка на пролёте 3 м — 1480 кг/м (расчёт на изгиб по СП 16.13330.2017, Ст3 Ry = 245 МПа); полная геометрия — в таблице характеристик ниже. Серию У берут под сварные узлы «по стенке», когда опирание решено на косынках и не нужна ровная опорная плоскость под болт. Если же конструкция предусматривает болтовое соединение через полку — уклон 4–10% потребует косой шайбы, проще доплатить и взять серию П. Хранение в крытом складе: ржавчина-окалина не пристала, торцы готовы к сварке. Доставка по СПб, Ленобласти и СЗФО (300 км собственным транспортом).
ГОСТ 8240-97
№14У / h=140 мм
Сталь Ст3сп/пс
Отгрузка день в день
Технические характеристики — швеллер 14у 12м
| Параметр | Значение |
|---|---|
| Стандарт | ГОСТ 8240-97 |
| Номер профиля | №14, серия У (уклон внутренних граней полок 4–10%) |
| Высота сечения h | 140 мм |
| Ширина полки b | 58 мм |
| Толщина стенки s | 4,9 мм |
| Средняя толщина полки t | 8,1 мм |
| Площадь сечения A | 15,6 см² |
| Момент сопротивления Wx | 70,2 см³ |
| Момент инерции Ix | 491 см⁴ |
| Масса 1 м | 12,3 кг/м |
| Масса хлыста 12 м | 147,6 кг |
| Хлыстов в тонне | 7 шт |
| Длина поставки | 12 м |
| Марка стали | Ст3, ГОСТ 380-2005 |
| Расчётное сопротивление Ry | 245 МПа |
| Нормативная база | ГОСТ 8240-97, ГОСТ 380-2005, СП 16.13330.2017 |
⚠️ Совет специалисту по закупкам: Серия У дешевле П на 5–8% при идентичной высоте сечения и моменте сопротивления — берите У, если узлы конструкции решены сваркой по стенке или на косынках. Под болтовые соединения через полку нужна косая (клиновая) шайба для компенсации уклона 4–10% — в этом случае проще доплатить и взять 14П Ст3. Смежные размеры: 14П 12м, 16П 6м. Услуги: резка газом, гибка, доставка по СПб, Ленобласти и СЗФО.
Частые вопросы
В чём практическая разница между 14У и 14П?
Геометрия по высоте сечения и моменту сопротивления одинаковая: h = 140 мм, Wx = 70,2 см³ — несущая способность как у балки совпадает. Разница только в форме полок: у У внутренние грани идут под уклоном 4–10% внутрь (полка снаружи толще, изнутри тоньше). Это исторический технологический формат — уклон облегчал извлечение горячекатаного профиля из прокатной клети. Практические последствия: для болтовых соединений через полку у У-серии нужны клиновые (косые) шайбы для компенсации уклона; для опирания на полку с прижимом сверху — опорная плоскость не ровная. У-серия проще и дешевле в производстве на 5–8%.
Допустимая нагрузка на швеллер 14У Ст3 на пролёте 3 м?
При Wx = 70,2 см³ и Ст3 (Ry = 245 МПа) изгибающий момент M = 16,34 кН·м с γс = 0,95. На однопролётной балке 3 м с равномерной нагрузкой q = 1480 кг/м. Это расчёт по прочности изгиба относительно оси x-x — для перекрытий и прогонов с вертикальной нагрузкой. Если швеллер работает на изгиб относительно оси y-y (в плоскости полок) — несущая способность кратно меньше, так как момент сопротивления Wy у швеллера в 3–4 раза ниже Wx.
Когда экономически выгодно брать У вместо П?
Простое правило: если узлы конструкции решены сваркой по стенке (фермы, сварные рамы, стойки с приваркой к плите основания) — экономия 5–8% при выборе У оправдана. Если в проекте предусмотрены болтовые соединения через полку, опирание балок и прогонов с прижимом, стыковка по полке с накладкой — переплата за серию П окупается сэкономленным временем монтажа (не нужно искать косые шайбы, точнее ложатся шайбы и гайки) и качеством узлов. Смешанное решение: основные элементы конструкции П, второстепенные (связи, распорки) У — экономия 3–4% по тонне.
Хлыст 12 м перевозится обычной машиной?
12-метровый хлыст перевозится только длинномером с кониковой схемой крепления, обычная бортовая машина не подходит (длина кузова 4–6 м). Перевозка по СПб и Ленобласти — наш транспорт, в дальние города СЗФО — ТК.
Можно ли резать швеллер 14У в размер на складе?
Да. ТД «ИнвестМет» выполняет газовую резку швеллера в размер день в день — от 100 мм до полной длины хлыста. Зона теплового влияния по нормам РД 26-17-049-85 — 8–10 мм от линии реза, торец после резки требует зачистки болгаркой только под последующую сварку или если торец остаётся видимым. На неответственные конструкции допускается торец как есть. Альтернативы: ленточная пила (точнее, медленнее, дороже) для высокоответственных узлов, или рубка по полке-стенке гильотинными ножницами. Доставка в Гатчине — собственным транспортом или ТК.
Купить Швеллер 14У 12м в СПб?
ТД «ИнвестМет» — счёт с НДС 22% за 15 минут
