Швеллер 22П ГОСТ 8240-97 Ст3 12 м

Швеллер 22П весит 21 кг на погонный метр — цифра из сортамента ГОСТ, а не расчётная. В хлысте 12 м получается 252,0 кг, в тонне — 4 хлыстов или примерно 48 метров. По этой массе и пересчитывают метраж заявки, потому что прокат отпускают по весу.

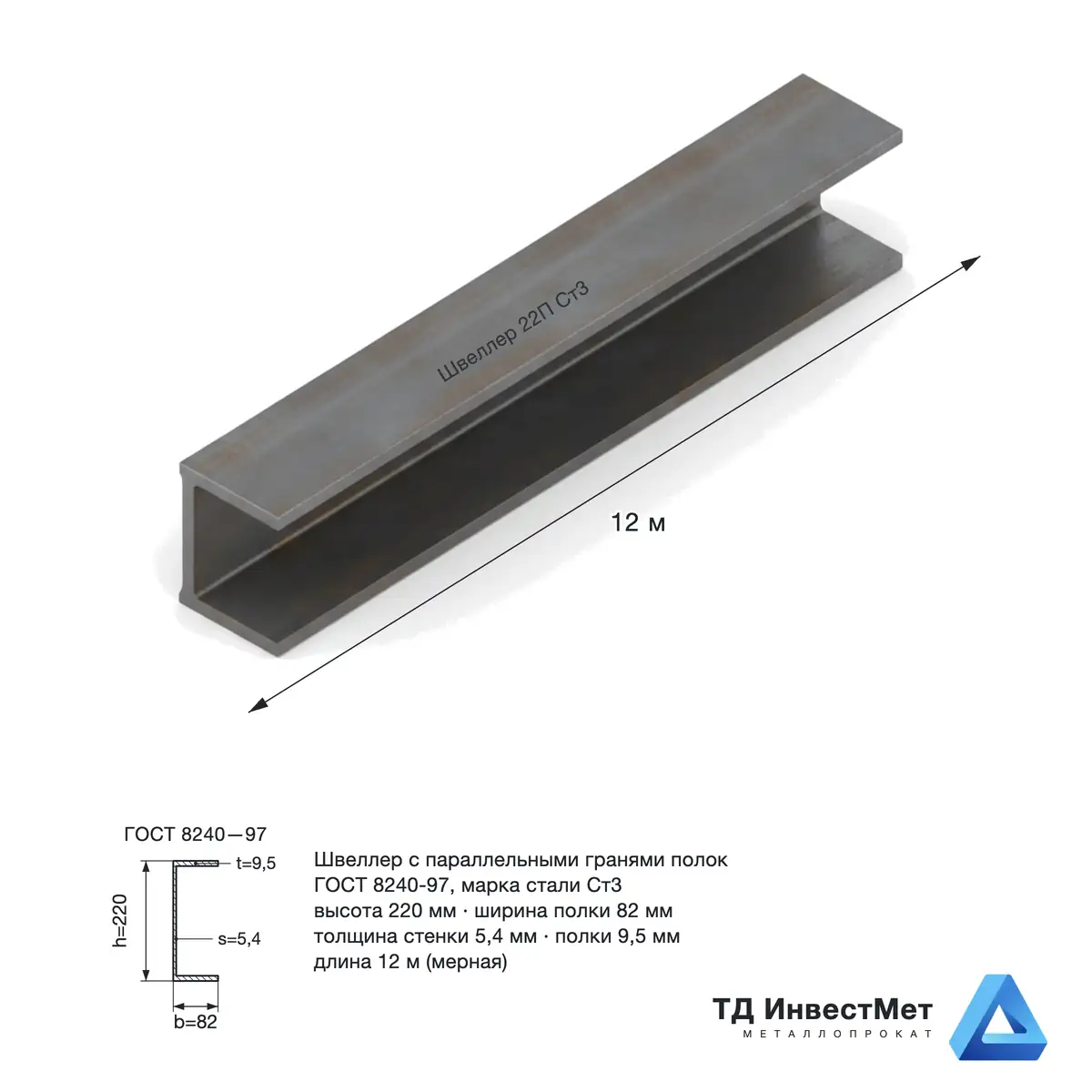

Швеллер 22П — металлический П-образный профиль высотой 220 мм при ширине полки 82 мм. Толщина стенки 5,4 мм, толщина полки 9,5 мм, радиус сопряжения 10,0 мм. Геометрия и предельные отклонения — по ГОСТ 8240-97.

На балке пролётом 3 м швеллер 22П держит примерно 39,5 кН на метр — это около 4,02 т на погонный метр. Цифра для прикидки: взято меньшее из двух условий — прочность при Wx = 193 см³ и прогиб не более 1/200 пролёта при Ix = 2120 см⁴, схема — однопролётная шарнирная балка, сжатая полка раскреплена настилом или связями. Раскрепление здесь принципиально: центр изгиба швеллера лежит вне сечения, и незакреплённая полка теряет устойчивость раньше, чем профиль исчерпает прочность. Величина предельная, до коэффициентов надёжности по нагрузке — эксплуатационная будет ниже. На другом пролёте и при другой схеме результат меняется кратно, поэтому рабочее сечение считают по СП 16.13330.2017: пришлите пролёт, шаг балок и нагрузку — подберём профиль.

Два швеллера сваривают полками наружу или внутрь в замкнутое коробчатое сечение — оно заметно жёстче на кручение и удобно под колонны и стойки. Шов ведут прерывистый, узел считают на сдвиг между ветвями. Серия П даёт ровное прилегание полок без зазора от уклона.

На открытом воздухе и во влажных помещениях чёрный прокат защищают обязательно: грунт плюс эмаль либо горячее цинкование. Без покрытия профиль в наружной конструкции теряет сечение заметно быстрее, особенно у сварных швов и болтовых узлов. Готовый оцинкованный сортамент — в разделе оцинковки.
